1.0 INFORMATIONS GENERALES

Cet équipement est une installation de coupage plasma à l'air comprimé
pour des travaux de découpe manuelle sur tous les matériaux con-
ducteurs.

1.1 PRESENTATION

Une puissance élevée, ramenée à l'épaisseur à couper, autorise des
vitesses élevées, avec pour conséquence:
a. La réduction (ou disparition) des scories adhérentes,
b. Une réduction de la zone "Zone affectée thermiquement",
c. Une augmentation de la dépouille,
d. Un accroissement des fumées.
Lélevation de la puissance et/ou de la distance de la tuyère à la pièce
agissent également dans le sens d'un élargissement de la saignée.
Le choix de la configuration «Coupe au contact» se fera pour les coupes
de précision, nécessitant une bonne visibilité ou accesibilité, dans la
limite de 1/3 de la capacité maximumde la gamme de courant utilisée.
La configuration «Coupe à distance» sera particulièrement recomman-
dée pour les fortes «épaisseurs, dans la gamme considérée. La bonne
assise du patin permet d'assurer une bonne perpendicularité de la torche
sur la pièce.

1.2 COMPOSITION DE L'INSTALLATION

Cet équipement est équipé de:
1. 1 câble primaire 4 x 2.5 mm2, longueur 6 mètres
2. 1 câble secondaire 16 mm2 équipé d'une prise de masse, longueur
3 mètres
3. 1 torche longueur 5m équipée :
- d'une tuyère L 1.2
- d'une électrode
4. d'un ensemble plastron-jupe
5. 1 jeu de pieces d'usure
6. 1 instruction d'emploi et d'entretien du équipement
7. 1 instruction d'emploi et d'entretien de la torche

2.0 DESCRIPTION ET CARACTERISTIQUES TECHNIQUES

DESCRIPTION

2.1

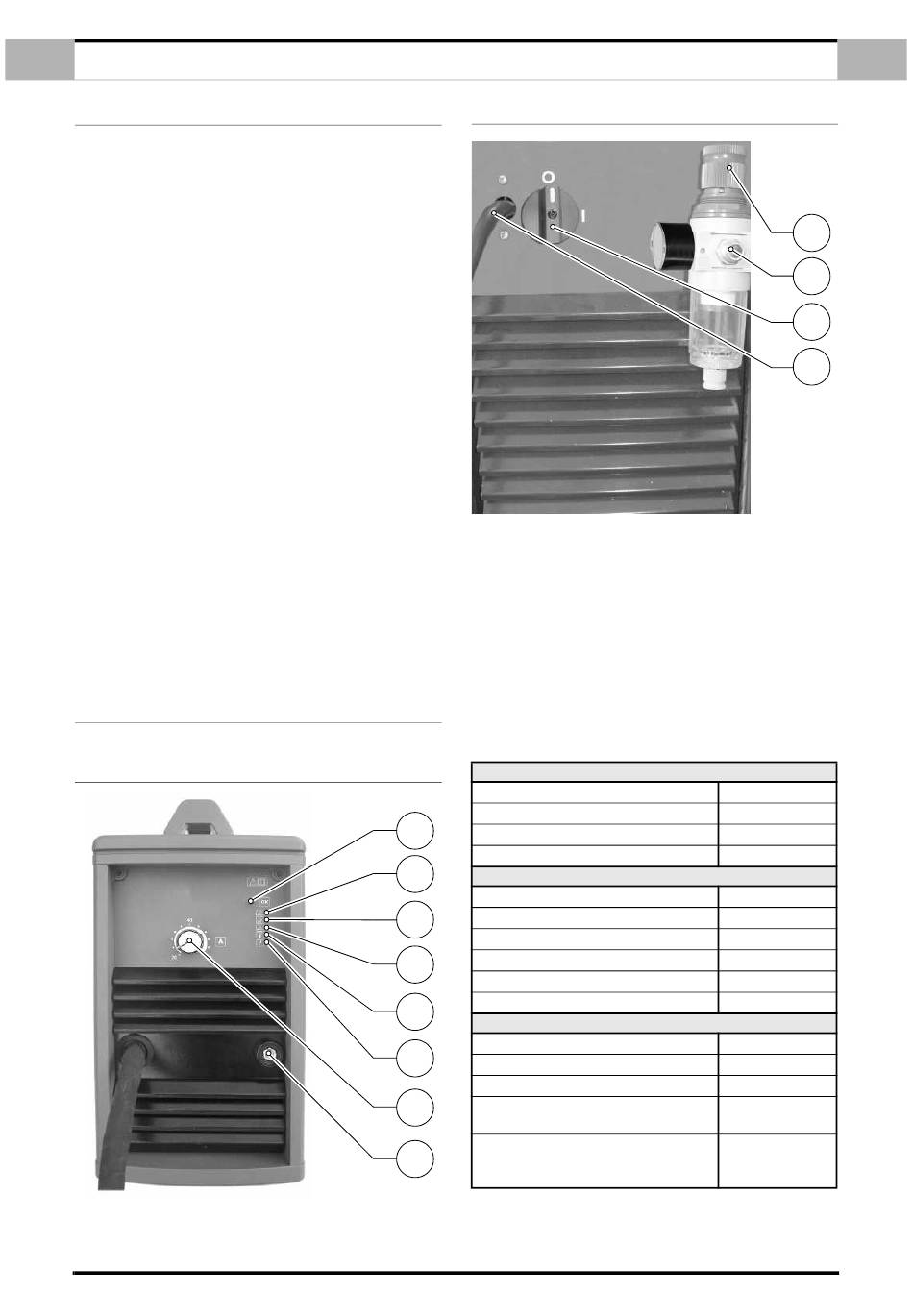

Figure 1.
INFORMATIONS GENERALES
Figura 2.
1 Interrupteur de mise sous tension
2 Potentiomètre de réglage: courant
3 Bouton de réarmement et sélecteur de mode
4 Connecteur de pièce
5 Voyant mode de coupe
6 Voyant mode grillage
7 Voyant mode gougeage
8 Voyant mode réglage pression
9 Voyant défaut
10 Réglage de la pression du filtre régulateur
11 Manométre
12 Câble d'alimentation

2.2 CARACTERISTIQUES TECHNIQUES

PLAQUE DE DONNEES TECHNIQUES
Tension triphasé
Fréquence
3
Consommation effective
Consommation maxi
5
Tension à vide
6
Courant de découpage
Facteur de marche (temp. = 25 °C) 100%
Facteur de marche (temp. = 40 °C) 35%
7
Facteur de marche (temp. = 40 °C) 60%
Facteur de marche (temp. = 40 °C) 100%
8
Indice de protection
9
Classe d'isolement
Poids
2
Dimensions
4
Normes
(FR) 2
PRIMAIRE
400 V
50/60 Hz
12 A
15,5 A
SECONDAIRE
243 V
20 A ÷ 65A
50 A - 100 V
65 A - 106 V
50 A - 100 V
40 A - 92 V
IP 23
H
25 Kg.
435 x 235 x 380
mm
EN 60974.1
EN 60974.7
EN 60974.10
