1.0 INFORMAZIONI GENERALI

Questa apparecchiatura per taglio al plasma ad aria compressa per ope-
razioni di taglio manuale su tutti i materiali conduttivi.

1.1 PRESENTAZIONE

Una potenza elevata, rapportata allo spessore da tagliare, consente
velocità elevate, con le seguenti conseguenze:
a. riduzione (o scomparsa) di scorie aderenti,
b. riduzione "dell'area termicamente interessata",
c. aumento dello scarico,
d. aumento dei fumi.
Un aumento della potenza e/o della distanza fra l'ugello e il pezzo in
lavorazione contribuisce anche ad allargare il taglio.
La configurazione di "taglio a contatto" è scelta per tagli di precisione,
dato che richiede buona visibilità o accessibilità, entro un limite di 1/3
della capacità massima dei valori di corrente entro i quali viene utilizzata.
La configurazione di "taglio remoto" è raccomandata in modo speciale
per tutti i pezzi di grande spessore, nella gamma in questione. Il corretto
fissaggio in sede del pezzo scorrevole consente di assicurare una buona
perpendicolarità della torcia sul pezzo in lavorazione.
1.2 COMPOSIZIONE DELL'UNITÀ
L'apparecchiatura è dotata di:
1. un cavo primario di alimentazione lungo 6 metri 4 x 2,5 mm
2. un cavo secondario lungo 3 metri di 16 mm, dotato di collegamento
a terra
3. una torcia lunga 5 metri, dotata di:
- un ugello 1,2
- 1 elettrodo
4. 1 boccola di protezione
5. 1 kit di parti usurabili
6. 1 manuale d'uso e di manutenzione dell'apparecchio
7. 1 manuale d'uso e di manutenzione della torcia

2.0 DESCRIZIONE E CARATTERISTICHE TECNICHE

2.1 DESCRIZIONE

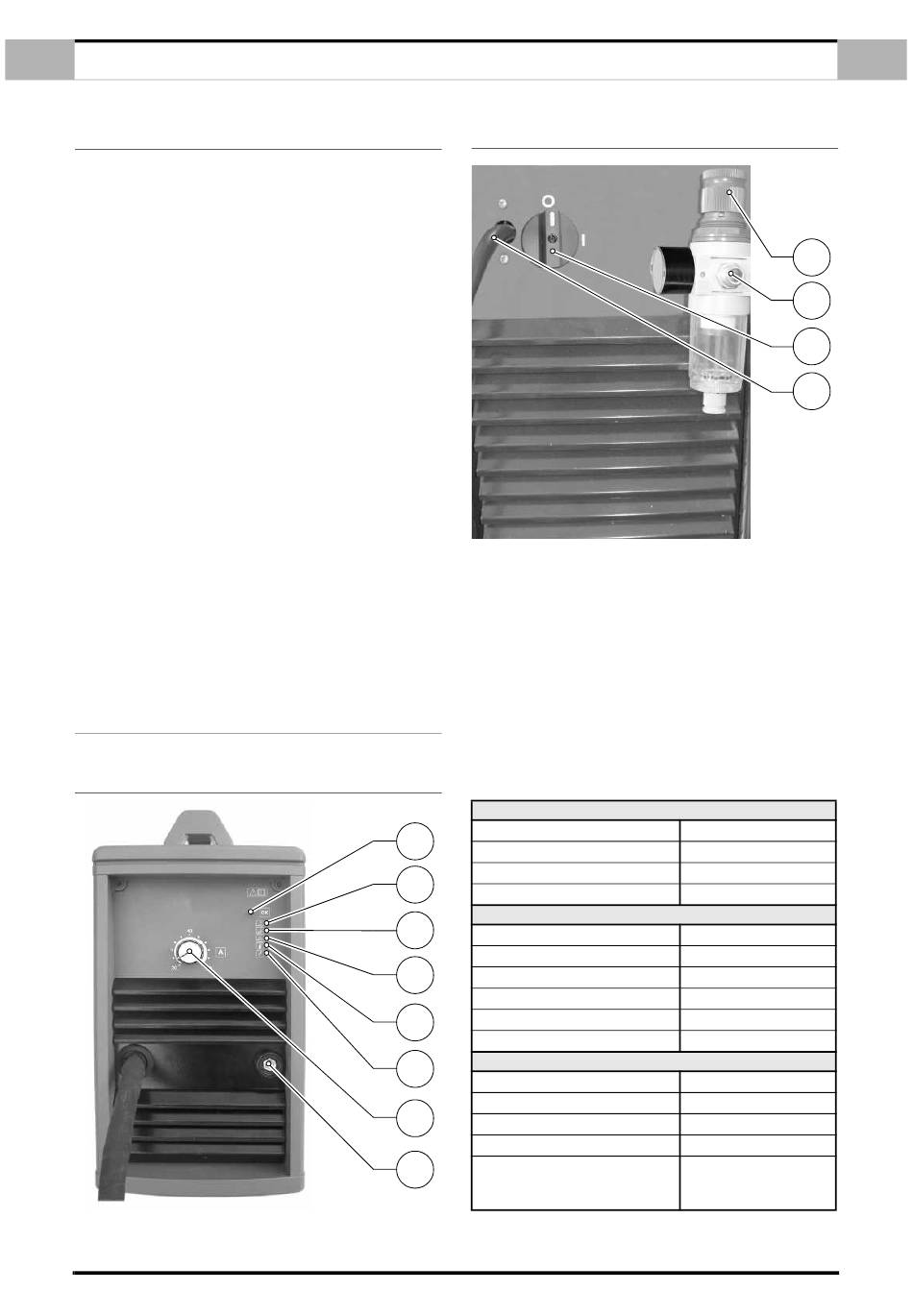

Figura 1.
INFORMAZIONI GENERALI
Figura 2.
1 Interruttore ON/OFF
2 Potenziometro di regolazione corrente
3 Interruttore di selezione modalità e reset
4 Connettore pezzo in lavorazione
5 Spia di segnalazione modalità taglio
6 Spia di segnalazione modalità assestamento
7 Spia di segnalazione modalità scriccatura
8 Spia di segnalazione modalità di regolazione pressione
9 Spia anomalia
10 Impostazione della pressione del filtro regolatore
11 Tubo di aspirazione aria
12 Cavo di alimentazione

2.2 CARATTERISTICHE TECNICHE

TARGA DATI
Alimentazione trifase
3
Frequenza
Consumo effettivo
5
Consumo massimo
6
Tensione a vuoto
Corrente di taglio
7
Duty cycle (temp. = 25 °C) 100%
Duty cycle (temp. = 40 °C) 35%
8
Duty cycle (temp. = 40 °C) 60%
Duty cycle (temp. = 40 °C) 100%
9
Indice di protezione
Classe di isolamento
2
Peso
Dimensioni
4
Normative
(IT) 2
PRIMARIO
400 V
50/60 Hz
12 A
15,5 A
SECONDARIO
243 V
20 A ÷ 65A
50 A - 100 V
65 A - 106 V
50 A - 100 V
40 A - 92 V
IP 23
H
25 Kg.
435 x 235 x 380 mm
EN 60974.1 / EN
60974.7
EN 60974.10
IT
10
11
1
12
