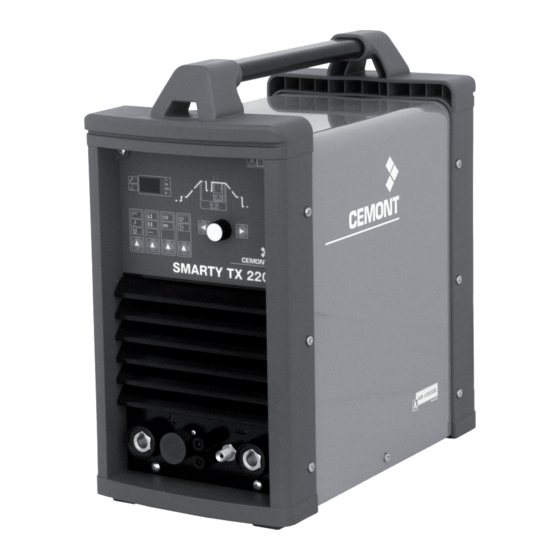

CEMONT SMARTY TX 220 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. CEMONT Anleitungen
  4. Schweißgeräte
  5. SMARTY TX 220
  6. Bedienungsanleitung

CEMONT SMARTY TX 220 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

SMARTY TX 220
EN Safety instruction for use and maintenance - Do not destroy this manual
FR Instruction de securite d'emploi et d'entretien - Conserver ce livret d'instructions
ES Instrucciones de seguridad, empleo y mantenimiento - Conservar el presente manual
IT Istruzioni per la sicurezza nell'uso e per la manutenzione - Conservare il presente libretto
DE Betriebs-Wartungs und Sicherheitsanleitung - Das vorliegende Handbuch gut aufbewahren
PT Instrucões de segurança de utilização e de manutenção - Conserve este manual
SV Instruktioner för säkerhet, använding och underåll - Spar denna handledning
NL Veiligheidsinstructies voor gebruik en onderhoud - Bewaar deze handleiding
RO Instructiuni privind siguranta in exploatare si intretinerea - Pastrati acest manual
PL Instrukcje bezpieczeństwa podczas obsługi i konserwacji - Zachować niniejszą instrukcję na przyszłość
EL Οδηγιεσ ασφαλειασ κατα τη χρηση και τη συντηρηση – φυλαξτε το παρον εγχειριδιο
RU Руководство по безопасной эксплуатации и техническому обслуживанию
Cat. Nr.:
800035140
Rev.:
02
Date:
08. 12. 2009
www.airliquidewelding.com
Air Liquide Welding - 13, rue d'Epluches - BP 70024 Saint-Ouen L'Aumône

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CEMONT SMARTY TX 220

Inhaltszusammenfassung für CEMONT SMARTY TX 220

  • Seite 1 SMARTY TX 220 EN Safety instruction for use and maintenance - Do not destroy this manual FR Instruction de securite d’emploi et d’entretien - Conserver ce livret d’instructions ES Instrucciones de seguridad, empleo y mantenimiento - Conservar el presente manual IT Istruzioni per la sicurezza nell’uso e per la manutenzione - Conservare il presente libretto...

  • Seite 2: Inhaltsverzeichnis

    CONTENTS TECHNICAL DESCRIPTION ..........GB - 2 DESCRIPTION .

  • Seite 3: Technical Description

    TECHNICAL DESCRIPTION 1.0 TECHNICAL DESCRIPTION CONNECTING THE POWER SOURCE TO THE MAINS ELECTRICITY SUP- PLY. DESCRIPTION The system consists of a modern direct current generator for the welding of met- als, developed via application of the inverter. This special technology allows for Serious damage to the equipment may result if the power source is the construction of compact light weight generators with high performance.

  • Seite 4: Functions

    FUNCTIONS Position the welder in TIG LIFT and TIG HF mode. 5.0 WELDING SET UP Fit the required electrode and nozzle to the electrode holder (Check the pro- FUNCTION KEYS. trusion and state of the electrode tip). If you press for at least a second the function keys Connect the ground cable quick connection to the positive (+) receptacle On the panel as represented by the symbol.

  • Seite 5: Welding Process Profile

    WELDING PROCESS PROFILE 5.1.5 Four Times Welding. DISPLAY MEANING Active only in TIG mode. Insufficient tension entry, line switch open or lack of line, no V –– –– –– regulated. Power converter overheated. By pressing the function key 8- Fig. 1 page 3) you can position Restoration occurs when the alarm stops.
  • Seite 6 WELDING PROCESS PROFILE Pre gas. Reduced Current/ Basic Current. By pressing function keys 31 e 32 the luminous indicator is position at 19- Fig. 1 By pressing function keys 31 e 32 the luminous indicator is position at 23- Fig. 1 page 3) ;...

  • Seite 7: Four Times Functionality For Tig Welding

    FOUR TIMES FUNCTIONALITY FOR TIG WELDING DC Frequency Pressed. Post gas. By pressing function keys 31 e 32 the luminous indicator is position at 26- Fig. 1 By pressing function keys 31 e 32 32 the luminous indicator is position at 29- Fig. page 3) ;...

  • Seite 8: Welding Programs Management

    WELDING PROGRAMS MANAGEMENT 8.0 WELDING PROGRAMS MANAGEMENT continuously from minimum to maximum. To use this peripheral device properly and comfortably selection of "four stroke" mode is recommended. The welding and the relative parameters set up can be done manually through var- ious commands.
  • Seite 9 CONTENTS (GB) 8...
  • Seite 10 CONTENTS (GB) 9...
  • Seite 11 SOMMAIRE DESCRIPTION DONNEES TECHNIQUES ......... . . F - 2 DESCRIPTION .

  • Seite 12: Description Donnees Techniques

    DESCRIPTION DONNEES TECHNIQUES 1.0 DESCRIPTION DONNEES TECHNIQUES A F I N D ’ É V I T E R T O U T D O M M A G E A L’APPAREIL, CONTROLE QUE LA TENSION DESCRIPTION DU RÉSEAU CORRESPONDE À CELLE DU Ce générateur à...

  • Seite 13: Function

    FUNCTION Raccordement de la commande à distance. Lorsque l'on veut raccorder la IMPORTANT: LES TOUCHES DE DEPLACEMENT VERTICALES NE FONCTION- commande à distance, raccorder le connecteur de la commande sur la prise NENT PAS PENDANT LA PHASE DE SOUDURE . du panneau frontal, in questa condizione si on peut réduire le réglage de la puissance.

  • Seite 14: Profil Du Processus De Soudure

    PROFIL DU PROCESSUS DE SOUDURE 5.1.7 TIG pulsato. 5.1.13 Led. Symboles qui indiquent le type de grandeur visible sur le display (Duty cycle, fré- quence, temps, ampère) 18- Fig. 1 pag. 3). Pour obtenir le fonctionnement pulsé, une fois que la modalité de TIG (Lift ou bien HF), on appuie sur la touche 11- Fig.
  • Seite 15 PROFIL DU PROCESSUS DE SOUDURE Rampe de montée. Equilibrage forme d’onde. Avec les touches 31 et 32 on positionne l’indicateur lumineux sur le symbole 21- Avec les touches 31 et 32 32 on positionne l’indicateur lumineux sur le symbole Fig. 1 pag. 3); quindi, agendo sulla manopola 30, , en agissant sur le bouton 30 on 25- Fig.

  • Seite 16: Fonctionnalite 4 Temps Pour Soudure Tig

    FONCTIONNALITE 4 TEMPS POUR SOUDURE TIG. Fréquence DC à impulsions. Post gas. Avec les touches 31 et 32 on positionne l’indicateur lumineux sur le symbole 26- Avec les touches 31 et 32 on positionne l’indicateur luminaux sur le symbole 29- Fig.

  • Seite 17: Gestion Des Programmes De Soudure

    GESTION DES PROGRAMMES DE SOUDURE 8.0 GESTION DES PROGRAMMES DE SOUDURE réglé en continu, du minimum au maximum. Pour une utilisation correcte et facile de ce périphérique, il est conseillé de Le choix de la modalité de soudure et des paramètres relatifs peut être faite en sélectionner la modalité...
  • Seite 18 SUMARIO DATOS TÉCNICOS ............E - 2 DESCRIPCIÓN .

  • Seite 19: Datos Técnicos

    DATOS TÉCNICOS 1.0 DATOS TÉCNICOS Compruebe si Ia toma de corriente dispone del fusible que se indica en Ia tabla técnica del generador. Todos los modelos de generador necesitan que se compen- sen las oscilaciones de voltaje. A una oscilación de ± 10% corresponde una varia- DESCRIPCIÓN ción de Ia corriente de soldadura de ±...

  • Seite 20: Funciones

    FUNCIONES Conectar el tubo de gas a la válvula de la bombona. 5.0 SELECCIÓN MODALIDAD DE SOLDADURA Regular la funcIonalidad de la soldadora y los parámetros deseados (Sec. BOTONES DE DESPLAZAMIENTO 5.0 ). Apretando por al menos un segundo los botones de desplazamiento presentes en Abrir la llave del gas.

  • Seite 21: Perfil Proceso De Soldadura

    PERFIL PROCESO DE SOLDADURA 5.1.6 Soldadura por puntos. Activa sólo en modalidad TIG. CUIDADO: En el caso de que los indicadores luminosos del panel permanecie- ran TODOS a la vez ENCENDIDOS o APAGADOS, por un intervalo de tiempo superior a 40 segundos, es necesario contactar al constructor. Apretando el botón de desplazamiento 8- Fig.
  • Seite 22 PERFIL PROCESO DE SOLDADURA Corriente inicial iempo de soldadura por puntos (Spot Time). Mediante los botones de desplazamento 31 y 32 se coloca el indicador luminoso Mediante los botones de desplazamiento 31 y 32 se coloca el indicador luminoso en la posición 20p; por lo tanto, moviendo el botón 30, se selecciona el valor de en el símbolo 24- Fig.

  • Seite 23: Funcionalidad 4 Tiempos Para Soldadura Tig

    FUNCIONALIDAD 4 TIEMPOS PARA SOLDADURA TIG Frecuencia DC pulsado Post gas. Mediante los botones de desplazamiento 31 y 32 se coloca el indicador luminoso Mediante los botones de desplazamiento 31 y 32 se coloca el indicador luminoso en el símbolo 26- Fig. 1 pág. 3) ; por lo tanto, moviendo el botón 30, se selecciona enel símbolo 29- Fig.

  • Seite 24: Gestión De Los Programas De Soldadura

    GESTIÓN DE LOS PROGRAMAS DE SOLDADURA 8.0 GESTIÓN DE LOS PROGRAMAS DE SOLDADURA corriente de soldadura podrá regularse con continuidad entre el mínimo y el máximo. Para agilizar el uso de este periférico se aconseja seleccionar la La selección de la modalidad de soldadura y de los relativos parámetros puede modalidad “cuatro tiempos”.
  • Seite 25 INDICE GENERALE DESCRIZIONE E CARATTERISTICHE TECNICHE ........I - 2 DESCRIZIONE .

  • Seite 26: Descrizione E Caratteristiche Tecniche

    DESCRIZIONE E CARATTERISTICHE TECNICHE 1.0 DESCRIZIONE E CARATTERISTICHE causare seri danni alla stessa. TECNICHE Accertarsi che la presa d'alimentazione sia dotata del fusibile indicato nella tabella tecnica posta sul generatore. Tutti i modelli di generatore prevedono una compen- sazione delle variazioni di rete. Per variazione +-10% si ottiene una variazione DESCRIZIONE della corrente di saldatura del +-0,2%.

  • Seite 27: Pannello Anteriore

    FUNZIONI Collegare il connettore del cavo di massa al morsetto rapido positivo (+) e 5.0 IMPOSTAZIONI MODALITÀ DI SALDATURA. la pinza dello stesso vicino alla zona da saldare. TASTI DI SCORRIMENTO. Collegare il connettore del cavo di potenza della torcia al morsetto rapido negativo (-) .
  • Seite 28 PROFILO PROCESSO DI SALDATURA tico. Con la prima pressione del pulsante torcia si attiva il flusso del gas ed al suc- DISPLAY SIGNIFICATO cessivo rilascio si innesca l’arco di saldatura. La seconda pressione del pulsante torcia interrompe la saldatura ed al rilascio si disattiva il flusso del gas. Tensione d’ingresso insufficiente, interruttore di linea aperto o (Vedi anche Sez.
  • Seite 29 PROFILO PROCESSO DI SALDATURA Pre gas. Mediante i tasti di scorrimento 31 e 32 si posiziona l’indicatore luminoso nella posizione 19- Fig. 1 pag. 3) ; quindi, agendo sulla manopola 30, si imposta la durata in secondi del flusso iniziale del gas. Range di valori compreso tra 0,2 sec. e 5 sec.
  • Seite 30 FUNZIONALITÀ 4 TEMPI PER SALDATURA TIG Frequenza DC pulsato. Post gas. Mediante i tasti di scorrimento 31 e 32 si posiziona l’indicatore luminoso sul sim- Mediante i tasti di scorrimento 31 e 32 si posiziona l’indicatore luminoso sul sim- bolo 26- Fig. 1 pag. 3) ; quindi, agendo sulla manopola 30, si imposta la frequenza bolo 29- Fig.
  • Seite 31 GESTIONE DEI PROGRAMMI DI SALDATURA 8.0 GESTIONE DEI PROGRAMMI DI SALDATURA nuità dal minimo al massimo. Per un corretto e agevole uso di questa peri- ferica è consigliata la selezione della modalità “quattro tempi”. L’impostazione della modalità di saldatura e dei relativi parametri può avvenire agendo manualmente sui vari comandi.
  • Seite 32 INHALTSVERZEICHNIS BESCHREIBUNG UND TECHNISCHE DATEN ......... D - 2 BESCHREIBUNG .

  • Seite 33: Beschreibung

    BESCHREIBUNG UND TECHNISCHE DATEN 1.0 BESCHREIBUNG UND TECHNISCHE DATEN NETZANSCHLUß DES GENERATORS BESCHREIBUNG Bei dieser Anlage handelt es sich um einen modernen Gleichstromgenerator zum HINWEIS - Eine Abschaltung während des Schweißvorgangs kann Schweissen von Metall, der dankder Anwendung des lnverters entstand. Diese das Gerät stark beschädigen.

  • Seite 34: Anschluss Und Vorbereitung Des Gerätes Für Gtaw ( Tig )

    FUNKTION ANSCHLUSS UND VORBEREITUNG DES GERÄTES FÜR GTAW ( TIG ) . 5.0 EINSTELLUNGEN DES SCHWEIßENSVERSAHRENS VOR DURCHFÜHRUNG DER ANSCHLÜSSE MUSS DAS SCHWEISSGERÄT AUSGESCHALTET WERDEN. GLEITUNGTASTEN. Wenn man mindestens eine Sekunde lang die Gleitungstasten drückt, die auf dem Das Schweisszubehör sorgfältig anschliessen, um Leistungsverluste und Anzeigefeld sind und so dargestellt werden, das Austreten gefährlicher Gase zu vermeiden.

  • Seite 35: Charakterisierung Des Schweissprozess

    CHARAKTERISIERUNG DES SCHWEISSPROZESS 5.1.5 Vier- Zeiten-Schweißen. Nur nach Art TIG wirksam. BILD- BEDEUTUNG SCHIRM Ungenügende Eingansspannung, geöffneter Leitungsschalter –– –– –– oder Leitungsmangel, nicht verstellte VCC. Wenn man die Gleitungstaste 8 drückt - Abb. 1 Seite 3) dann ordnet man die Anzeigelampe auf das Symbol 6 ein - Abb. 1 Seite 3) . So funktio- Unverbundener Schnittstellenanschluß, abwesende Hilfsspan- niert die Stablampetaste in vier Zeiten, um das automatische Schweißen zu erlau- nung 24 V, andere Problemen der Schnittstelle.
  • Seite 36 CHARAKTERISIERUNG DES SCHWEISSPROZESS Pre gas. Heftschweißzeit. Durch die Gleitungstasten 31 und 32 ordnet man die Anzeigelampe in die Stelle Durch die Gleitungstasten 31 und 32 ordnet man die Anzeigelampe auf das Sym- 19- Abb. 1 Seite 3) ein. Drückt man den Drehknopf 30, dann stellt man die Sekun- bol 24- Abb.

  • Seite 37: Zweckmäßigkeit Vier/Zeiten Für Tig-Schweissen

    ZWECKMÄßIGKEIT VIER/ZEITEN FÜR TIG-SCHWEISSEN Pulsfrequenz DC. Post gas. Durch die Gleitungstasten 31 und 32 ordnet man die Anzeigelampe auf das Sym- Durch die Gleitungstasten 31 und 32 ordnet man die Anzeigelampe auf das Sym- bol 26- Abb. 1 Seite 3) ein. Wenn man den Drehknopf 30 drückt, stellt man die bol 29- Abb.

  • Seite 38: Leistung Der Schweissprogramme

    LEISTUNG DER SCHWEISSPROGRAMME 8.0 LEISTUNG DER SCHWEISSPROGRAMME korrekte und bequeme Anwendung dieser Peripherie wird empfohlen, den Modus „Viertakt” anzuwählen. Die Einstellung des Schweißmodus und der entsprechenden Kennwerten kann vorkommen, wenn man manuell auf die verschiedenen Bedienungen wirkt. Beim ersten Einschalten ist der Generator voreingestellt und zwar mit einem Schweiß- Fernsteller mit Pedalbetätigung: Dieser Modus eignet sich ins- kennwert, der dem Bediener ermöglicht, sofort arbeiten zu können.
  • Seite 39 ÍNDICE DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS ........P - 2 DESCRIÇÃO .

  • Seite 40: Descrição E Características Técnicas

    DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS 1.0 DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS Certificarse que a tomada de alimentação seja dotada de fusível indicado na tabela técnica colocada no gerador. Todos os modelos de gerador prevêem uma com- pensação das variações de rede. Para variações +- 10% obtem-se uma variação DESCRIÇÃO da corrente de soldadura de +- 0,2%.

  • Seite 41: Painel Dianteiro

    FUNÇÕES Ligue o conector do cabo de ligação à terra ao terminal rápido positivo (+) e 5.0 DEFINIÇÕES DA MODALIDADE DE SOLDADURA. a pinça do mesmo junto à zona a soldar. TECLAS DE DESLOCAMENTO. Ligue o conector do cabo de potência da tocha ao terminal rápido negativo (-). Premindo durante pelo menos um segundo as teclas de deslocamento presentes no painel e representadas com o símbolo Ligue o tubo de gás ao regulador na botija de gás.
  • Seite 42 PERFIL DO PROCESSO DE SOLDADURA interrompe-se a soldadura; ao soltá-lo, desactiva-se o fluxo de gás. (Vide também ATENÇÃO: Sempre que os indicadores luminosos do painel permanecerem Secção 9 pág. 8) TODOS ACESOS ou APAGADOS, ao mesmo tempo, por um período de tempo superior a 40 segundos, é...
  • Seite 43 PERFIL DO PROCESSO DE SOLDADURA Pré-gás. Com as teclas de deslocamento 31 e 32 coloque o indicador luminoso na posição 19- Fig. 1 pág. 3); depois, accionando o manípulo 30, programe a duração em segundos do fluxo inicial de gás. Intervalo de valores compreendido entre 0,2 seg.
  • Seite 44 FUNÇÃO 4 TEMPOS PARA SOLDADURA TIG Frequência DC pulsado. Pó-gás. Com as teclas de deslocamento 31 e 32, coloque o indicador luminoso no sím- Com as teclas de deslocamento 31 e 32, coloque o indicador luminoso no sím- bolo 26- Fig. 1 pág. 3); depois, accionando o manípulo 30, programe a frequên- bolo 29- Fig.

  • Seite 45: Manutenção

    GESTÃO DOS PROGRAMAS DE SOLDADURA 8.0 GESTÃO DOS PROGRAMAS DE SOLDADURA Para uma utilização simples e correcta deste periférico, é aconselhável seleccionar a modalidade “quatro tempos”. A programação da modalidade de soldadura e dos respectivos parâmetros pode ser efectuada accionando manualmente os vários comandos. Na primeira ignição, o gerador está...
  • Seite 46 INNEHÅLLSFÖTECKNINNG BESKRIVNING OCH TEKNISKA DATA ..........SV - 2 BESKRIVNING .

  • Seite 47: Beskrivning Och Tekniska Data

    BESKRIVNING OCH TEKNISKA DATA 1.0 BESKRIVNING OCH TEKNISKA DATA niska tabellen på generatorn. Samtliga generatormodeller förutser en kompensa- tion av spänningsvariationer. Vid ±10% variation blir svetsströmmens variation ± 0,2%. BESKRIVNING Denna maskin är ett modernt DC-aggregat baserat på växel likriktning och avsett för metallsvetsning.
  • Seite 48 FUNKTIONER Ställ in svetsfunktionen och de önskade parametrarna (Avsnitt 5.0). 5.0 INSTÄLLNINGAR FÖR SVETSNINGSSÄTT Öppna gaskranen. RULLKNAPPAR. Om du trycker på rullknapparna på panelen i minst en sekund, åskådligjorda med Anslutning för fjärrkontroll. symbolen, kan du välja de önskade svetsfunktionerna. När du vill ansluta fjärrkontrollen, anslut fjärrkontrollens kontaktdon till uttaget på...
  • Seite 49 SVETSNINGSPROCESSPROFIL avbryts svetsningen och när du släpper den deaktiveras gasflödet. (Se också VARNING: Om de ALLA lysande indikatorer på panelen skulle förbli TÄNDA avsntitt 9 sid. 8) eller SLÄCKTA samtidigt, för en tidsperiod som överskrider 40 sekunder, är det nödvändigt att kontakta tillverkaren. 5.1.6 Punktsvetsning.
  • Seite 50 SVETSNINGSPROCESSPROFIL Förgas. Med rullknapparna 31 och 32 placerar sig den lysande indikatorn i läge 19- Fig. 1 Sid. 3); därefter, genom att vrida knappen 30, ställer du in längden i sekunder för det initiala gasflödet. Värdeområde emellan 0,2 sek. och 5 sek. Punktsvetstid (Spot Time).
  • Seite 51 4-STEGSFUNKTION FÖR TIG-SVETSNING Frekvens för pulserad DC. Eftergas. Med rullknapparna 31 och 32 placerar sig den lysande indikatorn på symbolen 26- Med rullknapparna 31 och 32 placerar sig den lysande indikatorn på symbolen 29- Fig. 1 Sid. 3); därefter, genom att vrida knappen 30, ställer du in frekvensen för Fig.

  • Seite 52: Underhåll

    ANVÄNDNING AV FJÄRRKONTROLLEN. 8.0 ANVÄNDNING AV FJÄRRKONTROLLEN. som är försedda med vred eller skjutreglage för fjärrstyrning av strömstyr- kan. Svetsströmmen blir steglöst inställbar från minimum till maximum. Inställningen för svetsningssättet och tillhörande parametrar kan ske genom att För att denna fjärrkontroll skall kunna användas på korrekt och praktiskt sätt manuellt vrida de olika reglerorganen.
  • Seite 53 INHOUD BESCHRIJVING EN TECHNISCHE KENMERKEN ........NL - 2 BESCHRIJVING .

  • Seite 54: Beschrijving En Technische Kenmerken

    BESCHRIJVING EN TECHNISCHE KENMERKEN 1.0 BESCHRIJVING EN TECHNISCHE KENMERKEN schade aan het apparaat veroorzaken. Controleer of het stopcontact uitgerust is met de zekering vermeld staat in de BESCHRIJVING technische tabel op de generator. Alle generatoruitvoeringen hebben de mogelijk- De installatie bestaat uit een moderne gelijkstroomgenerator voor het lassen van heid tot compensatie van variaties in het elektriciteitsnet.

  • Seite 55: Functies

    FUNCTIES Sluit de connector van de massakabel aan op de plusklem (+) en de tang 5.0 INSTELLING LASMODUS nabij het punt waar gelast moet worden. SCHUIFTOETSEN Sluit de connector van de krachtkabel van de lasbrander aan op de minklem Door de schuiftoetsen op het paneel met het symbool (-).

  • Seite 56: Profiel Lasproces

    PROFIEL LASPROCES van de lasbrander in vier fasen, om lassen in automatisch bedrijf mogelijk te DISPLAY BETEKENIS maken. Wanneer de knop van de lasbrander de eerste keer wordt ingedrukt, wordt de gasstroom geactiveerd, en wanneer de knop vervolgens losgelaten wordt, Ingangsspanning te laag, lijnschakelaar open of geen lijn, VCC wordt de lasboog ontstoken.
  • Seite 57 PROFIEL LASPROCES Puntlastijd (Spot Time). Door middel van de schuiftoetsen 31 en 32 wordt het indicatielampje op het symbool 24- Afb. 1 pag. 3) gebracht; door vervolgens aan de knop 30 te draaien, wordt de duur in seconden van de puntlasimpuls ingesteld. Waardenbereik tussen 0,1 sec. en 10 sec.

  • Seite 58: Werking Met 4 Fasen Voor Tig-Lassen

    WERKING MET 4 FASEN VOOR TIG-LASSEN Frequentie gepulste gelijkstroom. Nagas. Door middel van de schuiftoetsen 31 en 32 wordt het indicatielampje op het sym- Door middel van de schuiftoetsen 31 en 32 wordt het indicatielampje op het sym- bool 26- Afb. 1 pag. 3) gebracht; door vervolgens aan de knop 30 te draaien, bool 29- Afb.

  • Seite 59: Gebruik Van De Afstandsbediening

    BEHEER LASPROGRAMMA'S 8.0 BEHEER LASPROGRAMMA'S schuifknop om de stroom vanaf afstand te regelen. De lasstroom is traploos regelbaar van het minimum tot het maximum. Voor een correct, gemakkelijk De lasmodus en de bijbehorende parameters kunnen op de diverse bedieningsele- gebruik van dit randapparaat wordt aanbevolen de “viertraps”-bedrijfswijze menten met de hand worden ingesteld.
  • Seite 60 CUPRINS DESCRIERE ≤I CARACTERISTICI TEHNICE ........RO - 2 DESCRIERE .

  • Seite 61: Descriere ≤I Caracteristici Tehnice

    DESCRIERE ≤I CARACTERISTICI TEHNICE 1.0 DESCRIERE ≤I CARACTERISTICI TEHNICE prev™d o compensare a varia∑iilor din re∑ea. Pentru o varia∑ie de +-10% se ob∑ine o varia∑ie a curentului de sudur™ de +-0,2%. 1.1 DESCRIERE •NAINTE DE A INTRODUCE ≤TECHERUL DE Aparatul este un generator modern de curent continuu pentru sudarea A L I M E N T A R E , P E N T R U E V I T A...

  • Seite 62: Func∂Ii

    FUNC∂II 5.0 REGLAREA MODALIT®∂II DE SUDUR®. Monta∑i pe tor∑a portelectrod electrodul ≥i duza pentru ghidarea gazelor alese. (Controla∑i proeminen∑a ≥i starea v<rfului electro- BUTOANE DE DERULARE dului). Ap™s<nd timp de minim o secund™ butoanele de derulare situate pe Conecta∑i conectorul cablului de mas™ la borna rapid™ pozitiv™ ( + ) panou ≥i reprezentate cu simbolul iar cle≥tele acestuia ¶n apropierea zonei ce trebuie sudat™.
  • Seite 63 PROFILUL PROCESULUI DE SUDUR® 5.1.5 Sudur™ ¶n patru timpi. opera∑iile ce trebuie executate pentru a reseta generatorul: Activ doar ¶n modalitatea TIG. AFI≤AJ SEMNIFICA∂IE Tensiune de intrare insuficient™, ¶ntrerup™tor de linie –– –– –– deschis sau lipsa liniei, VCC nereglat. Ap™s<nd pe butonul de derulare 8 - Fig.
  • Seite 64 PROFILUL PROCESULUI DE SUDUR® ATEN∂IE: Aceast™ sec∑iune a panoului poate fi modificat™ ¶n timpul sud™rii. Pre-gaz. Cu ajutorul butoanelor de derulare 31 ≥i 32 se pozi∑ioneaz™ indicatorul luminos pe pozi∑ia 19 - Fig. 1 pag. 3) ; dup™ aceea, ac∑ion<nd butonul 30, se regleaz™...

  • Seite 65: Func∂Ionalitatea 4 Timpi Pentru Sudur® Tig

    FUNC∂IONALITATEA 4 TIMPI PENTRU SUDUR® TIG Frecven∑™ DC pulsat. Post-gaz. Cu ajutorul butoanelor de derulare 31 ≥i 32 se pozi∑ioneaz™ indicatorul Cu ajutorul butoanelor de derulare 31 ≥i 32 se pozi∑ioneaz™ indicatorul luminos pe simbolul 26 - Fig. 1 pag. 3) ; dup™ aceea, ac∑ion<nd butonul luminos pe simbolul 29 - Fig.

  • Seite 66: Gestionarea Programelor De Sudur

    GESTIONAREA PROGRAMELOR DE SUDUR® 8.0 GESTIONAREA PROGRAMELOR DE SUDUR® reglat ¶n mod continuu de la minim la maxim. Pentru o utilizare corect™ ≥i u≥oar™ a acestui dispozitiv se reco- Setarea modalit™∑ii de sudur™ ≥i a parametrilor respectivi se poate mand™ selectarea modalit™∑ii "patru timpi". efectua ac∑ion<nd manual asupra diferitelor comenzi.
  • Seite 67 INDEKS GŁÓWNY OPIS I CHARAKTERYSTYKI TECHNICZNE ........PL - 2 OPIS .

  • Seite 68: Opis I Charakterystyki Techniczne

    OPIS I CHARAKTERYSTYKI TECHNICZNE 1.0 OPIS I CHARAKTERYSTYKI TECHNICZNE Upewnić się, czy gniazdo zasilające jest wyposażone w bezpiecznik podany w tabeli technicznej umieszczonej na generatorze. Wszystkie modele generatora posiadają kompensację wahań napięcia sieciowego. 1.1 OPIS Przy wahaniach +-10% następuje wahanie prądu spawania rzędu +- 0,2%.

  • Seite 69: Funkcje

    FUNKCJE Zamontować na uchwycie elektrody wybraną elektrodę oraz dyszę 5.0 USTAWIANIE TRYBU SPAWANIA gazu. (Sprawdzić, czy nie wystają oraz skontrolować stan uchwytu KLAWISZE PRZESUWU. elektrody). Podłączyć złącze przewodu uziemiającego do szybkozłącza Wciskając na co najmniej jedną sekundę klawisze przesuwu znajdujące dodatniego (+), a szczękę...

  • Seite 70: Profil Procesu Spawania

    PROFIL PROCESU SPAWANIA 5.1.5 Spawanie czterotaktowe. WYWIETLACZ ZNACZENIE Aktywne tylko w trybie TIG. Napięcie wejściowe niewystarczające, wyłącznik linii –– –– –– otwarty lub brak linii, VCC (napięcie pr. st.) niewyregulowane. Wciskając klawisz przesuwu 8- Rys 1 str. 3) ustawia się Zwarcie na wyjściu spowodowane przez: wskaźnik świetlny na symbol 6- Rys 1 str.
  • Seite 71 PROFIL PROCESU SPAWANIA Czas zgrzewania punktowego (Spot Time). Za pomocą klawiszy przesuwu 31 i 32 ustawia się wskaźnik świetlny na symbol 24- Rys 1 str. 3) ; następnie, pokrętłem 30, ustawia się czas trwania w sekundach impulsu zgrzewania punktowego. Zakres wartości zawiera się od 0,1 sec. do 10 sec. Prąd początkowy Za pomocą...

  • Seite 72: Funkcja 4-Taktowe Dla Spawania Metodą Tig

    FUNKCJA 4-TAKTOWE DLA SPAWANIA METODĄ TIG Częstotliwość DC pulsacyjne Po-gaz. Za pomocą klawiszy przesuwu 31 i 32 ustawia się wskaźnik świetlny na Za pomocą klawiszy przesuwu 31 i 32 ustawia się wskaźnik świetlny na symbol 26- Rys 1 str. 3) ; następnie, pokrętłem 30, ustawia się symbol 29- Rys 1 str.

  • Seite 73: Zarządzanie Programami Spawania

    ZARZĄDZANIE PROGRAMAMI SPAWANIA 8.0 ZARZĄDZANIE PROGRAMAMI SPAWANIA nastawiania prądu na odległość. Prąd spawania można nastawiać płynnie od minimum do maksimum. Dla prawidłowego i wygodnego Ustawienie trybu spawania i odpowiednich parametrów może być u ż y c i a t e g o o p r z y r z ą d o w a n i a z a l e c a s i ę w y b ó r t r y b u przeprowadzane przez ręcznie za pomocą...
  • Seite 74 INDEKS GŁÓWNY (PL) 8...
  • Seite 75 ¶∂ƒπ∂Ã√ª∂¡∞ ¶∂ƒπ°ƒ∞º∏ ∫∞π ∆∂áπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞ ........GR - 2 ¶∂ƒπ°ƒ∞º∏.
  • Seite 76 ¶∂ƒπ°ƒ∞º∏ ∫∞π ∆∂áπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞ ¶∂ƒπ°ƒ∞º∏ ∫∞π ∆∂áπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞ ∏ ∙ÂÓÂÚÁÔÔ›ËÛË ÙÔ˘ ÌËˉ∙Ó‹Ì∙ÙỖ Û˘ÁÎÏÏËÛË̃ Î∙Ù¿ ÙË ‰È¿ÚÎÂÈ∙ ÙË̃ Û˘ÁÎÏÏËÛË̃ ÌÔÚ› Ó∙ ÚÔÎ∙ϤÛÂÈ ÛÔ‚∙Ú¤̃ ‚Ï¿‚Ẫ ÛÙÔ ›‰ÈÔ ¶∂ƒπ°ƒ∞º∏ ÙÔ ÌËˉ¿ÓËÌ∙. µÂ‚·È̂ı›Ù fiÙÈ Ë Ú›˙· ÙÚÔÊÔ‰ÔÛ›·˜ ‰È·ı¤ÙÂÈ ÙËÓ ·ÛÊ¿ÏÂÈ· Ô˘ ∏ ÂÁηٿÛÙ·ÛË Â›Ó·È ÌÈ· Û‡Á¯ÚÔÓË ÁÂÓÓ‹ÙÚÈ· Û˘Ó¯ԇ˜ Ú‡̷ÙÔ˜ ÁÈ· ·Ó·ÁÚ¿ÊÂÙ·È...
  • Seite 77 §∂π∆√Àƒ°π∂™ ™˘Ó‰¤ÛÙ ÙÔ ‚‡ÛÌ· ÙÔ˘ ηÏ̂‰›Ô˘ Á›̂Û˘ ÛÙÔ ıÂÙÈÎfi ·ÎÚÔ‰¤ÎÙË 5.0 ƒÀ£ªπ™∂π™ §∂π∆√Àƒ°π∞™ ™À°∫√§§∏™∏™. Ù·¯Â›·˜ Û‡Ó‰ÂÛ˘ (+) Î·È ÙËÓ ÙÛÈÌ›‰· ÙÔ˘ ÎÔÓÙ¿ ÛÙË ˙ÒÓË ÁÈ· ¶§∏∫∆ƒ∞ ª∂∆∞∫π¡∏™∏™. Û˘ÁÎfiÏÏËÛË. ™˘Ó‰¤ÛÙ ÙÔ ‚‡ÛÌ· Ù˘ ÙÛÈÌ›‰·˜ ËÏÂÎÙÚÔ‰›Ô˘ ÛÙÔÓ ·ÚÓËÙÈÎfi ¶È¤˙ÔÓÙ·˜ ÙÔ˘Ï¿¯ÈÛÙÔÓ Â› ¤Ó· ‰Â˘ÙÂÚfiÏÂÙÔ Ù· Ï‹ÎÙÚ· ÌÂٷΛÓËÛ˘ ·ÎÚÔ‰¤ÎÙË...
  • Seite 78 ¶∞ƒ∞ª∂∆ƒ√π ¢π∞¢π∫∞™π∞™ ™À°∫√§§∏™∏™ Ê̂ÙÂÈÓ‹ ¤Ó‰ÂÈÍË ÌÂÙ·ÎÈÓÂ›Ù·È ÛÙÔ Û‡Ì‚ÔÏÔ 6 . ™ÙË ·ÔηٿÛÙ·ÛË Ù˘ ÏÂÈÙÔ˘ÚÁ›·˜ Ù˘ ÁÂÓÓ‹ÙÚÈ·˜: - ¶Øº. 1 . 3) ÏÂÈÙÔ˘ÚÁ›· ·˘Ù‹ ÙÔ Ï‹ÎÙÚÔ ÙÛÈÌ›‰·˜ ÏÂÈÙÔ˘ÚÁ› Û ٤ÛÛÂÚȘ ¯ÚfiÓÔ˘˜ Ô‡Ù̂˜ ÒÛÙ ӷ ÂÈÙÚ¤ÂÙ·È Ë ·˘ÙfiÌ·ÙË Û˘ÁÎfiÏÏËÛË. ªÂ ÙËÓ √£√¡∏ ™∏ª∞™π∞...
  • Seite 79 ¶∞ƒ∞ª∂∆ƒ√π ¢π∞¢π∫∞™π∞™ ™À°∫√§§∏™∏™ ¶ƒ√™√Ã∏: ∞˘Ù ÙÔ ÙÌ‹Ì∙ ÙÔ˘ ›Ó∙Î∙ ÌÔÚ› Ó∙ ÙÚÔÔÔÈËı› Î∙Ù¿ ÙË Û˘ÁÎÏÏËÛË. Pre gas. ªÂ Ù· Ï‹ÎÙÚ· ÌÂٷΛÓËÛ˘ 31 Î·È 32 ÌÂÙ·ÎÈÓ‹ÛÙ ÙË Ê̂ÙÂÈÓ‹ ¤Ó‰ÂÈÍË ÛÙË ı¤ÛË 19 Î·È ÛÙË Û˘Ó¤¯ÂÈ· ÚÔÁÚ∙ÌÌ∙Ù›ÛÙ ÙË - ¶Øº. 1 . 3) ‰È¿ÚÎÂÈ∙...
  • Seite 80 §∂π∆√Àƒ°π∞ 4 Ã√¡ø¡ °π∞ ™À°∫√§§∏™∏ TIG ∂ÈÎfiÓ· 2. ‰È·ÎfiÙË 30. ∫ϛ̷η ÙÈÌÒÓ ·fi Imin ¤̂˜ ÔÓÔÌ·ÛÙÈÎfi I Û˘ÁÎfiÏÏËÛ˘. Post gas. ªÂ Ù· Ï‹ÎÙÚ· ÌÂٷΛÓËÛ˘ 31 Î·È 32 ÌÂÙ·ÎÈÓ‹ÛÙ ÙË Ê̂ÙÂÈÓ‹ ¤Ó‰ÂÈÍË ÛÙÔ Û‡Ì‚ÔÏÔ 29 Î·È ÛÙË Û˘Ó¤¯ÂÈ· ÚÔÁÚ·ÌÌ·Ù›ÛÙ ÙË - ¶Øº. 1 .
  • Seite 81 ¢π∞Ã∂πƒπ™∏ ∆ø¡ ¶ƒ√°ƒ∞ªª∞∆ø¡ ™À°∫√§§∏™∏™ ∞À∆√ª∞∆∏ ¢π∞¢π∫∞™π∞ ∂Í̂ÙÚÈÎfi ¯ÈÚÈÛÙ‹ÚÈÔ Ì ÓÙ¿Ï: Ë ÏÈÙÔ˘ÚÁ›· ·˘Ù‹ ›Ó·È ȉȷ›ÙÚ· 8.0 ¢π∞Ã∂πƒπ™∏ ∆ø¡ ¶ƒ√°ƒ∞ªª∞∆ø¡ ™À°∫√§§∏™∏™ ¯Ú‹ÛÈÌË Û Û˘Ó‰˘·ÛÌfi Ì ÙË ¯Ú‹ÛË ÓÙ¿Ï ÌÈÎÚԉȷÎfiÙË Ì ÏÈÙÔ˘ÚÁ›· trigger. ∏ ÈÏÔÁ‹ ·˘Ù‹ ·ÓÚÁÔÔÈ› ÙË ÛÙ·‰È·Î‹ ¿ÓÔ‰Ô Î·È Î¿ıÔ‰Ô. ∆Ô √...
  • Seite 82 ∆À¶√𠵧∞µ∏™ / ∂§∞∆∆øª∞∆∞ ™À°∫√§§∏™∏™ - ∞π∆π∂™ - §À™∂π™ 11.0 ∆À¶√𠵧∞µ∏™ / ∂§∞∆∆øª∞∆∞ ™À°∫√§§∏™∏™ - ∞π∆π∂™ - §À™∂π™ ∆À¶√™ µ§∞µ∏™ - ∂§∞∆∆øª∞∆∞ ¶π£∞¡∂™ ∞π∆π∂™ ∂§∂°Ã√π ∫∞π §À™∂π™ ™À°∫√§§∏™∏™ A) √ ÁÂÓÈÎfi˜ ‰È·ÎfiÙ˘ Â›Ó·È Û ı¤ÛË OFF. A) °˘Ú›ÛÙ ÙÔ ÁÂÓÈÎfi ‰È·ÎfiÙË ÛÙË ı¤ÛË √¡. ∏...
  • Seite 83 СОДЕРЖАНИЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ?ХАРАКТЕРИСТИКИ ......RU - 2 ОПИСАНИЕ ............RU - 2 ТЕХНИЧЕСКИЕ...

  • Seite 84: Описание И Технические ?Характеристики

    ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ?ХАРАКТЕРИСТИКИ 1.0 ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ?ХАРАКТЕРИСТИКИ 3.0 УСТАНОВКА ОПИСАНИЕ Настоящая машина представляет собой современный генератор ВНИМАНИЕ: Прежде чем подключить, подготовить к постоянного тока для сварки металлов, работающий с помощью работе или использовать оборудование, внимательно и н в е р т о ра . Э та о с о б а я т ех н ол о г и я п о з в ол я е т с о з д а в ат ь прочитайте...

  • Seite 85: Обмазанным Электродом

    ФУНКЦИИ Подключите разъем заземляющего кабеля к отрицательному быстроразъемному зажиму, а клещи этого же кабеля к точке, И н д и к а т о р с в а р к и 19 Индикатор Pre-Gas близкой к месту, где выполняется сварка. обмазанным...
  • Seite 86 ВЫБОР РЕЖИМОВ СВАРКИ. 5.1.3 Сварка TIG DC с зажиганием путем отрыва электрода индикатора в соответствие с символом 10 - Рис. 1 стр. 3). 5.1.9 Дистанционное управление. В ы б о р с в а р к и T I G с з а ж и га н и е м о т р ы в о м э л е к т р од а осуществляется...
  • Seite 87 ПАРАМЕТРЫ ПРОЦЕССА СВАРКИ 6.0 ПАРАМЕТРЫ ПРОЦЕССА СВАРКИ Эта часть панели используется для задания всех параметров, необходимых для оптимизации ранее выбранного процесса сварки. 6.1 КЛАВИШИ ПРОКРУТКИ. Нажатием в течение не менее одной секунды клавиши прокрутки 31 или 32 - Рис. 1 стр. 3), обозначенные символами Номинальная...

  • Seite 88: Функции Для Сварки Tig В 4 Прохода

    ФУНКЦИИ ДЛЯ СВАРКИ TIG В 4 ПРОХОДА Конечный ток. Балансировка формы волны осуществляется в диапазоне от 1 и 99 Посредством клавиш 31 и 32 привести световой индикатор в для частот от 0,3 Гц и 15 Гц. При более высоких частотах (до 250 соответствие...

  • Seite 89: Управление Программами Сварки

    УПРАВЛЕНИЕ ПРОГРАММАМИ СВАРКИ АВТОМАТИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ 8.0 УПРАВЛЕНИЕ ПРОГРАММАМИ СВАРКИ ргулирования сварочного тока. При этом сварочный ток будт п л а в н о р г у л и ру м ы м в д и а п а з о н о т м и н и м а л ь н о й д о Задание...
  • Seite 90 НЕИСПРАВНОСТИ - ДЕФЕКТЫ СВАРКИ - ПРИЧИНЫ - СПОСОБЫ УСТРАНЕННИЯ 11.0 НЕИСПРАВНОСТИ - ДЕФЕКТЫ СВАРКИ - ПРИЧИНЫ - СПОСОБЫ УСТРАНЕННИЯ ТИП НЕИСПРАВНОСТИ - ДЕФЕКТЫ ВОЗМОЖНЫЕ ПРИЧИНЫ ПРОВЕРКИ И СПОСОБЫ УСТРАНЕНИЯ СВАРКИ A) Рубильник выключен. Г енератор не производит сварку: B) Обрыв в кабеле питания A) Включите...
  • Seite 91 SPARE PARTS LIST - PIÈCES DÉTACHÉES - LISTA DE LAS PIEZAS DE RECAMBIO - LISTA PEZZI DI RICAMBIO ERSATZTEILLISTE - PEÇAS SOBRESSELENTES - RESERVDELAR - WISSELSTUKKEN - LISTA PIESE COMPONENTE - LISTA CZĘŚCI ZAMIENNYCH - ∫∞∆∞§√°√™ ∞¡∆∞§§∞∫∆π∫ø¡ - ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ 51.1 72.1...
  • Seite 92 SPARE PARTS LIST - PIÈCES DÉTACHÉES - LISTA DE LAS PIEZAS DE RECAMBIO - LISTA PEZZI DI RICAMBIO ERSATZTEILLISTE - PEÇAS SOBRESSELENTES - RESERVDELAR - WISSELSTUKKEN - LISTA PIESE COMPONENTE - LISTA CZĘŚCI ZAMIENNYCH - ∫∞∆∞§√°√™ ∞¡∆∞§§∞∫∆π∫ø¡ - ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ CODE DESCRIPTION DESCRIPTION...
  • Seite 93 SPARE PARTS LIST - PIÈCES DÉTACHÉES - LISTA DE LAS PIEZAS DE RECAMBIO - LISTA PEZZI DI RICAMBIO ERSATZTEILLISTE - PEÇAS SOBRESSELENTES - RESERVDELAR - WISSELSTUKKEN - LISTA PIESE COMPONENTE - LISTA CZĘŚCI ZAMIENNYCH - ∫∞∆∞§√°√™ ∞¡∆∞§§∞∫∆π∫ø¡ - ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ CODE BESKRIVNING BESCHRIJVING...

  • Seite 94: Вольтамперные Характеристики

    DUTY CYCLE - FACTEUR DE MARCHE - CICLO DE TRABALHO - CICLO DI LAVORO EINSCHALTDAUER - CICLO DE TRABAJO - INTERMITTENSFAKTOR - BEDRIJFSCYCLUS - DUTY CYCLE ∫À∫§√™ ∂ƒ°∞™π∞™ - РАБОЧИЙ ЦИКЛSE DUTY CYCLE - FACTEUR DE MARCHE - CICLO DE TRABAJO - CICLO DI LAVORO - EINSCHALTDAUER CICLO DE TRABALHO - INTERMITTENSFAKTOR - BEDRIJFSCYCLUS - ∫À∫§√™...
  • Seite 95 WIRING DIAGRAM - SCHÉMA ÉLECTRIQUE - ESQUEMA ELÉCTRICO - SCHEMA ELETTRICO STROMLAUFPLAN - ESQUEMAS ELÈCTRICOS - ELSCHEMOR - ELEKTRISCHE SCHEMA'S - SCHEMA ELECTRICA SCHEMAT ELEKTRYCZNY - ∏§∂∫∆ƒπ∫√ ¢π∞°ƒ∞ªª∞ - ЭЛЕКТРИЧЕСКАЯ СХЕМА...
  • Seite 98 ✍...
  • Seite 99 PROHLÁŠENÍ O ZHODĚ / MEGFELELŐSÉGI TANÚSÍTVÁNY / DEKLARACJA ZGODNOÂCI / ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ / ЗAЯВЛЕНИЕ O COOТВЕТCТВИИ It is hereby declared that the manual welding generator Type SMARTY TX 220 - Number W000263653 conforms to the provisions of Low Voltage (Directive 2006/95/EC), as well as the CEM Directive (Directive 2004/108/EC) and the national legislation transposing it;...
  • Seite 100 Tímto se prohlašuje, že ruční svářecí generátor typu SMARTY TX 220 - číslo W000263653 je v souladu s ustanoveními o nízkém napětí (směrnice 2006/95/ ES), jakož i se směrnicí CEM (směrnice 2004/108/EC) a s vnitrostátními právními předpisy, které je transponují, a kromě toho se prohlašuje, že normy: •...
  • Seite 101 Niniejszy dokument należy przekazać do działu technicznego i Zakupów Państwa firmy w celu archiwizacji. Δια του παρόντος δηλώνεται ότι η γεννήτρια χειροκίνητης συγκόλλησης Τύπου SMARTY TX 220 – Αριθμός W000263653 είναι συμμορφούμενη ως προς τις διατάξεις περί Χαμηλής Τάσης (Οδηγία 2006/95/EΚ), καθώς και την Οδηγία CEM [Ηλεκτρομαγνητικής Συμβατότητας] (Οδηγία 2004/108/EC) και τη...
  • Seite 102 (PBB) og polybromerede diphenylethere (PBDE), og 0,01 % når det gælder kadmium, som det kræves i afgørelsen af Europa-Kommis- sionen 2005/618/ES fra d. 18. august 2005. Med dette erklæres det at utstyret av typen SMARTY TX 220 - nummer W000263653 er i overensstemmelse med EU-PARLAMENTET OG EUROPARÅDETS RETNINGSLINJE 2002/95/ES av den 27. januar 2003 (RoHS) om begrensninger i anvendelsen av bestemte farlige stoffer i elektrisk og elektronisk utstyr, under forutsetning av at: Delene ikke overstiger maks.
  • Seite 103 JSKIEJ 2005/618/WE z dnia 18 sierpnia 2005. Δια του παρόντος δηλώνει ότι το είδος εξοπλισμού Τύπου SMARTY TX 220 - Αριθμός W000263653 είναι συμμορφούμενο ως προς την ΟΔΗΓΙΑ Ε.Ε. 2002/95/EC ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ της 27ης Ιανουαρίου 2003 (RoHS) σχετικά...
  • Seite 104 • • SHOULD YOU WISH TO MAKE A COMPLAINT, PLEASE QUOTE THE CONTROL NUMBER SHOWN HERE • • EN CAS DE RECLAMATION VEUILLEZ MENTIONNER LE NUMERO DE CONTROLE INDIQUE • • EN CASO DE RECLAMACIÓN, SE RUEGA COMUNICAR EL NÚMERO DE CONTROL INDICADO AQUÍ •...
