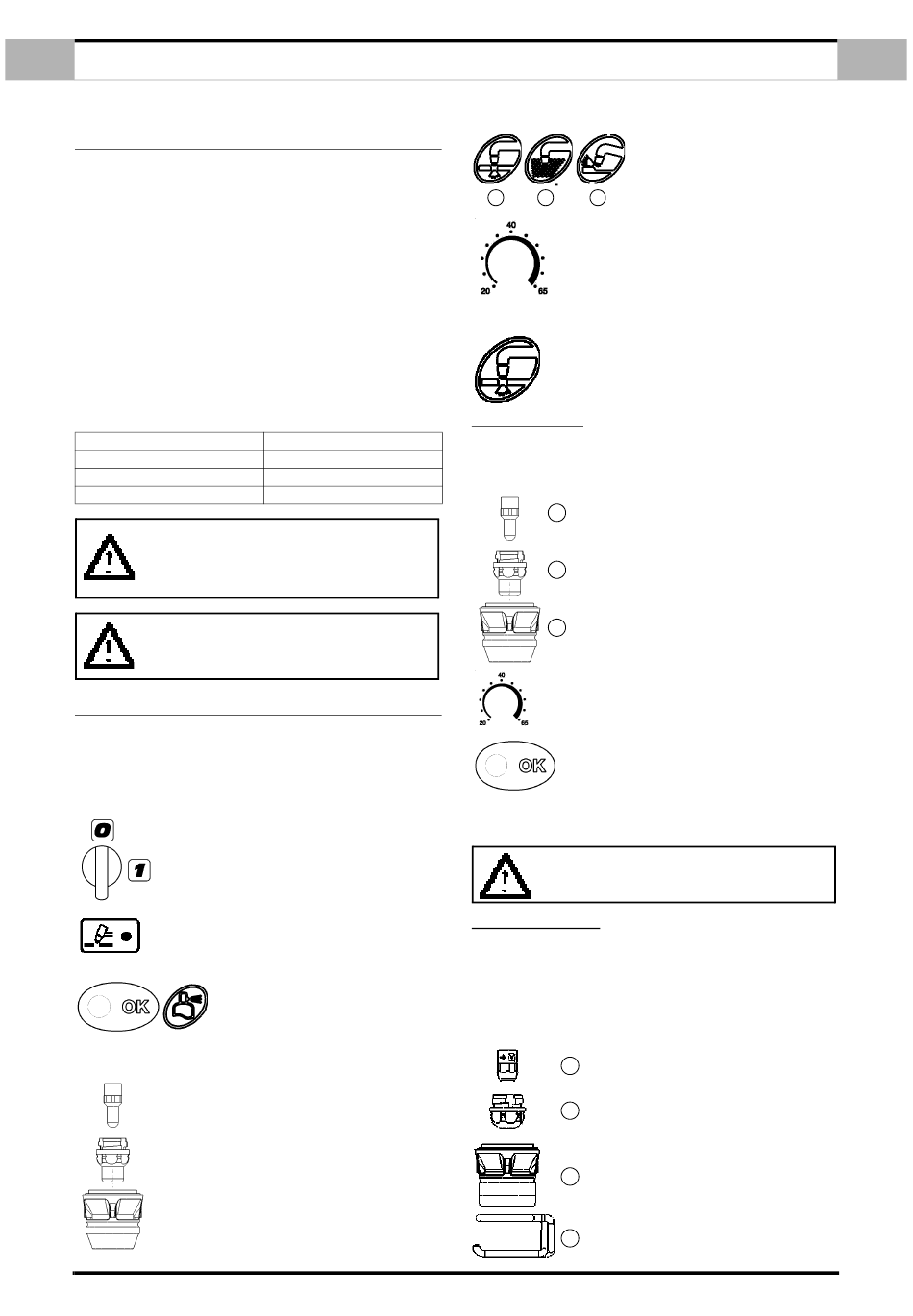

3.0 INBEDRIJFSTELLING

3.1 ELEKTRISCHE AANSLUITING

Het apparaat bestaat uit een set enkele spanning. Bij levering is het
apparaat gereed voor de aansluiting op een driefasige voeding 400V ±
10%.
- Sluit de primaire kabel (geleiders 4x2,5 mm2) op een driefasige
aansluiting + aarde aan. (Gebruik zo nodig een verlengsnoer, raad-
pleeg het hoofdstuk «GEBRUIKSAANWIJZING», paragraaf 4.3
«Gebruiksadviezen»).
- Controleer of de afmetingen van de zekering overeenstemmen
met het max. stroomverbruik zoals op pagina 2 is vermeld.
- Sluit uw werkplek of het te snijden werkstuk op het aardingscircuit
aan, zoals is beschreven onder "VEILIGHEIDSINSTRUCTIES".

3.2 AANSLUITEN VAN DE PERSLUCHT

Sluit de luchtinlaatbuis aan op uw persluchtcircuit met een koppeling met
snelontkoppeling.
Minimumdruk
Maximumdruk
Bedrijfsdruk
Luchtdebiet
BELANGRIJK: alle wijzigingen aan de luchtinlaa-
tkoppelingen of aan de combinatie buis/drukk-
lep kunnen van negatieve invloed zijn op de
snijprestaties.
WAARSCHUWING: het is belangrijk om het filter
van het persluchtreservoir regelmatig te reinigen.

4.0 GEBRUIKSAANWIJZING

4.1 INBEDRIJFSTELLING
Breng de aansluitingen tot stand en bevestig de aarde aan het te snijden
werkstuk. Controleer daarbij of er een goed elektrisch contact is, met
name op de geverfde of geoxideerde delen.
- Zet de schakelaar 0/1 in de stand 1.
-Het groene controlelampje van de snijmodus gaat
branden.
op de manometer.
- Bevestig de slijtbare onderdelen in de lasbrander.
INBEDRIJFSTELLING
4 bar
6 bar
5 bar
180 liter/minuut
Selecteer met de toets «OK»: Controle-
lampje drukinstelling
- Stel de druk van de lucht P op 5 bar af
met het handwieltje filter-regelaar op de
achterkant van de set en controleer de druk
1 2 3
Gebruik de potentiometer om de stroom in te stellen
en pas deze aan de dikte van het te snijden werkstuk
aan. Het mondstuk moet overeenstemmen met de
waarden van de gekozen snijstroom.

4.2 BESCHRIJVING VAN DE WERKING

Er kan uit twee werkwijzen worden gekozen:
Eerste mogelijkheid: KEUZE VAN DE SNIJMODUS "MET CONTACT"
Dit is de beste snijmodus wat betreft kwaliteit en toegankelijkheid. Deze
modus is aanbevolen als het te snijden materiaal een dikte van max. 8
mm heeft.
Fase 1: bevestig de slijtbare onderdelen in de lasbrander
1. Dunne elektrode
1
2. Mondstuk
3. beschermbus voor snijden met contact
2
3
Fase 2: stel de stroom in met de potentiometer
Fase 3: druk op de resettoets
Nu is de generator gereed voor het snijden en levert de beste resul-
taten in deze snijmodus.
BELANGRIJK: deze snijmodus geeft de beste
resultaten tot 8 mm.
Tweede mogelijkheid: DE KEUZESCHAKELAAR OP DE STAND
"REMOTE" INSTELLEN
Deze snijmodus is de beste voor snelheden en is beter geschikt voor dik-
ker materiaal. Wij bevelen er het gebruik van aan voor het snijden van
materiaal met een maximale dikte van 25 mm, of voor het vergroten van
de snijsnelheid onder deze dikte, maar dit gaat ten koste van de snijkwa-
liteit.
Fase 1: bevestig de slijtbare onderdelen in de lasbrander
1. Korte elektrode
1
2. Mondstuk
3. Beschermbus voor snijden op afstand
4. Slede
2
3
4
(NL) 3
- Kies met de toets «OK» één van de 3
werkwijzen:
1. Snijmodus
2. Meshmodus
3. Schoonbrandmodus
