PT

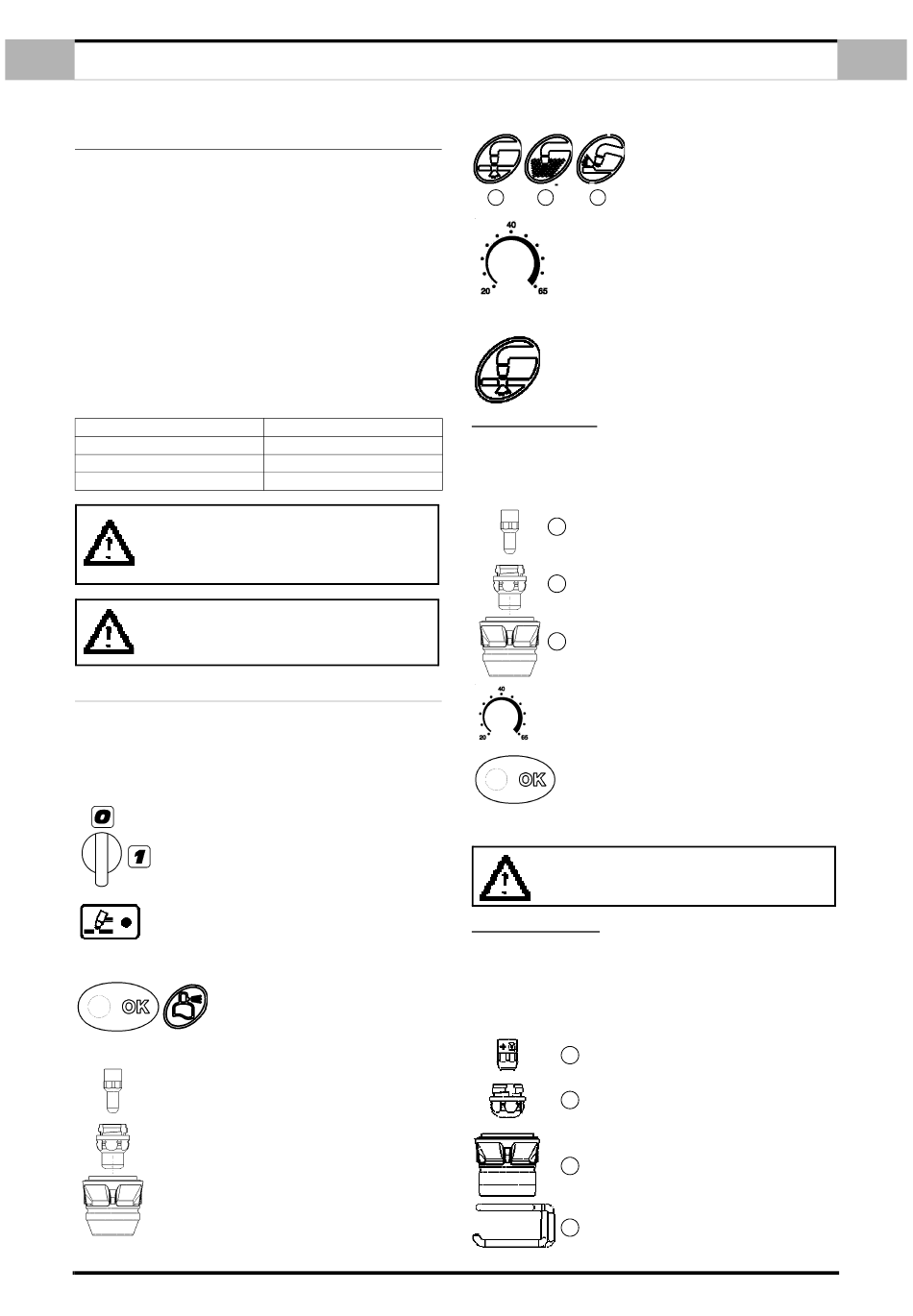

3.0 ACTIVAÇÃO
3.1 LIGAÇÃO ELÉCTRICA
O aparelho está equipado com um conjunto multi-tensão. É fornecido
pronto para a ligação a uma alimentação de 230V ou 400V.
- Ligue o cabo primário (condutores 4x2,5 mm2) a uma tomada tri-
fásica + terra. (Se for necessário utilizar um cabo de extensão, con-
sulte o capítulo «INSTRUÇÕES DE UTILIZAÇÃO», parágrafo 4.3
«Recomendações de utilização»).
- Certifique-se de que as dimensões do fusível correspondem aos
consumos máx. de corrente indicados na página 2.
- Ligue o próprio local de trabalho ou a peça a cortar ao circuito de
terra como descrito nas "INSTRUÇÕES DE SEGURANÇA".
3.2 LIGAÇÃO DO AR COMPRIMIDO
Ligue o tubo de aspiração de ar ao próprio circuito de ar comprimido com
uma ligação de desengate rápido..
Pressão mínima
Pressão máxima
Pressão de trabalho
Caudal de ar
IMPORTANTE: qualquer alteração às ligações de
aspiração de ar ou à combinação tubo/válvula
de pressão pode influir negativamente nas pre-
stações de corte.
AVISO: é importante purgar regularmente o filtro
do depósito do filtro de ar comprimido.
4.0 INSTRUÇÕES DE UTILIZAÇÃO
4.1 ACTIVAÇÃO
Depois de efectuar as ligações, fixe a terra à peça a cortar, certificando-
se de que existe um bom contacto eléctrico, em particular nas partes
pintadas ou oxidadas.
- Coloque o interruptor 0/1 na posição 1.
- O indicador verde da modalidade de corte acende-
se.
manómetro.
- Fixe as peças sujeitas a desgaste na tocha.
4 bar
6 bar
5 bar
180 litros/minuto
Com o botão «OK», seleccione: Indicador
de sinalização da regulação de pressão
- Regule a pressão do ar P a 5 bar através
do volante do filtro-regulador na parte de
trás do conjunto e verifique a pressão no
ACTIVAÇÃO
1 2
- Utilize o potenciómetro para regular a corrente e
adaptá-la à espessura da peça a cortar. O bico deve
corresponder à gama de valores da corrente de corte
seleccionada.
4.2 DESCRIÇÃO DO FUNCIONAMENTO
Existe a possibilidade de escolher entre duas modalida-
des:
Primeira possibilidade: ESCOLHA DA MODALIDADE DE CORTE
"EM CONTACTO"
Esta modalidade de corte é a melhor em termos de qualidade e acessibi-
lidade. É aconselhada se o material de corte tiver uma espessura máx.
de 8 mm.
Fase 1: Fixe as peças sujeitas a desgaste na tocha
1
2
3
Fase 2: Regule a corrente com o potenciómetro
Fase 3: Carregue na tecla de reinício
Agora o gerador está pronto para o corte e oferecerá os melhores
resultados nesta modalidade de corte.
IMPORTANTE: esta modalidade de corte ofe-
rece os melhores resultados até 8 mm.
Segunda possibilidade: PROGRAME O SELECTOR PARA A POSI-
ÇÃO "REMOTE"
Esta modalidade de corte é a melhor para velocidade e é mais adequada
para material de maior espessura. Recomenda-se a sua utilização para
o corte de material com espessura máxima de 25 mm, ou para aumentar
a velocidade de corte abaixo desta espessura, embora prejudicando a
qualidade de corte.
Fase 1: Fixe as peças sujeitas a desgaste na tocha
1
2
3
4
(PT) 3
- Com o botão «OK», seleccione uma
das 3 modalidades de funcionamento:
1. Modalidade de corte
2. Modalidade mesh
3. Modalidade de corte de costuras
3
1. Eléctrodo fino
2. Bico
3. Casquilho de protecção para corte em con-
tacto
1. Eléctrodo curto
2. Bico
3. Casquilho de protecção para corte remoto
4. Patim
PT
