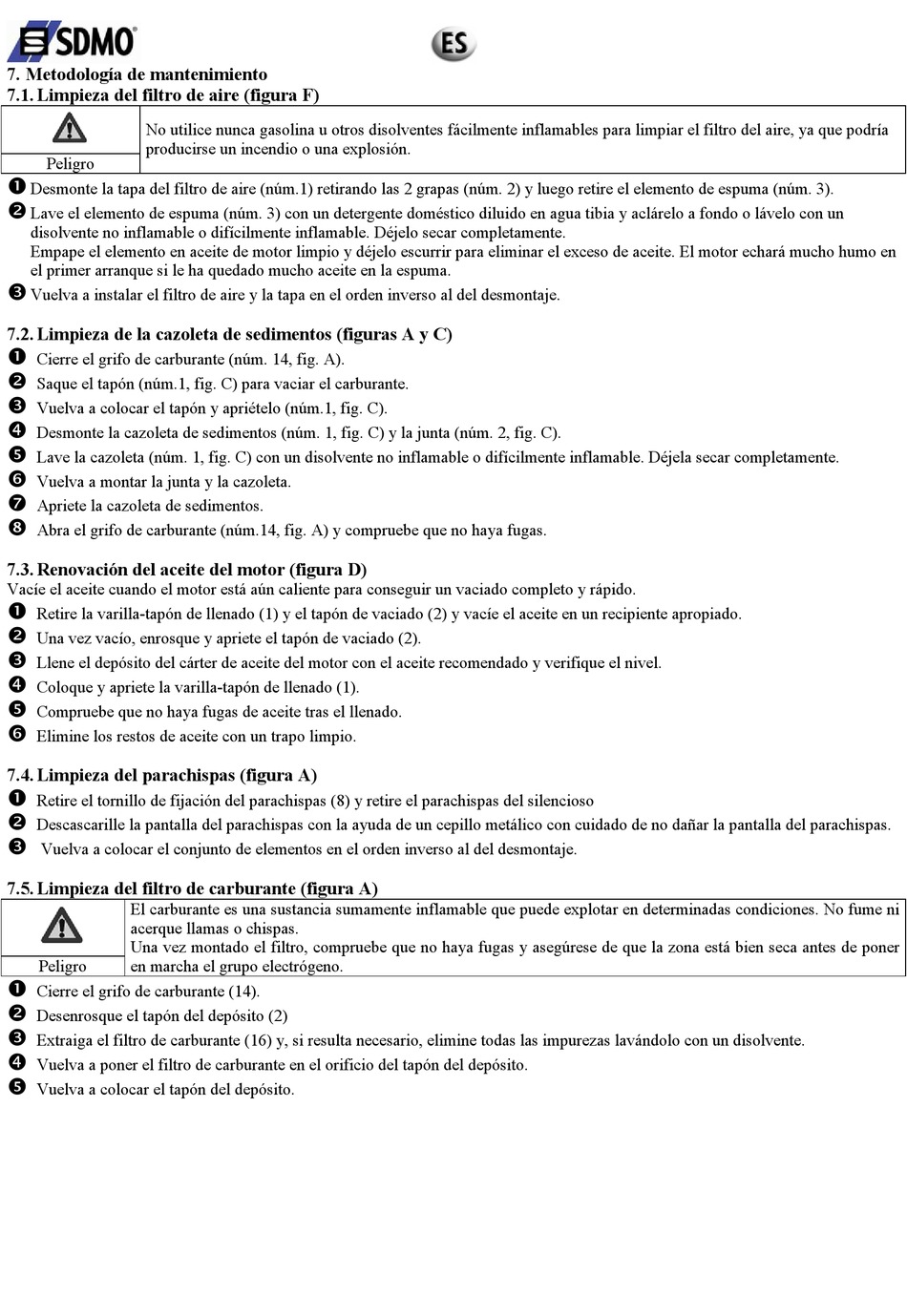

7. Metodología de mantenimiento
7.1. Limpieza del filtro de aire (figura F)
No utilice nunca gasolina u otros disolventes fácilmente inflamables para limpiar el filtro del aire, ya que podría
producirse un incendio o una explosión.
Peligro
Desmonte la tapa del filtro de aire (núm.1) retirando las 2 grapas (núm. 2) y luego retire el elemento de espuma (núm. 3).
Lave el elemento de espuma (núm. 3) con un detergente doméstico diluido en agua tibia y aclárelo a fondo o lávelo con un
disolvente no inflamable o difícilmente inflamable. Déjelo secar completamente.
Empape el elemento en aceite de motor limpio y déjelo escurrir para eliminar el exceso de aceite. El motor echará mucho humo en
el primer arranque si le ha quedado mucho aceite en la espuma.
Vuelva a instalar el filtro de aire y la tapa en el orden inverso al del desmontaje.
7.2. Limpieza de la cazoleta de sedimentos (figuras A y C)
Cierre el grifo de carburante (núm. 14, fig. A).
Saque el tapón (núm.1, fig. C) para vaciar el carburante.
Vuelva a colocar el tapón y apriételo (núm.1, fig. C).
Desmonte la cazoleta de sedimentos (núm. 1, fig. C) y la junta (núm. 2, fig. C).
Lave la cazoleta (núm. 1, fig. C) con un disolvente no inflamable o difícilmente inflamable. Déjela secar completamente.
Vuelva a montar la junta y la cazoleta.
Apriete la cazoleta de sedimentos.
Abra el grifo de carburante (núm.14, fig. A) y compruebe que no haya fugas.
7.3. Renovación del aceite del motor (figura D)
Vacíe el aceite cuando el motor está aún caliente para conseguir un vaciado completo y rápido.
Retire la varilla-tapón de llenado (1) y el tapón de vaciado (2) y vacíe el aceite en un recipiente apropiado.
Una vez vacío, enrosque y apriete el tapón de vaciado (2).
Llene el depósito del cárter de aceite del motor con el aceite recomendado y verifique el nivel.
Coloque y apriete la varilla-tapón de llenado (1).
Compruebe que no haya fugas de aceite tras el llenado.
Elimine los restos de aceite con un trapo limpio.
7.4. Limpieza del parachispas (figura A)
Retire el tornillo de fijación del parachispas (8) y retire el parachispas del silencioso
Descascarille la pantalla del parachispas con la ayuda de un cepillo metálico con cuidado de no dañar la pantalla del parachispas.
Vuelva a colocar el conjunto de elementos en el orden inverso al del desmontaje.
7.5. Limpieza del filtro de carburante (figura A)
El carburante es una sustancia sumamente inflamable que puede explotar en determinadas condiciones. No fume ni
acerque llamas o chispas.
Una vez montado el filtro, compruebe que no haya fugas y asegúrese de que la zona está bien seca antes de poner
Peligro en marcha el grupo electrógeno.
Cierre el grifo de carburante (14).
Desenrosque el tapón del depósito (2)
Extraiga el filtro de carburante (16) y, si resulta necesario, elimine todas las impurezas lavándolo con un disolvente.
Vuelva a poner el filtro de carburante en el orificio del tapón del depósito.
Vuelva a colocar el tapón del depósito.
