PL

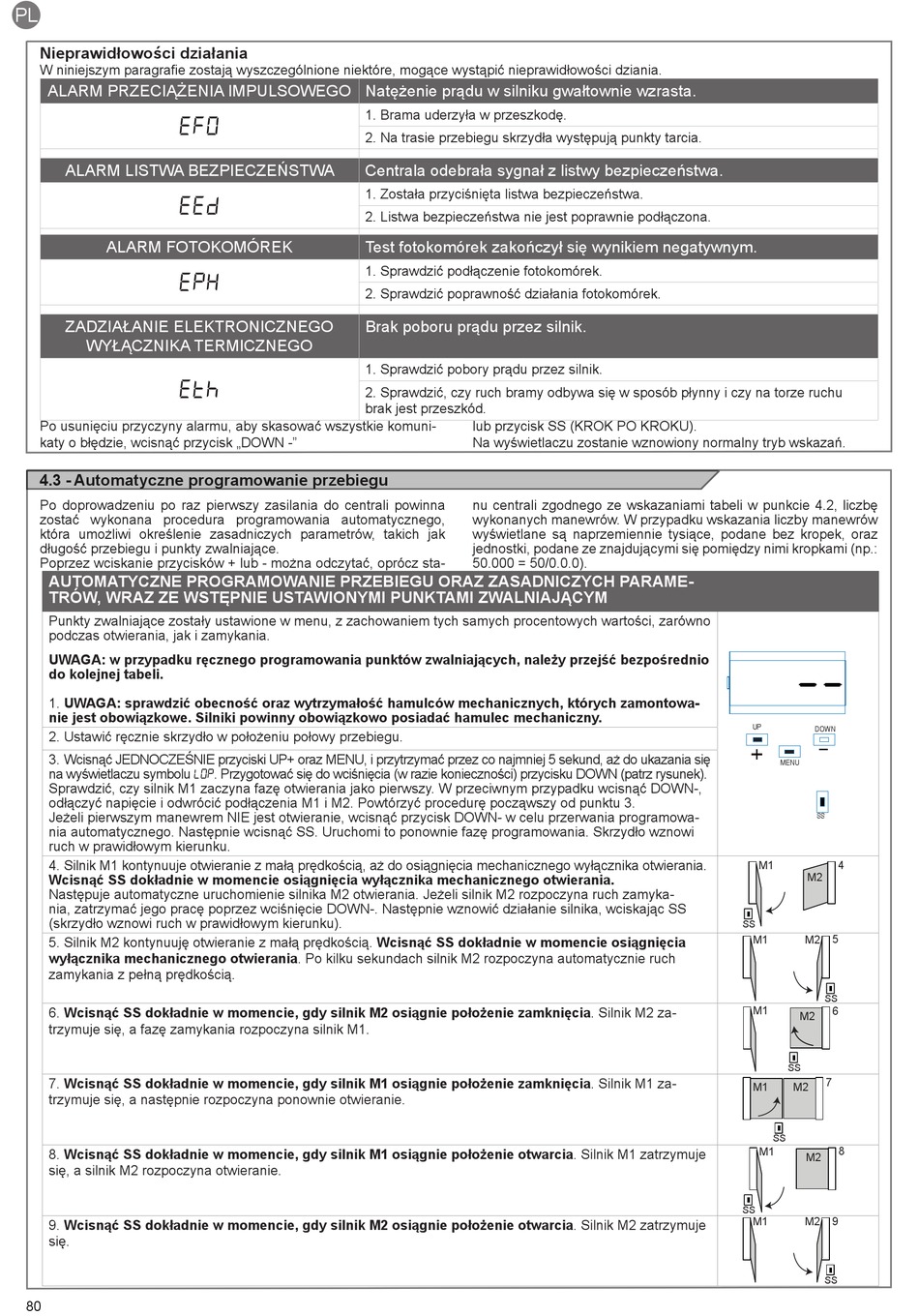

Nieprawidłowości działania
W niniejszym paragrafie zostają wyszczególnione niektóre, mogące wystąpić nieprawidłowości dziania.
ALARM PRZECIĄŻENIA IMPULSOWEGO Natężenie prądu w silniku gwałtownie wzrasta.
EFO
ALARM LISTWA BEZPIECZEŃSTWA
EED
ALARM FOTOKOMÓREK
EPH
ZADZIAŁANIE ELEKTRONICZNEGO
WYŁĄCZNIKA TERMICZNEGO
Eth
Po usunięciu przyczyny alarmu, aby skasować wszystkie komuni-
katy o błędzie, wcisnąć przycisk „DOWN -"
4.3 - Automatyczne programowanie przebiegu
Po doprowadzeniu po raz pierwszy zasilania do centrali powinna
zostać wykonana procedura programowania automatycznego,
która umożliwi określenie zasadniczych parametrów, takich jak
długość przebiegu i punkty zwalniające.
Poprzez wciskanie przycisków + lub - można odczytać, oprócz sta-
AUTOMATYCZNE PROGRAMOWANIE PRZEBIEGU ORAZ ZASADNICZYCH PARAME-
TRÓW, WRAZ ZE WSTĘPNIE USTAWIONYMI PUNKTAMI ZWALNIAJĄCYM
Punkty zwalniające zostały ustawione w menu, z zachowaniem tych samych procentowych wartości, zarówno
podczas otwierania, jak i zamykania.
UWAGA: w przypadku ręcznego programowania punktów zwalniających, należy przejść bezpośrednio
do kolejnej tabeli.
1. UWAGA: sprawdzić obecność oraz wytrzymałość hamulców mechanicznych, których zamontowa-
nie jest obowiązkowe. Silniki powinny obowiązkowo posiadać hamulec mechaniczny.
2. Ustawić ręcznie skrzydło w położeniu połowy przebiegu.
3. Wcisnąć JEDNOCZEŚNIE przyciski UP+ oraz MENU, i przytrzymać przez co najmniej 5 sekund, aż do ukazania się
na wyświetlaczu symbolu LOP. Przygotować się do wciśnięcia (w razie konieczności) przycisku DOWN (patrz rysunek).
Sprawdzić, czy silnik M1 zaczyna fazę otwierania jako pierwszy. W przeciwnym przypadku wcisnąć DOWN-,
odłączyć napięcie i odwrócić podłączenia M1 i M2. Powtórzyć procedurę począwszy od punktu 3.
Jeżeli pierwszym manewrem NIE jest otwieranie, wcisnąć przycisk DOWN- w celu przerwania programowa-
nia automatycznego. Następnie wcisnąć SS. Uruchomi to ponownie fazę programowania. Skrzydło wznowi
ruch w prawidłowym kierunku.
4. Silnik M1 kontynuuje otwieranie z małą prędkością, aż do osiągnięcia mechanicznego wyłącznika otwierania.
Wcisnąć SS dokładnie w momencie osiągnięcia wyłącznika mechanicznego otwierania.
Następuje automatyczne uruchomienie silnika M2 otwierania. Jeżeli silnik M2 rozpoczyna ruch zamyka-
nia, zatrzymać jego pracę poprzez wciśnięcie DOWN-. Następnie wznowić działanie silnika, wciskając SS
(skrzydło wznowi ruch w prawidłowym kierunku).
5. Silnik M2 kontynuuję otwieranie z małą prędkością. Wcisnąć SS dokładnie w momencie osiągnięcia
wyłącznika mechanicznego otwierania. Po kilku sekundach silnik M2 rozpoczyna automatycznie ruch
zamykania z pełną prędkością.
6. Wcisnąć SS dokładnie w momencie, gdy silnik M2 osiągnie położenie zamknięcia. Silnik M2 za-
trzymuje się, a fazę zamykania rozpoczyna silnik M1.
7. Wcisnąć SS dokładnie w momencie, gdy silnik M1 osiągnie położenie zamknięcia. Silnik M1 za-
trzymuje się, a następnie rozpoczyna ponownie otwieranie.
8. Wcisnąć SS dokładnie w momencie, gdy silnik M1 osiągnie położenie otwarcia. Silnik M1 zatrzymuje
się, a silnik M2 rozpoczyna otwieranie.
9. Wcisnąć SS dokładnie w momencie, gdy silnik M2 osiągnie położenie otwarcia. Silnik M2 zatrzymuje
się.
80
1. Brama uderzyła w przeszkodę.
2. Na trasie przebiegu skrzydła występują punkty tarcia.
Centrala odebrała sygnał z listwy bezpieczeństwa.
1. Została przyciśnięta listwa bezpieczeństwa.
2. Listwa bezpieczeństwa nie jest poprawnie podłączona.
Test fotokomórek zakończył się wynikiem negatywnym.
1. Sprawdzić podłączenie fotokomórek.
2. Sprawdzić poprawność działania fotokomórek.
Brak poboru prądu przez silnik.
1. Sprawdzić pobory prądu przez silnik.
2. Sprawdzić, czy ruch bramy odbywa się w sposób płynny i czy na torze ruchu
brak jest przeszkód.
lub przycisk SS (KROK PO KROKU).
Na wyświetlaczu zostanie wznowiony normalny tryb wskazań.
nu centrali zgodnego ze wskazaniami tabeli w punkcie 4.2, liczbę
wykonanych manewrów. W przypadku wskazania liczby manewrów
wyświetlane są naprzemiennie tysiące, podane bez kropek, oraz
jednostki, podane ze znajdującymi się pomiędzy nimi kropkami (np.:
50.000 = 50/0.0.0).
UP
DOWN
MENU
SS
M1
4
M2
SS
5
M1
M2
SS
M1
6
M2
SS
7
M1
M2
SS
M1
8
M2
SS
M1
M2
9
SS
