2 - INTRODUCCIÓN AL PRODUCTO
2.1 - Descripción de la central
La central CT202 es el sistema de control más moderno y eficiente
de los motores Key Automation para la pertura y el cierre eléctrico de
puertas de batiente.
Cualquier otro uso de la central será considerado inadecuado. La cen-
16
M
M
2
1
2
1

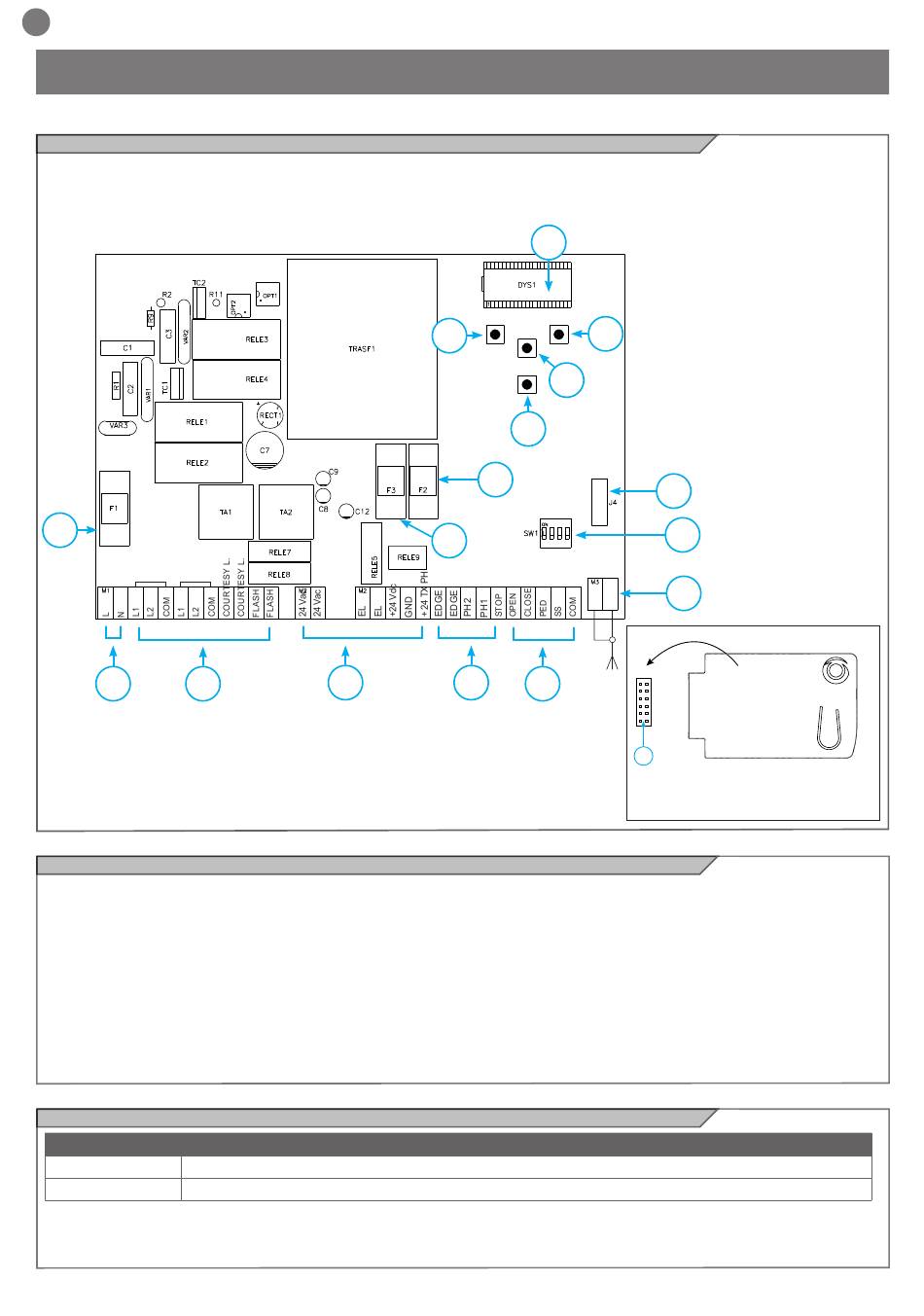

2.2 - Descripción de las conexiones
1- Conexiones de alimentación 230 Vca (120 Vca)
2- Conexiones de alimentaciones de los motores/condensadores/luces
intermitentes y luz de cortesía
3- Conexión de alimentaciones 24 Vcc/Vca de los mandos y dispositivos
de seguridad
4- Conexión de los dispositivos de seguridad e indicaciones LED ROJOS
EDGE PH2-PH1-STOP
5- Conexión de los mandos e indicaciones LED VERDES OPEN-CLOSE-
PED-SS
6- Conector de la tarjeta radio enchufable RX4X (4 canales)
7- Conector de la antena
2.3 - Modelos y características técnicas
CÓDIGO DESCRIPCIÓN
900CT202 Central para dos motores de 230V, para puertas de batiente
900CT202V120 Central para dos motores de 120V, para puertas de batiente
- Alimentación protegida contra los cortocircuitos en el interior de la
central, en los motores y en los accesorios conectados.
- Detección de los obstáculos durante la velocidad de funciona-
miento mediante sensor de corriente.
40
tral CT202 incorpora una pantalla que permite programar fácilmente
y monitorizar de manera constante las entradas; además, la estruc-
tura de menú permite configurar de manera sencilla los tiempos de
trabajo y las lógicas de funcionamiento.
UP
9
+
15
14
3 4
8- Pantalla LCD
9- Pulsador UP +
10- Pulsador MENU
11- Pulsador DOWN -
12- Pulsador SS PASO A PASO
13- Dip switch dispositivos de seguridad
14- F3- Fusible de protección de los accesorios AC + electrocer-
radura
2 A rápido
15- F2- Fusible de protección de los accesorios DC 500 mA rápido
16- F1- Fusible de protección de la línea 6,3 A rápido
- Aprendizaje automático de los tiempos de funcionamiento.
- Desactivación de las entradas de seguridad mediante dip switch:
no es necesario puentear los bornes relativos al dispositivo de segu-
ridad no instalado, es suficiente inhabilitar la función de dip switch.
8
DOWN
11
MENU
-
10
SS
12
6
13
7
J4
5
6
RECEPTOR RX4X
SALIDA 1 = PASO A PASO
SALIDA 2 = PASO DE PEATONES
SALIDA 3 = ABRIR
SALIDA 4 = LUCES ON/OFF
