PT
2 - INFORMAÇÕES SOBRE O PRODUTO
2.1 - Descrição da unidade
A unidade CT202 é o mais moderno e eficiente sistema de controlo
para os motores Key Automation para a abertura e o fecho elétrico de
portões de batente.
Qualquer outra utilização imprópria da unidade é proibida. A unidade
16
M
M
2
1
2
1

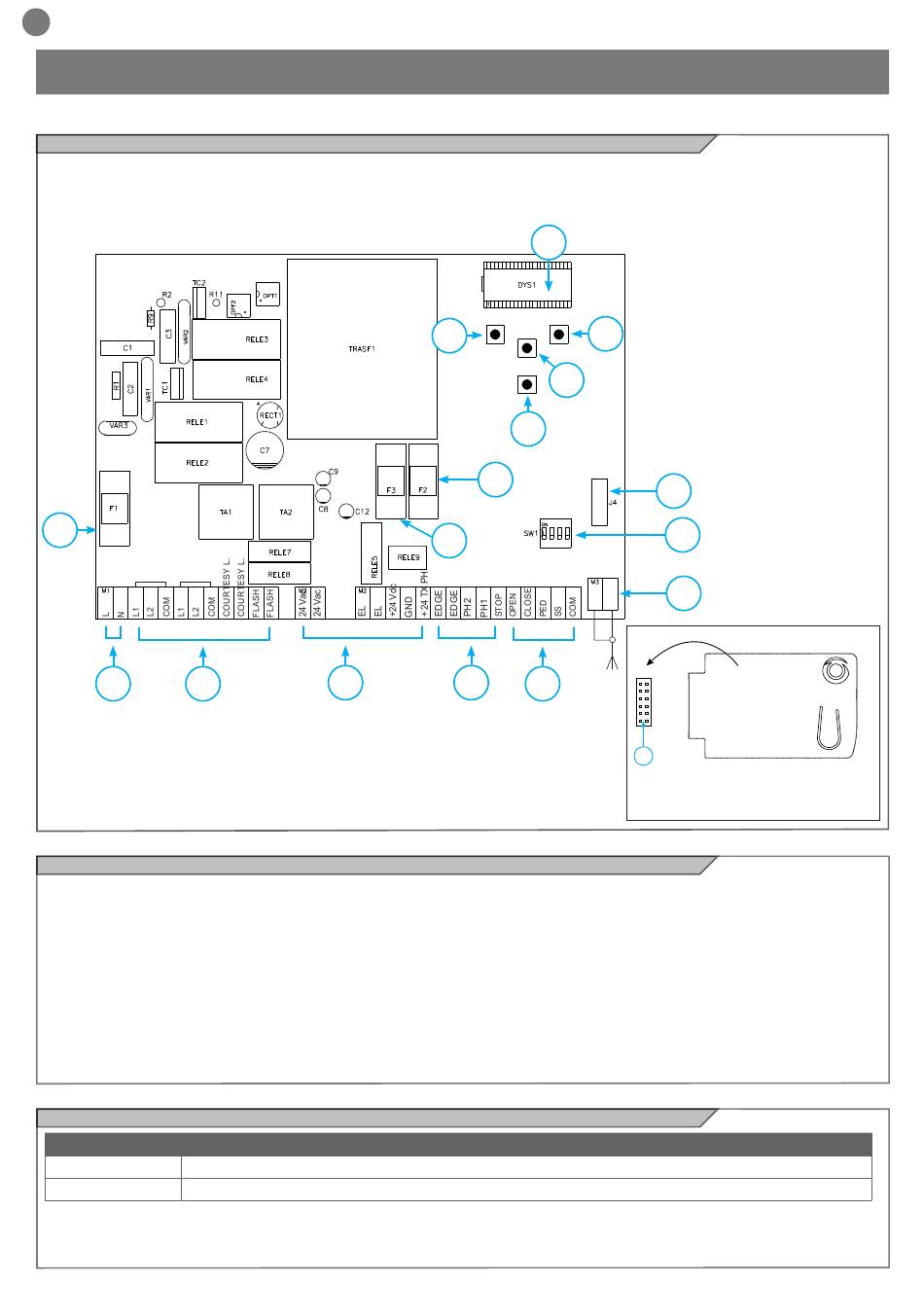

2.2 - Descrição das ligações
1- Ligações da alimentação 230 Vac (120 Vac)
2- Ligações das alimentações dos motores/condensadores/luzes
de sinalização e luz de cortesia
3- Ligação das alimentações 24 Vdc/Vac dos comandos e seguranças
4- Ligação das seguranças e indicação Leds VERMELHOS EDGE
PH2-PH1-STOP
5- Ligação dos comandos e indicação Leds VERDES
OPEN-CLOSE-PED-SS
6- Conector da placa de comando por rádio de encaixe RX4X (4 canais)
7-Conector da antena
8- Ecrã LCD
2.3 - Modelos e características técnicas
CÓDIGO DESCRIÇÃO
900CT202 Unidade para dois motores 230V, para portões de batente
900CT202V120 Unidade para dois motores 120V, para portões de batente
- Alimentação protegida contra curto-circuitos dentro da unidade,
nos motores e nos acessórios ligados.
- Deteção dos obstáculos durante a velocidade de funcionamento
através de sensor de corrente.
64
CT202 é dotada de um ecrã que permite uma programação fácil e
a monitorização constante do estado das entradas; além disso, a
estrutura em menu permite configurar de forma fácil os tempos de
trabalho e as lógicas de funcionamento.
UP
9
+
15
14
3 4
9- Tecla UP +
10- Tecla MENU
11- Tecla DOWN -
12- Tecla SS PASSO A PASSO
13- Comutador DIP seguranças
14- F3- Fusível de proteção dos acessórios AC + fechadura
15- F2- Fusível de proteção dos acessórios DC 500 mA rápido
16- F1- Fusível de proteção da linha 6,3 A rápido
- Autoaprendizagem dos tempos de trabalho.
- Desativação das entradas de segurança através de comutador
DIP: não é necessário ligar diretamente os bornes relativos à segu-
rança não instalada, basta desabilitar a função no comutador DIP.
8
DOWN
11
MENU
-
10
SS
12
6
13
7
J4
5
6
elétrica 2 A rápido
RECETOR RX4X
SAÍDA 1 = PASSO A PASSO
SAÍDA 2 = PEÕES
SAÍDA 3 = ABRE
SAÍDA 4 = LUZES ON/OFF
