Wichtig
Achten Sie darauf, dass alle Anschlusslei-
tungen unterhalb der Beleuchtungsplatte lie-
gen.
Legen Sie die Beleuchtungsplatte (5) mit
dem oberen Ende zuerst in das Gehäuse
ein.
Drücken Sie das untere Ende der Beleuch-
tungsplatte mit den Aussparungen so zwi-
schen die beiden Haltefedern (18), dass di-
ese sicher festgeklemmt wird.
Wichtig
Beachten Sie auch die richtige Lage der Aus-
sparungen am unteren Ende der Beleuchtungs-
platte.
Hinweis
Sollte die Beleuchtungsplatte bei der weiteren
Montage aus den Haltefedern rutschen, setzen
Sie diese wieder richtig ein, da andernfalls eine
optimale Beleuchtung nicht gewährleistet ist.
Installation und Montage

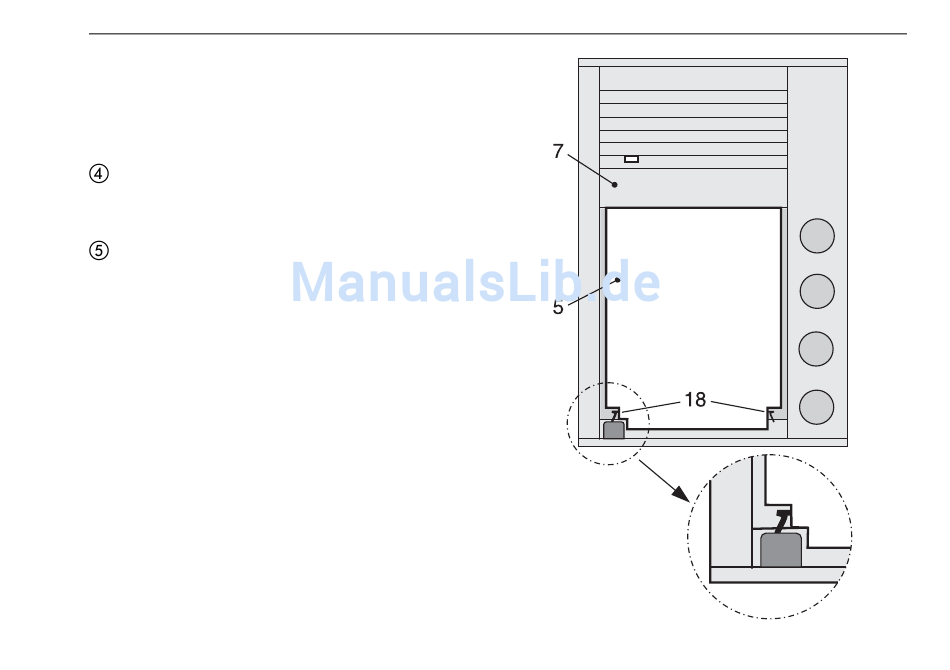

Abb. 29
Detail
