Auerswald TFS-Dialog 200 Anleitung Seite 23

Installation und Montage

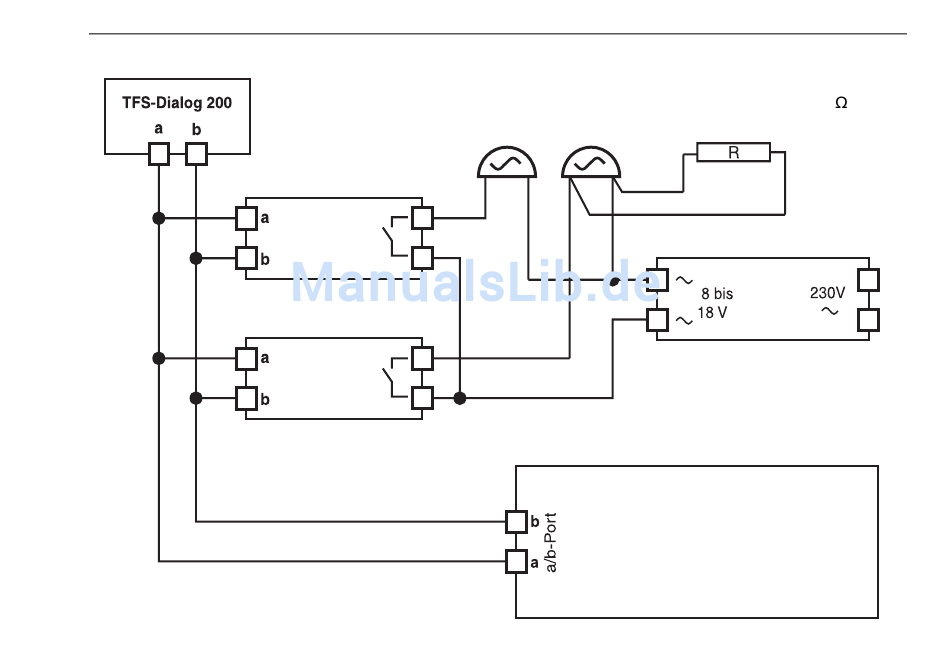

Ansteuern von Zusatzklingeln mit a/b-Schaltmodulen
Zusatzwiderstand (330 ,
Elektronische
Belastbarkeit min. 1 W)
Klingel 2
Klingel 1
a/b-Schaltmodul
Schalt-
frequenz 1
Klingeltrafo
a/b-Schaltmodul
Schalt-
frequenz 2
Auerswald-Tk-Anlagen
Abb. 25
23
