Tfs-Dialog 200 Übersicht - Auerswald TFS-Dialog 200 Anleitung

Allgemeines
Betriebstempe- -20 °C bis +50 °C
ratur:
Abmessungen 104 mm x 153 mm x 16 mm
(B x H x T):
Gehäuse: Aluminiumprofil, natur eloxiert
Schutzart: IP 22
Gewicht: ca. 360 g
Sicherheit: CE
Technische Daten a/b-Schaltmodul
Betriebs- 8 V bis 18 V AC über Klingeltrafo
spannung:
Kontaktbelast- 1 A
barkeit:
Schaltfrequenz: 6 Kanäle im Bereich 20 - 50 kHz,
100 mV
Reichweite: 200 m
Abmessungen: 45 mm x 35 mm x 10 mm
Gewicht: ca. 30 g
Sicherheit: CE
10

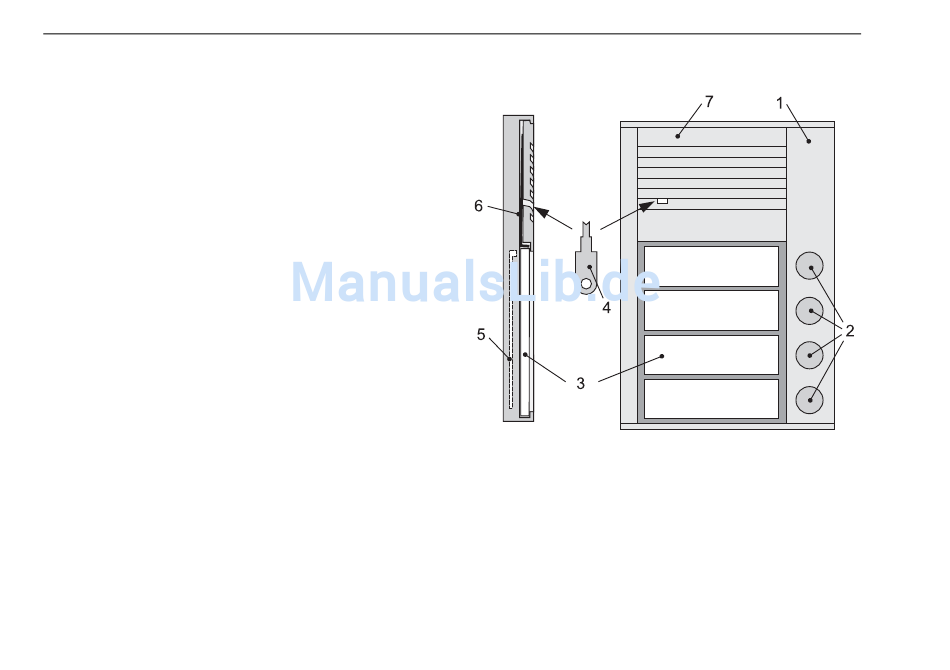

TFS-Dialog 200 Übersicht
1 Gehäuse
2 Klingeltaster
3 Namensschildglas
4 Spezialschlüssel
5 Beleuchtungsplatte (mit
Hintergrundbeleuchtung)
6 Verschlussfeder
7 Lautsprecherblende
Abb. 1:
