Auerswald TFS-Dialog 200 Anleitung Seite 12

Installation und Montage

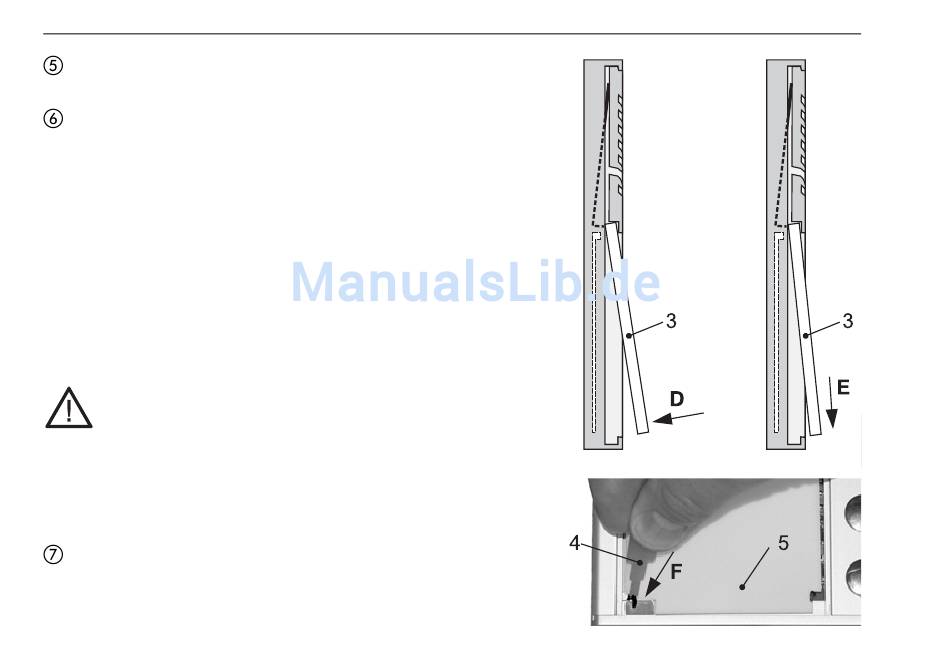

Drücken Sie das Namensschildglas (3) leicht in
Richtung (D) an das Gehäuse heran.
Ziehen Sie das Namensschildglas (3) nach unten in
Richtung (E) heraus.
Das Namensschildglas mit den Beschriftungstaschen
ist jetzt entfernt und kann wie im
Einsetzen der Namensschilder auf Seite 27
werden.
Zur Vorbereitung der weiteren Montage und der Instal-
lation ist das Gehäuse noch weiter zu öffnen.
Hierzu ist es erforderlich, die Beleuchtungsplatte mit der
Hintergrundbeleuchtung auszubauen.
ACHTUNG
Beschädigung
durch die Lautsprecherblende möglich.
– Es ist deshalb zwingend notwendig, die
Beleuchtungsplatte aus dem Gehäuse zu
entfernen.
Entriegeln Sie die Beleuchtungsplatte (5) mit dem
Spezialschlüssel (4) durch leichten Druck auf die
Haltefeder in Richtung (F).
12
Kapitel Beschriften und
beschriftet
der Beleuchtungsplatte
Abb. 4 Abb. 5
