Auerswald TFS-Dialog 200 Anleitung Seite 18

Installation und Montage
gewährleisten, ist ein Klin-
geltrafo zur Energieversor-
gung optional anschließbar.
Ziehen Sie bezüglich der
Kontaktbelegung auch das
Handbuch Ihrer Tk-Anlage
zurate.
Nehmen Sie den Anschluss
wie folgt vor:
1. Schließen Sie das TFS-
Dialog 200 über die mit a
und b bezeichneten
Klemmen an einen inter-
nen a/b-Port der Tk-An-
lage an.
2. Optional: Schließen Sie
den Klingeltrafo an den
mit 8 V ... 18 V
neten Klemmen an.
18
Grundanschluss
bezeich-

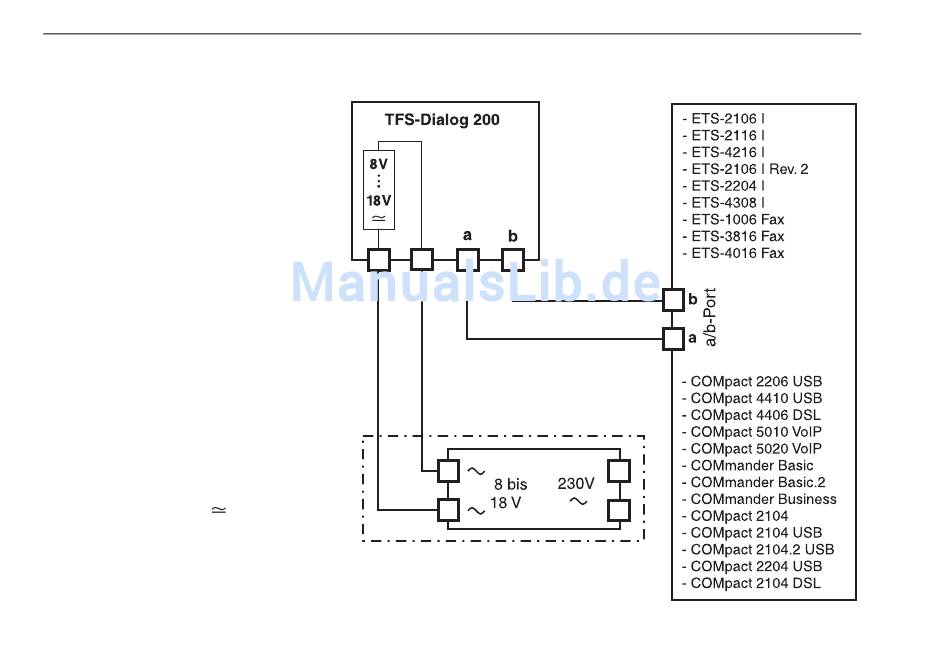

Klingeltrafo (optional zur ständigen
Energieversorgung)
Abb. 15
Auerswald-Tk-Anlage
oder Tk-Anlage eines anderen Herstellers
