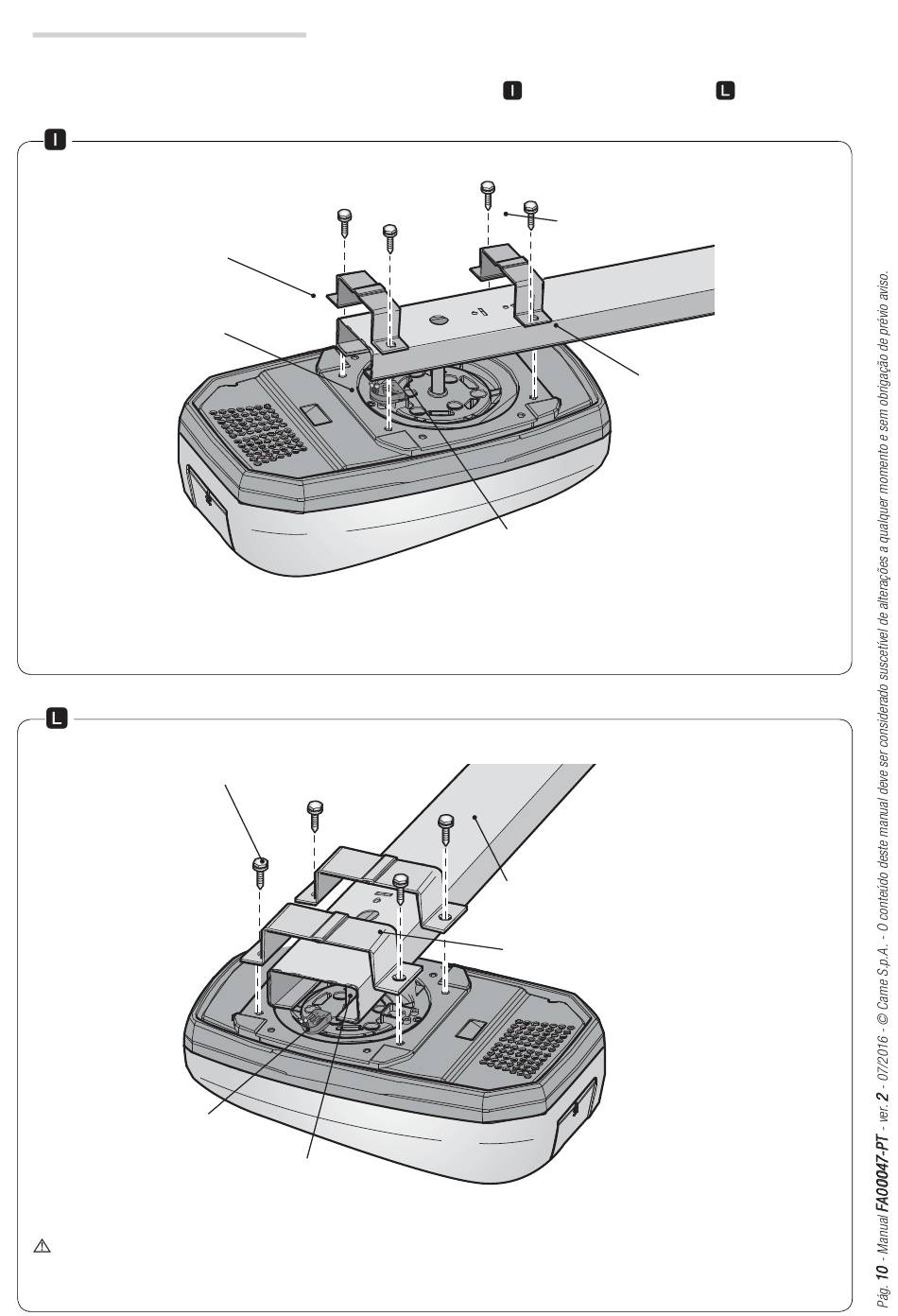

Fixação da automatização à guia
Introduza o adaptador no veio do motor.
A automatização deve ser fi xada na guida: na posição standard ou na posição ortogonal .
Parafuso cabeça vazada 6x15
Suporte em U
Micro
Guia
Veio com adaptador
Parafuso cabeça vazada 6x15
Guia
Suporte em U
Micro
Veio com adaptador
No caso de fi xação da automatização na posição ortogonal, antes da instalação, desloque o micro (vide
parágrafo específi co).
