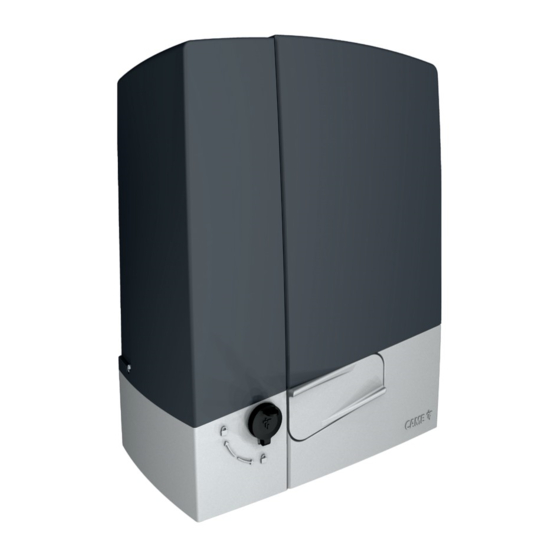

- Seite 1 FA01718-DE Schiebetorantriebe BXV04AGS BXV06AGS BXV08AGS BXV10AGS BXV04RGS BXV06RGS BXV08RGS BXV10RGS BXV06AGM BXV10AGM BXV04ALS BXV06ALS BXV08ALS BXV10ALS MONTAGEANLEITUNG Deutsch...
-
Seite 3: Allgemeine Hinweise Für Den Techniker
Produkte auszuhändigen. • Das Produkt darf nur in der Originalverpackung des Herstellers und in geschlossenen Räumen (Eisenbahnwaggons, Container, geschlossene Fahrzeuge) transportiert werden. • Wenn das Produkt nicht ordnungsgemäß funktioniert, nicht mehr verwenden und den Kundendienst unter serviceinternational@came.com oder unter der auf der Website angegebenen Telefonnummer kontaktieren. -
Seite 4: Potentielle Gefahrpunkte Für Menschen
ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden. -
Seite 5: Angaben Und Informationen Zum Produkt
BXV04AGS - 24 V Antrieb mit Steuerung (mit Display), integriertem Funkdecoder, Torlaufkontrolle und Hinderniserfassung für Schiebetore bis 400 kg Gewicht und 14 m Torweite. Abdeckung, grau RAL7024. 801MS-0180 BXV06AGS - 24 V Antrieb mit Steuerung (mit Display), integriertem Funkdecoder, Torlaufkontrolle und Hinderniserfassung für Schiebetore bis 600 kg Gewicht und 18 m Torweite. Abdeckung, grau RAL7024. 801MS-0210 BXV08AGS - 24 V Antrieb mit Steuerung (mit Display), integriertem Funkdecoder, Torlaufkontrolle und Hinderniserfassung für Schiebetore bis 800 kg Gewicht und... -
Seite 6: Beschreibung Der Bestandteile
Beschreibung der Bestandteile Antrieb Deckel Steuerung Platinenhalterung Platinenhalterung Motor Gehäuse für RLB-Platine Montageplatte Raum für UR042-Modul Fach für 2 Notbatterien Raum für einen Leser des Typs SMA oder RGSM001 Entriegelungshebel Trafo Schloss Mechanischer Endschalter Betätigung für mechanische Endschalter Loch für die Bowdenzug-Entriegelung Magnetische Endschalter Raum für RGP1-Modul Betätigung für magnetische Endschalter... -
Seite 7: Steuerung
Steuerung Die Funktionen der Ein- und Ausgangskontakte, die Zeiteinstellungen und die Benutzerverwaltung werden auf dem Display eingestellt und angezeigt. Sämtliche Anschlüsse werden durch Feinsicherungen geschützt. Um den ordnungsgemäßen Betrieb zu gewährleisten, MUSS DIE STROMZUFUHR GETRENNT und ggf. die Notbatterien entfernt werden. Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden). - Seite 8 Abmessungen Verwendungsbeschränkungen MODELLE BXV04AGS BXV06AGS BXV08AGS BXV10AGS BXV04RGS BXV06RGS BXV08RGS BXV10RGS Zahnradmodul Max. Torflügelweite (m) Max. Torflügelgewicht (kg) 1000 1000 MODELLE BXV06AGM BXV10AGM BXV04ALS BXV06ALS BXV08ALS BXV10ALS Zahnradmodul Max. Torflügelweite (m) Max. Torflügelgewicht (kg) 1000 1000 Tabelle Schmelzsicherungen MODELLE BXV04AGS...
- Seite 9 (**) Bei der angegebenen durchschnittlichen Produktlebensdauer handelt es sich um einen unverbindlichen Schätzwert, wobei von normalen Einsatzbedingungen sowie der ordnungsgemäßen Installation und Wartung des Produkts entsprechend den in der technischen Anleitung von CAME enthaltenen Anweisungen ausgegangen wird. Dieser Schätzwert wird, wenn auch nicht ausschließlich, auch von anderen variablen Faktoren, wie z.B. Klima- und Umweltverhältnisse, beeinflusst.
-
Seite 10: Vorher Durchzuführen
INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Die Abbildungen beziehen sich auf einen links montierten Antrieb. Vorher durchzuführen Eine Grube für die Verschalung graben. - Seite 11 Die enthaltenen Schrauben in die Bodenplatte stecken. Die Schrauben mit den enthaltenen Muttern fixieren. Die vorgeprägten Fundamentanker mit einem Schraubendreher herausziehen. Die Bodenplatte in das Rundstahlnetz stecken. Die Rohre müssen durch die dafür vorgesehenen Löcher gesteckt werden. UNI 5588 M12 Ø...
-
Seite 12: Vorbereitung Des Antriebs
Die Muttern von den Schrauben entfernen. Stromkabel in die Leerrohre stecken, bis sie ca. 600 mm herausragen. Vorbereitung des Antriebs Abdeckung des Antriebs entfernen. Den Antrieb auf die Montageplatte stellen. Die Stromkabel müssen unter dem Antriebsgehäuse verlaufen Die Kabeldurchführung durchbohren. Stecken Sie die Kabelverschraubung in die Kabel. -
Seite 13: Befestigung Der Zahnstange
Befestigung der Zahnstange Antrieb entriegeln. Die Zahnstange auf das Zahnrad legen. Zahnstange in ihrer ganzen Länge am Tor befestigen oder anschweißen. Um die verschiedenen Zahnstangenmodule zusammenzubauen, einen Zahnstangenrest verwenden und mithilfe von zwei Schraubzwingen unter der Nahtstelle befestigen. Einstellung Zahnrad-Zahnstange Das Tor von Hand öffnen und schließen. -
Seite 14: Befestigung Des Antriebs
Befestigung des Antriebs Erst nach Einstellung der Kopplungsdistanz zwischen Zahnrad und Zahnstange befestigen. Den Antrieb mit Unterlegscheiben und Muttern an der Montageplatte befestigen. Einstellung der Endlagen (mit mechanischen Endschaltern) Tor öffnen. Die Betätigung des Auflauf-Endschalters in die Zahnstange stecken. Die Feder muss den Mikroschalter schalten. Die Betätigung des Auflauf-Endschalters mit den (enthaltenen) Gewindestiften fixieren. -
Seite 15: Einstellung Der Endlagen Mit Magnetischen Endschaltern
Tor schließen. Die Betätigung des Zulauf-Endschalters in die Zahnstange stecken. Die Feder muss den Mikroschalter schalten. Die Betätigung des Zulauf-Endschalters mit den (enthaltenen) Gewindestiften fixieren. ~ 20 Einstellung der Endlagen mit magnetischen Endschaltern * Nur für BXV06AGM und BXV10AGM Endschalterbetätigung Zulauf Endschalterbetätigung Auflauf Links montierter Antrieb Rechts montierter Antrieb... - Seite 16 Die Halterung mit den (enthaltenen) Gewindestiften an der Zahnstange anbringen. Der Magnet der Endschalterbetätigung muss senkrecht zum Magnetfühler sein. Die Endschalterbetätigung mit der (enthaltenen) Schraube fixieren. Tor schließen. Die magnetische Betätigung des Zulauf-Endschalters in die Zahnstange stecken. Der Magnet der Betätigung muss 10 bis 30 mm vom Magnetfühler entfernt sein. ~ 20 Die Halterung mit den (enthaltenen) Gewindestiften an der Zahnstange anbringen.
-
Seite 17: Verdrahtung
VERDRAHTUNG Verlegung der Stromkabel Die Verdrahtung gemäß den derzeit geltenden Vorschriften durchführen. Elektrische Leitungen dürfen nicht mit Teilen, die während des Betriebs heiß werden könnten (z.B.: Motor, Trafo) in Berührung kommen. Zum Anschluss der Geräte an die Steuertafel Kabeldurchführungen verwenden. Eine davon ist ausschließlich für das Netzkabel zu verwenden. Spannungsversorgung Sämtliche Montagearbeiten nur bei unterbrochener Stromzufuhr ausführen. -
Seite 18: Maximale Kontaktbelastbarkeit
Maximale Kontaktbelastbarkeit Die Gesamtleistung der unten aufgeführten Ausgänge darf nicht über der Höchstleistung des Ausgangs [Zubehör] liegen Gerät Ausgang Betriebsspannung (V) Leistung (W) Zusatzgeräte 10 - 11 24 AC Zusatzleuchte 10 - E 24 AC Blinkleuchte 10 - E 24 AC Status-LED 10 - 5 24 AC... -
Seite 19: Zusatzleuchte
Warngeräte Zusatzleuchte Sorgt für eine bessere Beleuchtung des Fahrbereichs. Blinkleuchte Blinkt während sich der Antrieb öffnet und schließt. Status-LED Zeigt den Status des Antriebs an. 10 11 E Sicherheitsgeräte Sicherheitsgeräte an CX, CY und/oder CZ anschließen (NC-Kontakte). Während der Programmierung, die Aktion, die das am Eingangskontakt angeschlossene Gerät durchführen soll, konfigurieren. Bei Nichtverwendung werden die Kontakte CX und/oder CY während der Programmierung deaktiviert. - Seite 20 DIR / DELTA-S Lichtschranken DIR / DELTA-S Lichtschranken Standardverbindung Anschluss mit Sicherheitstest Siehe [F5] Sicherheitstest. 3P 7 3P 7 10 TS 2 CX CY FA F F 10 TS 2 CX CY FA F F 2 TX C NC TX 2 2 TX C NC TX 2 DXR / DLX Lichtschranken...
-
Seite 21: Programmierung
PROGRAMMIERUNG Beschreibung der Programmiertaster Mit ESC Mit der ESC-Taste können Sie: Aus dem Menü aussteigen Änderungen abbrechen Zum vorherigen Bildschirm zurückkehren Den Antrieb stoppen Mit den Tasten < > Mit den Tasten < > können Sie: Die Menüpunkte durchscrollen Einen Wert erhöhen/senken Den Antrieb schließen oder öffnen Mit ENTER Mit der ENTER-Taste können Sie:... - Seite 22 CY Eingangskontakt Dem Eingang CY wird eine Funktion zugeordnet. OFF (Werkseinstellung) C1 = Wiederauflauf bei Zulauf (Lichtschranken) C2 = Wiederzulauf bei Auflauf (Lichtschranken) C3 = Teilstopp Nur mit aktiviertem [Autozulauf]. C4 = Laufunterbrechung wegen Hinderniserfassung (Lichtschranken) C7 = Wiederauflauf bei Zulauf (Sicherheitsleisten) C8 = Wiederzulauf bei Auflauf (Sicherheitsleisten) Sicherheitstest Nach jedem Auf- bzw.
- Seite 23 Encoder Steuert die Langsamläufe, die Hinderniserfassung und die Empfindlichkeit des Antriebs. ON (Werkseinstellung) Langsamer Anlauf Nach jedem Auf-/Zu-Befehl wird ein einige Sekunden dauernder langsamer Anlauf eingestellt. OFF (Werkseinstellung) Sensortyp Das Steuergerät wird festgelegt. 0 = Transponderleser 1 =Codeschloss (Werksteinstellung) Zusatzleuchte Sie können die Betriebsweise oder die am Ausgangskontakt angeschlossene Leuchte auswählen.
- Seite 24 Langsamlaufgeschwindigkeit Einstellung der Langsamlaufgeschwindigkeit im Auf- und Zulauf. Diese Funktion ist nur dann sichtbar, wenn die Funktion [Encoder] aktiviert wurde. Zwischen 10% und 50% (Werkseinstellung 50%) Torlauf-Empfindlichkeit Einstellung der Empfindlichkeit der Hinderniserfassung während des Torlaufs. zwischen 10% und 100% (Werkseinstellung 100%) Empfindlichkeit der Langsamläufe Einstellung der Empfindlichkeit der Hinderniserfassung während der Langsamläufe.
- Seite 25 Daten ablesen Die Benutzer, Zeiteinstellungen und Konfigurationen betreffenden Daten werden von einem Speichergerät (Memory Roll) heruntergeladen. Diese Funktion ist nur dann sichtbar, wenn ein USB-Stick in die entsprechende Schnittstelle oder eine Memory Roll in die Steuerung gesteckt wird. 0 = Deaktiviert (Werkseinstellung) 1 = Aktiviert MASTER-SLAVE Parameterübertragung Die im Master-Antrieb programmierten Parameter werden auf den Slave-Antrieb übertragen.
- Seite 26 Dies erfolgt mit einem Handsender oder einem anderen Befehlsgerät. Steckkarten, die Befehlsgeräte steuern (AF - R700 - R800) müssen in die entsprechenden Steckplätze gesteckt werden. Laden Sie von das Formular LISTE DER REGISTRIERTEN BENUTZER von docs.came.com herunter (L20180423 eingeben). 1 = Schritt-Schritt...
- Seite 27 Funkdecodierung Die Funkcodierung der dem Antrieb zugeordneten Handsender kann ausgewählt werden. Wählt man die Art der Funkcodierung bei den Handsendern [Rolling Code] oder [TW Key Block] aus, werden eventuell vorher mit einer anderen Funkcodierung abgespeicherte Handsender gelöscht. 1 = Alle Funkcodierungen (Werkseinstellung) 2 = Rolling Code 3 = TW Key Block Self-Learning Rolling...
-
Seite 28: Daten Exportieren/Importieren
FW-Version Die installierte Firmware- und GUI-Versionsnummer wird angezeigt. Daten exportieren/importieren Die Benutzer und die Anlagenkonfiguration betreffenden Daten können auf einer MEMORY ROLL gespeichert werden. Die gespeicherten Daten können mit einer anderen Steuerung wiederverwendet werden, um eine andere Anlage auf dieselbe Weise einzustellen. Bevor Sie die MEMORY ROLL aufstecken/entfernen MÜSSEN SIE UNBEDINGT DIE STROMVERSORGUNG TRENNEN. -
Seite 29: Fehler- Und Warnmeldungen
FEHLER- UND WARNMELDUNGEN Laufwegeinstellung wurde durch den NOTSTOPP unterbrochen. Einstellfehler Encoder defekt Sicherheitstest fehlgeschlagen Fehler, Betriebszeit Hinderniserfassung im Zulauf Hinderniserfassung im Auflauf Höchstzahl hintereinander erfolgter Hinderniserfassungen überschritten Beide Endschalterkontakte sind offen Fehler bei serieller Datenübertragung Handsender nicht kompatibel Kommunikationsstörung des kabellosen Systems Kabelloses System ist nicht konfiguriert Der Kabelkontakt 1-2 (NC) ist offen. - Seite 30 PARALLELSCHALTUNG Ein Befehlsgerät für zwei verbundene Antriebe. Verdrahtung Die beiden Steuerungen mit einem Kabel des Typs UTP CAT 5 verbinden. In beide Steuerungen ein RSE-Modul aufstecken. Die Geräte und Zusatzgeräte verdrahten. Die Geräte und Zusatzgeräte werden mit der als MASTER eingestellten Steuerung verbunden. Für den elektrischen Anschluss von Geräten und Zubehör siehe Kapitel ELEKTRISCHE ANSCHLÜSSE.
- Seite 31 MCBF Modelle BXV04 BXV06 BXV08 BXV10 14 m - 400 kg 150000 18 m - 600 kg 150000 20 m - 800 kg 150000 20 m - 1000 kg 150000 Installation in Bereichen mit -15% -15% -15% -15% starkem Wind Die Prozentsätze geben an, wie sehr die Anzahl der Betriebszyklen abhängig von der Art und Anzahl der installierten Zusatzgeräte verringert werden muss.
-
Seite 32: Hier Das Auf Der Verpackung Vorhandene Produktetikett Aufkleben
HIER DAS AUF DER VERPACKUNG VORHANDENE PRODUKTETIKETT AUFKLEBEN CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
