Tipo de cabos e espessuras mínimas
Ligações
Alimentação do quadro 230 V AC
Lampejador
Transmissores de fotocélulas
Recetores de fotocélulas
Dispositivos de comando e de segurança
Antena
 Caso os cabos tenham comprimento diferente em relação do previsto na tabela, determine a seção dos
cabos com base na absorção efetiva dos dispositivos ligados e de acordo com as prescrições indicadas pela
norma CEI EN 60204-1.
Para as ligações que prevejam várias cargas na mesma linha (sequenciais), o dimensionamento da tabela deve
ser considerado com base nas absorções e distâncias efetivas. Para as ligações de produtos não referidos
neste manual, considere-se a documentação anexada aos próprios produtos.

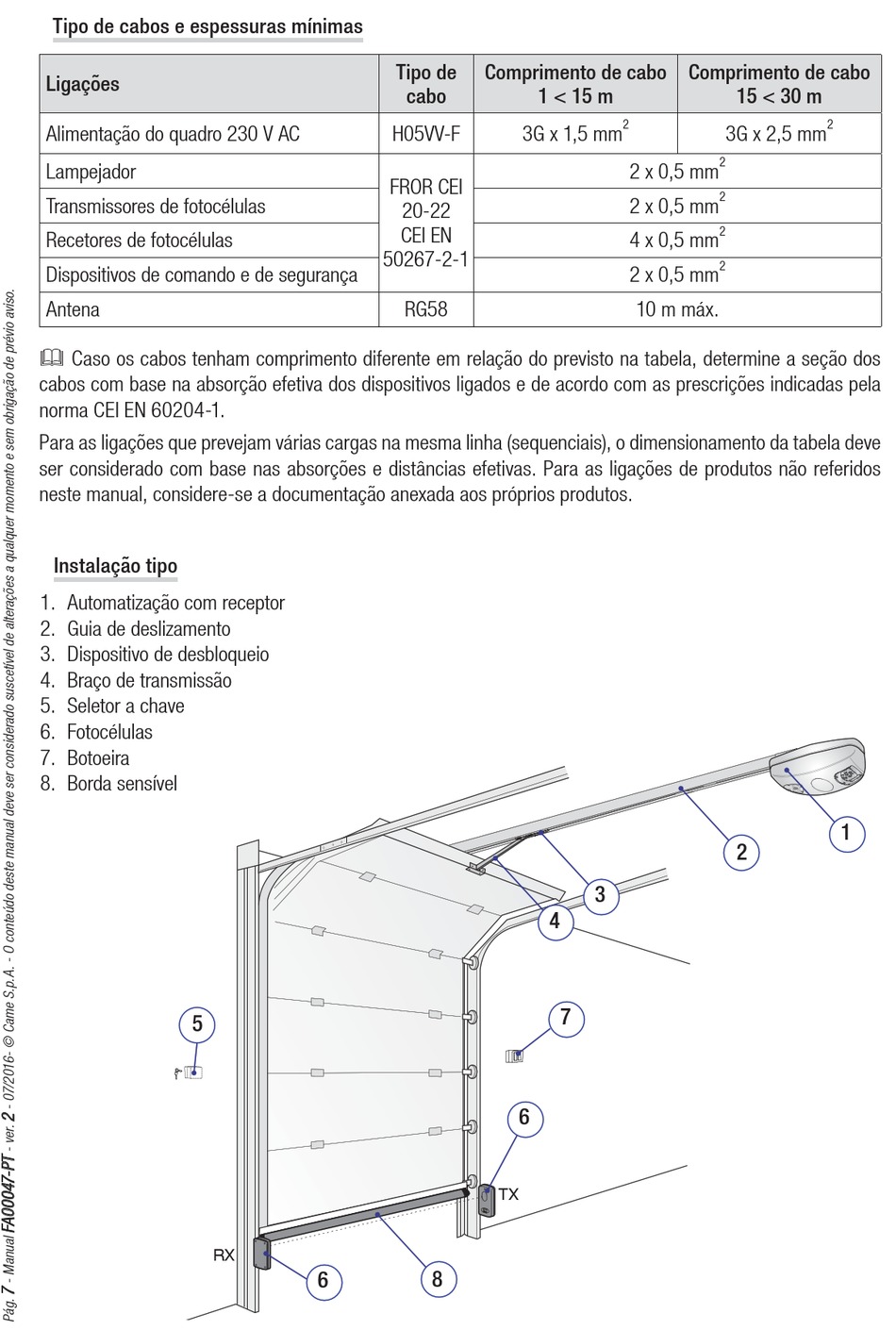

Instalação tipo
1. Automatização com receptor
2. Guia de deslizamento
3. Dispositivo de desbloqueio
4. Braço de transmissão
5. Seletor a chave
6. Fotocélulas
7. Botoeira
8. Borda sensível
