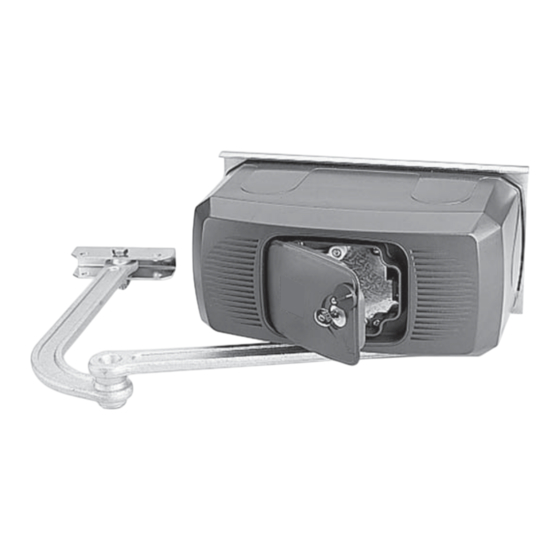

CAME F1000 Montageanleitung
Vorschau ausblenden
Andere Handbücher für F1000:
- Bedienungsanleitung (16 Seiten) ,
- Handbuch (17 Seiten) ,
- Installationsanleitung (15 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für CAME F1000
Inhaltszusammenfassung für CAME F1000
- Seite 1 Drehtorantrieb FA01776-DE F1000-F1100 MONTAGEANLEITUNG DE Deutsch...
-
Seite 2: Wichtige Sicherheitshinweise
Den zweck zu verwenDen für Den es Der sicherheitsleisten überprüfen m Die funktionstüchtigkeit Der lichtschranken entwickelt wurDe nDere verwenDungszwecke sinD gefährlich ie came zu kontrollieren währenD Des zulaufs einen gegenstanD Davor bewegen wenn Der .a. h aftet nicht für Durch ungeeignete unsachgemässe bzw... -
Seite 3: Zeichenerklärung
Umgebung, ob er ein Elektroschloss einbaut. Beschreibung Getriebemotor Dieses Produkt wurde von der CAME S.p.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Der Getriebemotor besteht aus zwei Halbschalen aus Aluguss in denen sich Getriebemotor und Endlauf mit Elektroschloss sowie ein Endlosschneckenumlaufgetriebe befinden. -
Seite 4: Beschreibung Der Einzelteile
Beschreibung der Einzelteile 1) Halteplatte 2) Motorgetriebeeinheit 3) Deckel Motorgehäuse 4) Beweglicher Antriebsarm Zusätzliche Vorrichtung: F1001 gerader Teleskoparm (für einflügelige Tore von 0,5 bis max 2 m) Bemaßung Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: •... -
Seite 5: Arbeitsgeräte Und Material
Arbeitsgeräte und Material Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den geltenden Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung wird die Mindestausrüstung für den Installateur dargestellt. Kabelmindeststärken und typen Anschluss Kabeltyp Kabellänge 1 < 10 m Kabellänge 10 <... - Seite 6 Montage - Halteplatte mit Schrauben ø8 und Dübeln ø14 am Pfeiler befestigen, dabei auf einen Mindestabstand von 150 mm ab Boden achten. - Halterung A mit Schrauben ø8 am Torflügel befestigen bzw. anschweißen, dabei die Abstände 450 und 19 mm beachten. Pfeiler Halterung “A”...
- Seite 7 - Den geraden Teil des Armes in die quadratische Antriebswelle stecken. Unterlegscheibe und Schraube M6x20 anbringen und den Arm mit den beiden Haltesteinen befestigen. Die beiden Arme mit Unterlegscheibe und Schraube M8x16 befestigen. Den Motor entriegeln (siehe Seite 7) und den krummen Arm mit Schraube M12x50 und Mutter M12 an der Halterung A befestigen, dabei darauf achten, dass er frei gleitet.
-
Seite 8: Manuelle Entriegelung Des Motors
Einstellung der Mikroschalter für Softstopp im Auf- und Zulauf Bei Öffnen: freigeben und Torflügel in die gewünschte Öffnungsposition bringen. Nocken drehen bis der Mikroschalter einrastet und die im entsprechdnen Nocken befindliche Schraube befestigen. Bei Schließen (nur F 1000): freigeben und den Torflünschte Schließposition bringen. Den unteren Nocken drehen bis der Mikroschalter einrastet und die im entsprechenden Nocken befindliche Schraube befestigen. - Seite 9 Anschluss an Steuerung ZA3N/ZF1N/ZM3E Klemmleiste Steuereinheit Klemmleiste Motor Erdung Wenn nur ein Antrieb verwendet wird (einflügeliges Tor), diesen unabhängig von der Montageseite auf W X Y (M2) anschließen. MONTAGE UND ANSCHLUSS EINES NACH AUSSEN ÖFFNENDEN TORS Im Folgenden werden die Schritte beschrieben, die sich von der Standardmontage unterscheiden. Befestigung der Halterungen Anmerkung: die Darstellungen beziehen sich auf einen links montierten Antrieb.
-
Seite 10: Wartung
Elektrische anschlüsse Für die elektrischen Anschlüsse den Verteilerschacht und die Verteilerschachteln verwenden. Weitere Angaben über Funktionen und Einstellungen finden Sie in den technischen Datenblättern der Steuereinheit. Klemmleiste Steuereinheit Klemmleiste Motor Erdung Wenn nur ein Antrieb verwendet wird (einflügeliges Tor), diesen unabhängig von der Montageseite auf W X Y (M2) anschließen. Wartung Regelmäßige Wartung ☞... -
Seite 11: Register Für Außerplanmäßige Wartungsmaßnahmen
Außerplanmäßige Wartung ⚠ Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfir- men durchgeführt wurden. Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs Unterschrift des Fachmanns Unterschrift des Auftraggebers Durchgeführter Eingriff... -
Seite 12: Abbruch Und Entsorgung
Abbruch und Entsorgung CAME S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Karton, Plastik usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden.
