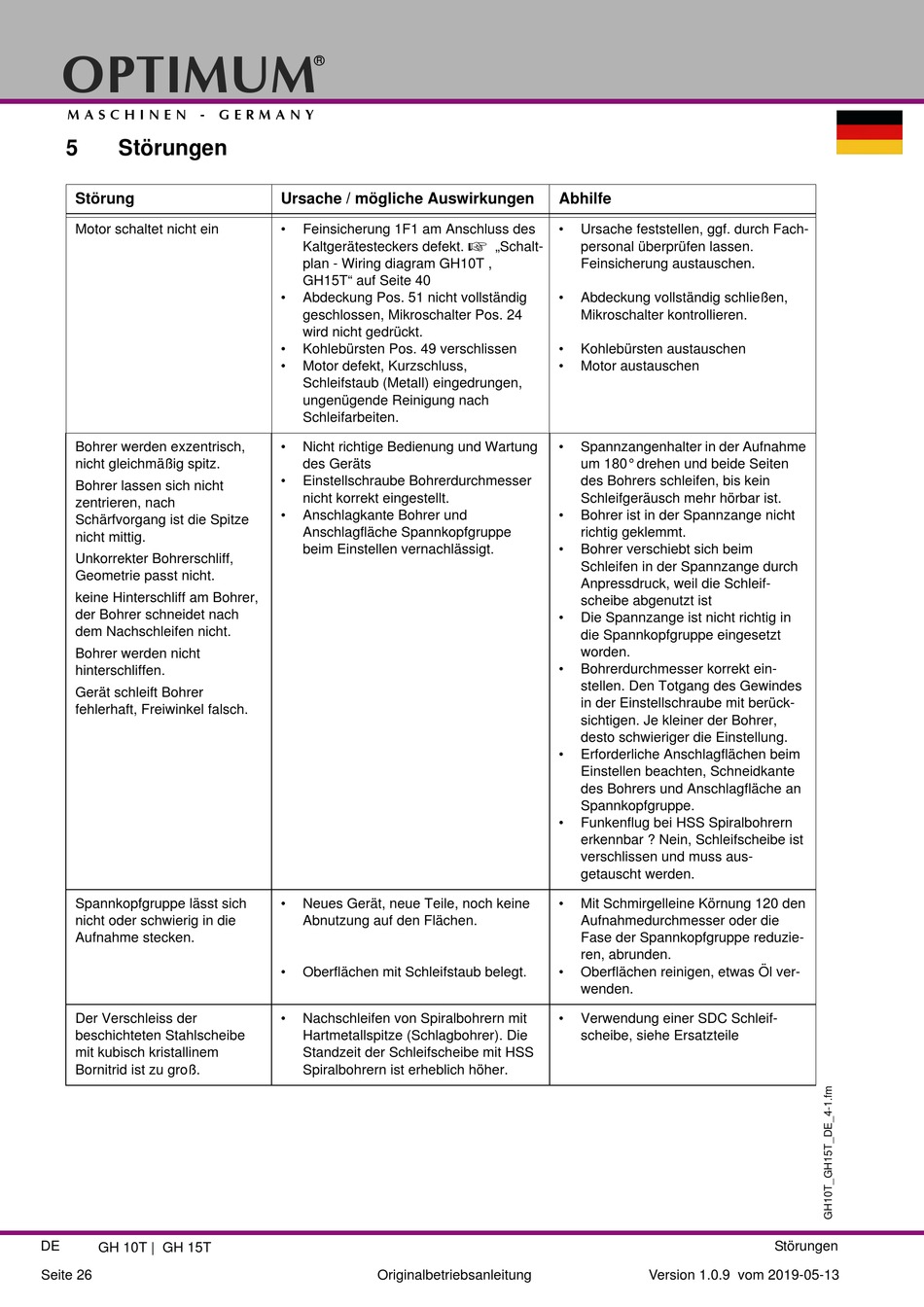

5 Störungen
Störung
Motor schaltet nicht ein
Bohrer werden exzentrisch,
nicht gleichmäßig spitz.
Bohrer lassen sich nicht
zentrieren, nach
Schärfvorgang ist die Spitze
nicht mittig.
Unkorrekter Bohrerschliff,
Geometrie passt nicht.
keine Hinterschliff am Bohrer,
der Bohrer schneidet nach
dem Nachschleifen nicht.
Bohrer werden nicht
hinterschliffen.
Gerät schleift Bohrer
fehlerhaft, Freiwinkel falsch.
Spannkopfgruppe lässt sich
nicht oder schwierig in die
Aufnahme stecken.
Der Verschleiss der
beschichteten Stahlscheibe
mit kubisch kristallinem
Bornitrid ist zu groß.
DE
GH 10T | GH 15T
Seite 26
®
Ursache / mögliche Auswirkungen
• Feinsicherung 1F1 am Anschluss des
Kaltgerätesteckers defekt.
plan - Wiring diagram GH10T ,
GH15T" auf Seite 40
• Abdeckung Pos. 51 nicht vollständig
geschlossen, Mikroschalter Pos. 24
wird nicht gedrückt.
• Kohlebürsten Pos. 49 verschlissen
• Motor defekt, Kurzschluss,
Schleifstaub (Metall) eingedrungen,
ungenügende Reinigung nach
Schleifarbeiten.
• Nicht richtige Bedienung und Wartung
des Geräts
• Einstellschraube Bohrerdurchmesser
nicht korrekt eingestellt.
• Anschlagkante Bohrer und
Anschlagfläche Spannkopfgruppe
beim Einstellen vernachlässigt.
• Neues Gerät, neue Teile, noch keine
Abnutzung auf den Flächen.
• Oberflächen mit Schleifstaub belegt.
• Nachschleifen von Spiralbohrern mit
Hartmetallspitze (Schlagbohrer). Die
Standzeit der Schleifscheibe mit HSS
Spiralbohrern ist erheblich höher.
Originalbetriebsanleitung
Abhilfe
• Ursache feststellen, ggf. durch Fach-

„Schalt- personal überprüfen lassen.
Feinsicherung austauschen.
• Abdeckung vollständig schließen,
Mikroschalter kontrollieren.
• Kohlebürsten austauschen
• Motor austauschen
• Spannzangenhalter in der Aufnahme
um 180° drehen und beide Seiten
des Bohrers schleifen, bis kein
Schleifgeräusch mehr hörbar ist.
• Bohrer ist in der Spannzange nicht
richtig geklemmt.
• Bohrer verschiebt sich beim
Schleifen in der Spannzange durch
Anpressdruck, weil die Schleif-
scheibe abgenutzt ist
• Die Spannzange ist nicht richtig in
die Spannkopfgruppe eingesetzt
worden.
• Bohrerdurchmesser korrekt ein-
stellen. Den Totgang des Gewindes
in der Einstellschraube mit berück-
sichtigen. Je kleiner der Bohrer,
desto schwieriger die Einstellung.
• Erforderliche Anschlagflächen beim
Einstellen beachten, Schneidkante
des Bohrers und Anschlagfläche an
Spannkopfgruppe.
• Funkenflug bei HSS Spiralbohrern
erkennbar ? Nein, Schleifscheibe ist
verschlissen und muss aus-
getauscht werden.
• Mit Schmirgelleine Körnung 120 den
Aufnahmedurchmesser oder die
Fase der Spannkopfgruppe reduzie-
ren, abrunden.
• Oberflächen reinigen, etwas Öl ver-
wenden.
• Verwendung einer SDC Schleif-
scheibe, siehe Ersatzteile
Störungen
