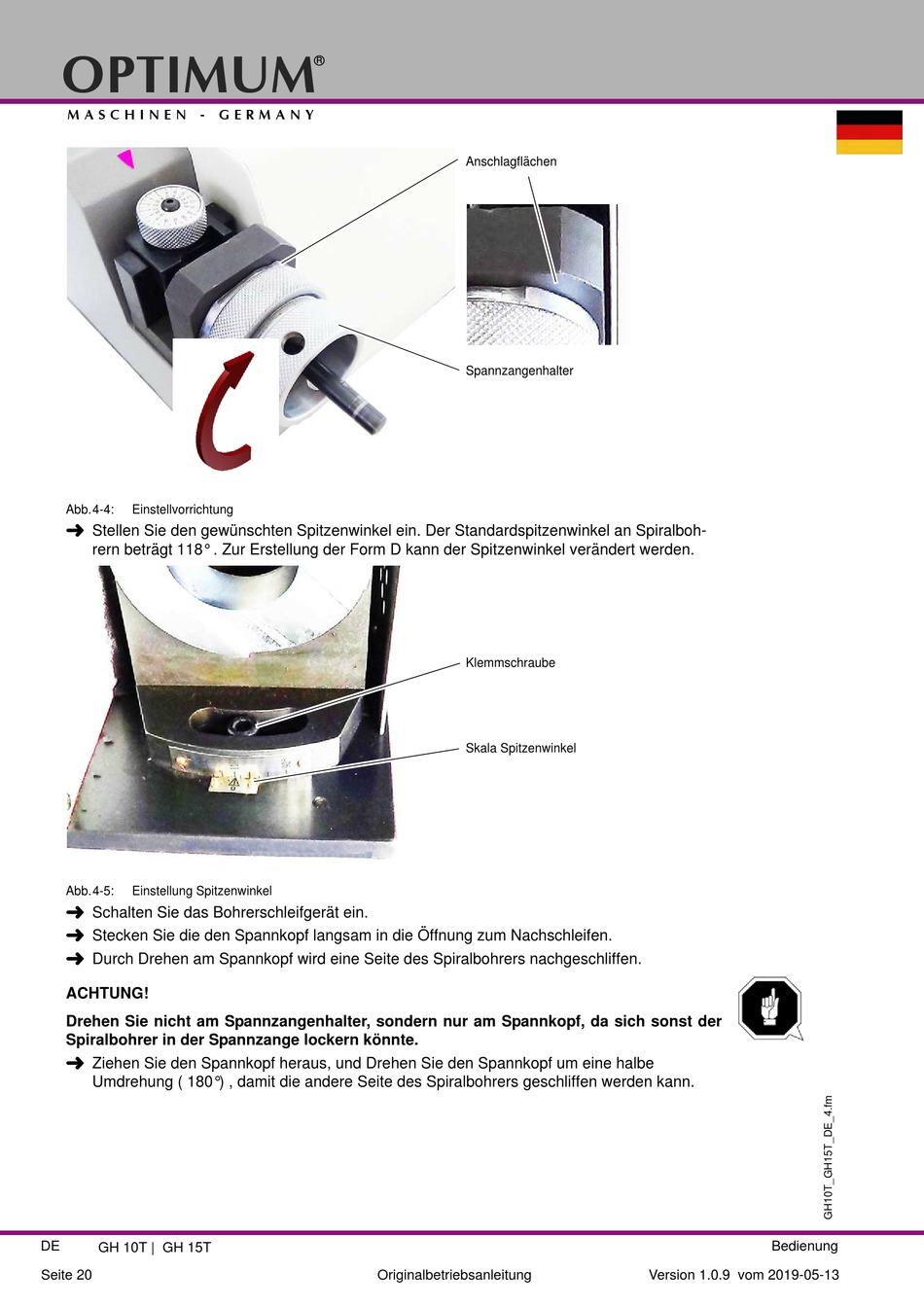

Abb.4-4: Einstellvorrichtung

Stellen Sie den gewünschten Spitzenwinkel ein. Der Standardspitzenwinkel an Spiralboh-
rern beträgt 118° . Zur Erstellung der Form D kann der Spitzenwinkel verändert werden.
Abb.4-5: Einstellung Spitzenwinkel

Schalten Sie das Bohrerschleifgerät ein.

Stecken Sie die den Spannkopf langsam in die Öffnung zum Nachschleifen.

Durch Drehen am Spannkopf wird eine Seite des Spiralbohrers nachgeschliffen.
ACHTUNG!
Drehen Sie nicht am Spannzangenhalter, sondern nur am Spannkopf, da sich sonst der
Spiralbohrer in der Spannzange lockern könnte.

Ziehen Sie den Spannkopf heraus, und Drehen Sie den Spannkopf um eine halbe
Umdrehung ( 180°) , damit die andere Seite des Spiralbohrers geschliffen werden kann.
DE
GH 10T | GH 15T
Seite 20
®
Anschlagflächen
Spannzangenhalter
Klemmschraube
Skala Spitzenwinkel
