8.2

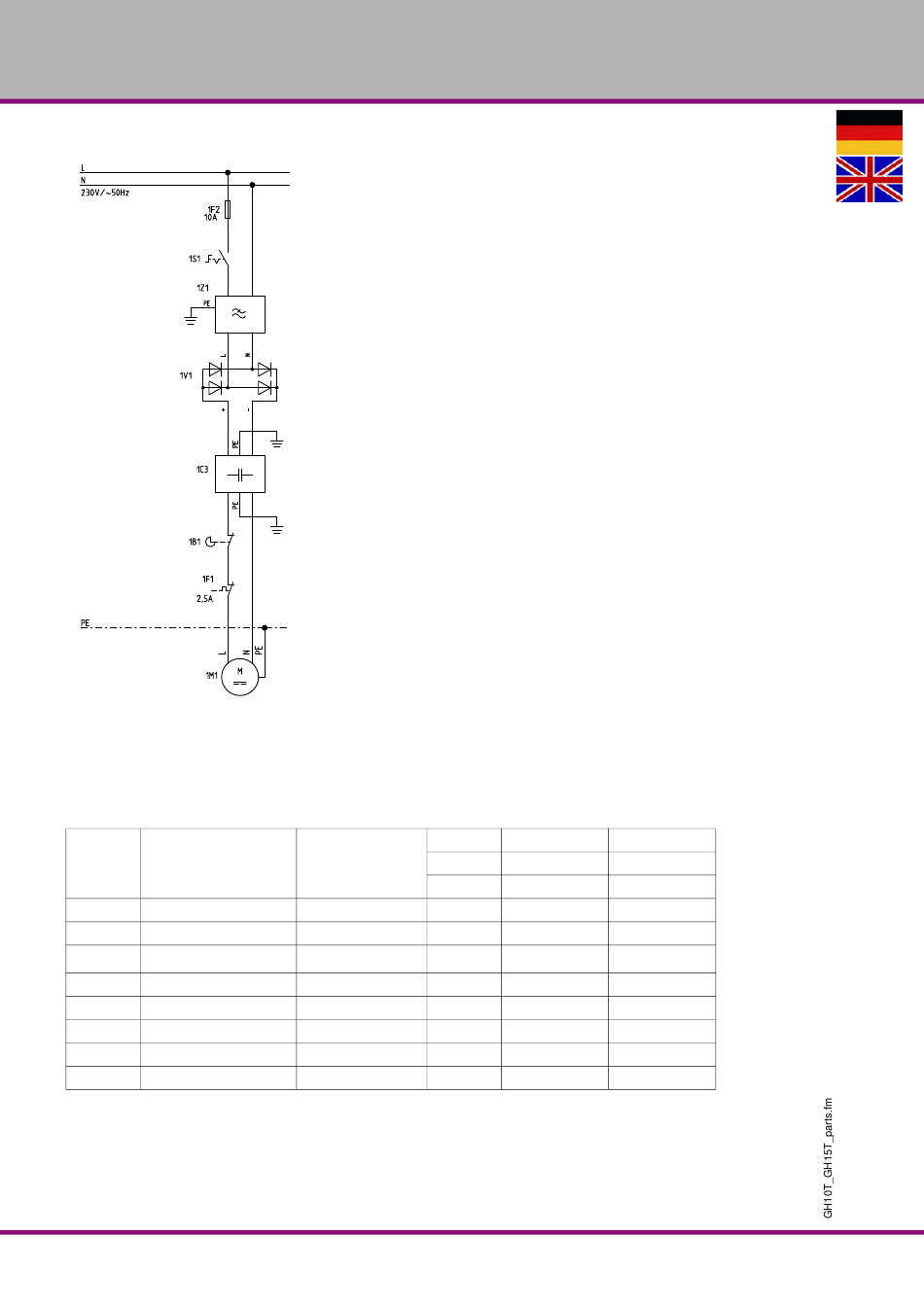

Schaltplan - Wiring diagram GH10T , GH15T

8.2.1

Schaltplan - Wiring diagram

Pos. Bezeichnung
1S1 Schalter Ein-Aus
1V1 Gleichrichter
1B1 Sicherheitsschalter Abdeckung
1F1 Motorschutzschalter
1M1 Motor
1Z1 Netzfilter
1C3 Entstörkondensator
1F2 Sicherung
DE | GB GH15T
40
®
8-2: Schaltplan - Wiring diagram
Designation
Switch On-Off
Rectifier package
Cover safety switch
Motor safety switch
Motor
Line filter
Suppressor capacitor
Fuse
Originalbetriebsanleitung
Menge Artikelnummer
Qty. Item no.
GH10T
1 0310011161S1
1 0310011161V1
1 0310011161B1
1 0310011161F1
1 0310011161M1
1 0310011161Z1
1 0310011161C3
1 0310011161F2
Artikelnummer
Item no.
GH15T
0310011561S1
0310011561V1
0310011561B1
0310011561F1
0310011561M1
0310011561Z1
0310011561C3
0310011561F2
Ersatzteile - Spare parts
