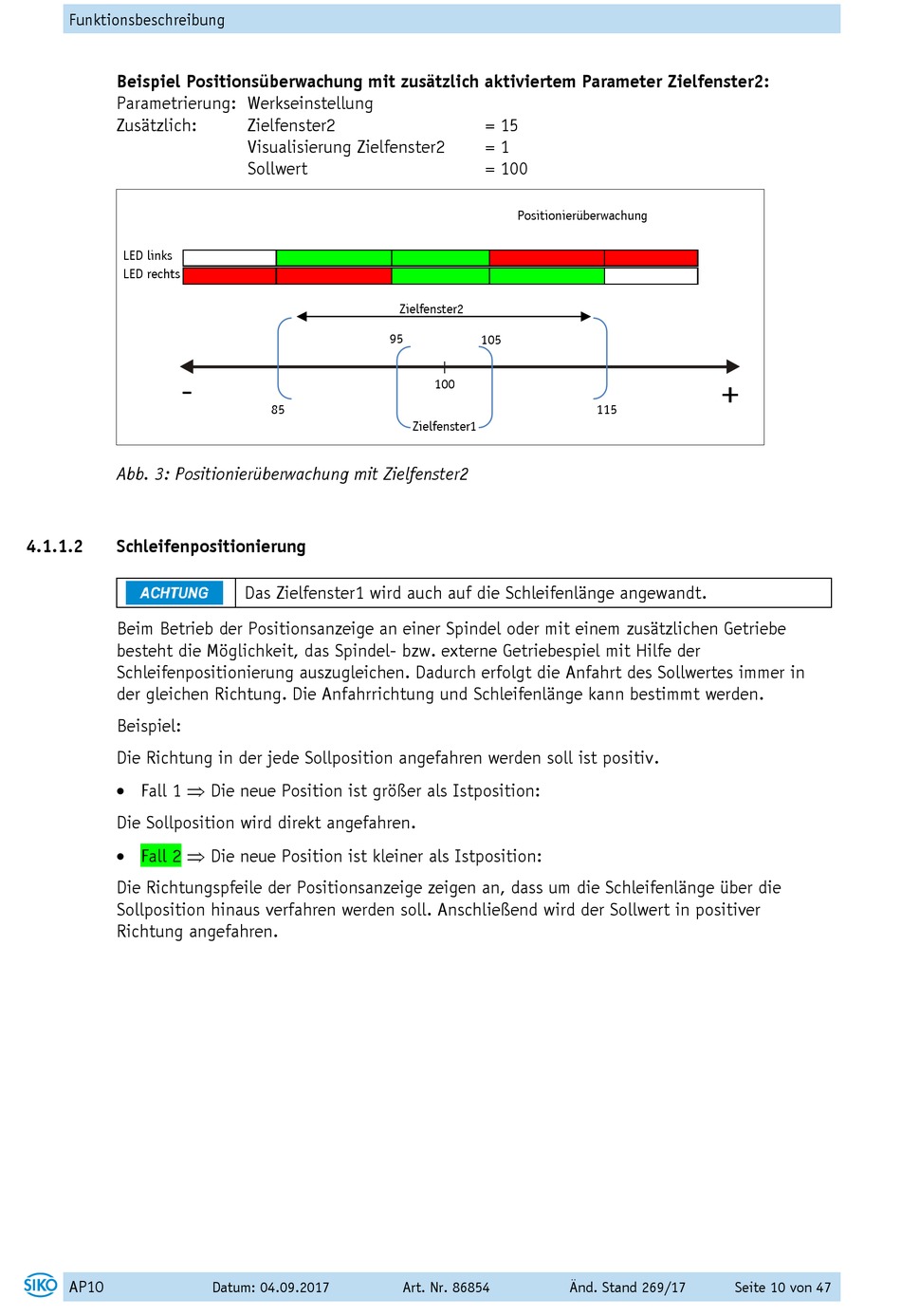

Schleifenpositionierung - Siko AP10 Benutzerhandbuch

Funktionsbeschreibung
Beispiel Positionsüberwachung mit zusätzlich aktiviertem Parameter Zielfenster2:
Parametrierung: Werkseinstellung
Zusätzlich:
LED links
LED rechts
-
Abb. 3: Positionierüberwachung mit Zielfenster2
4.1.1.2

Schleifenpositionierung

Beim Betrieb der Positionsanzeige an einer Spindel oder mit einem zusätzlichen Getriebe
besteht die Möglichkeit, das Spindel- bzw. externe Getriebespiel mit Hilfe der
Schleifenpositionierung auszugleichen. Dadurch erfolgt die Anfahrt des Sollwertes immer in
der gleichen Richtung. Die Anfahrrichtung und Schleifenlänge kann bestimmt werden.
Beispiel:
Die Richtung in der jede Sollposition angefahren werden soll ist positiv.
 Fall 1  Die neue Position ist größer als Istposition:
Die Sollposition wird direkt angefahren.
 Fall 2  Die neue Position ist kleiner als Istposition:
Die Richtungspfeile der Positionsanzeige zeigen an, dass um die Schleifenlänge über die
Sollposition hinaus verfahren werden soll. Anschließend wird der Sollwert in positiver
Richtung angefahren.
AP10
Zielfenster2
Visualisierung Zielfenster2
Sollwert
85
Das Zielfenster1 wird auch auf die Schleifenlänge angewandt.
Datum: 04.09.2017
= 15
= 1
= 100
Positionierüberwachung
Zielfenster2
95
105
100
Zielfenster1
Art. Nr. 86854
+
115
Änd. Stand 269/17 Seite 10 von 47
