Betriebsart Alphanumerische Anzeige - Siko AP10 Benutzerhandbuch

Funktionsbeschreibung
Positionierung in positiver
Richtung
-

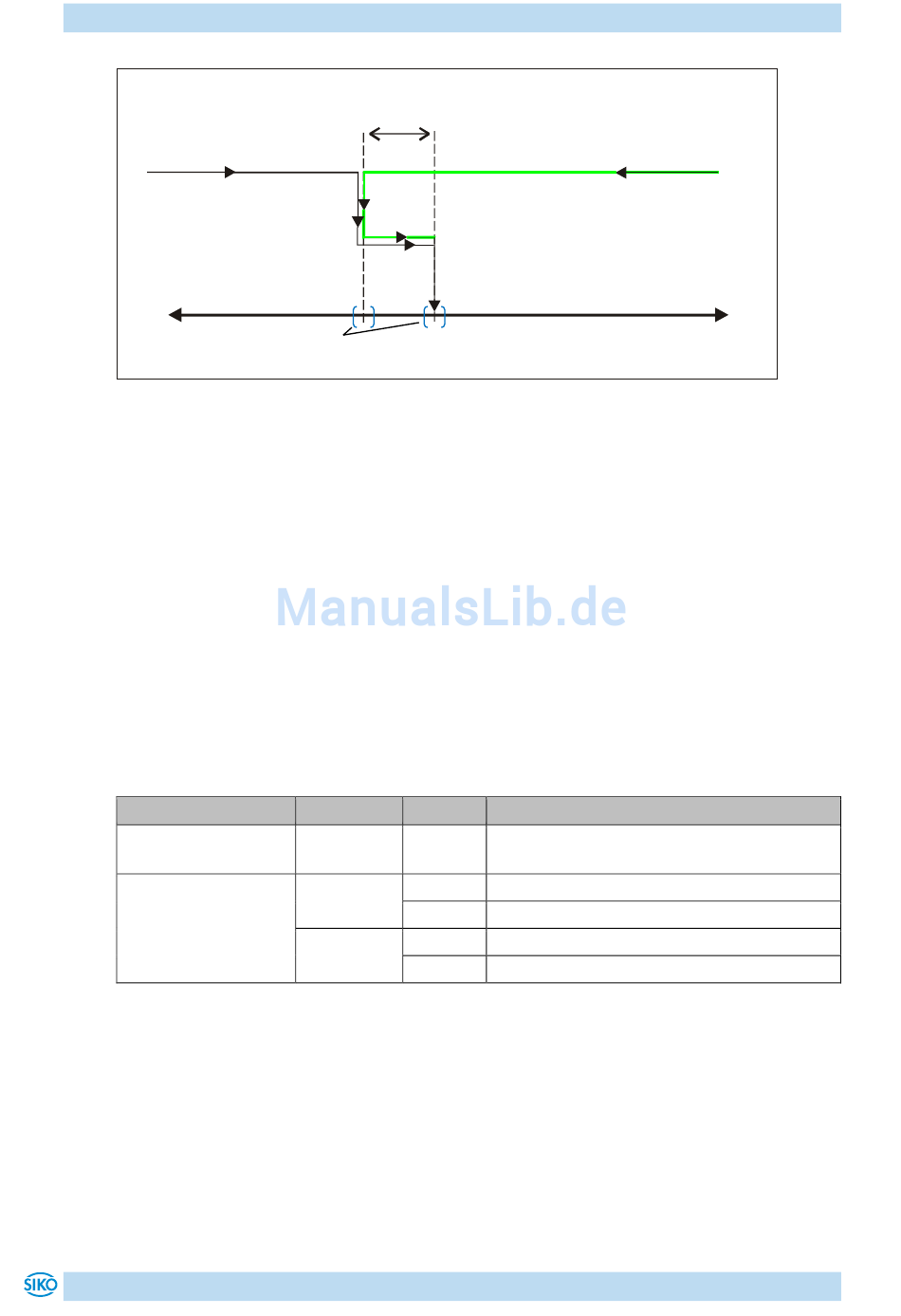

Abb. 4: Positionierung Schleife+
4.1.2

Betriebsart Alphanumerische Anzeige

In dieser Betriebsart können zwei 6-stellige Sollwerte angezeigt werden. Die Quittierung der
Sollwerte erfolgt in Werkseinstellung über die Betätigung der Sterntaste (siehe Kapitel 3.4:
Tasten).
LCD-Anzeige:
Liegt kein gültiger Sollwert vor wird die 1. Zeile leer (blank) dargestellt. In der 2. Zeile
erscheint "---".
Ein gültiger Sollwert wird so lange blinkend dargestellt bis dessen Empfang quittiert wird.
LED-Anzeige:
In Werkseinstellung arbeitet die LED-Anzeige nach folgender Tabelle.
Betriebszustand
Es liegt kein gültiger
Sollwert vor.
Es liegt ein gültiger
Sollwert vor.
Tabelle 4: LED-Anzeige in der Betriebsart Alphanumerische Anzeige
Steuerwort:
Im Steuerwort wird die jeweilige Art (Zahl oder Zeichenfolge) und Gültigkeit des Sollwertes an
die Anzeige übertragen. Zusätzlich besteht die Möglichkeit, die Quittierung des Sollwerts über
das Steuerwort auszuführen.
Zustandswort:
Im Zustandswort wird Art, Gültigkeit und Quittierungsstatus der Sollwerte zurück gemeldet.
AP10
Schleifenlänge
Zielfenster1
LED
beide
LED links
LED rechts
Datum: 04.09.2017
Positionierung in negativer
Richtung
Sollwert
Zustand Bedeutung
aus
rot Quittierung des Sollwert1 ist nicht erfolgt
grün Sollwert1 quittiert
rot Quittierung des Sollwert2 ist nicht erfolgt
grün Sollwert2 quittiert
Art. Nr. 86854 Änd. Stand 269/17
Positionierung: Schleife +
+
Seite 11 von 47
