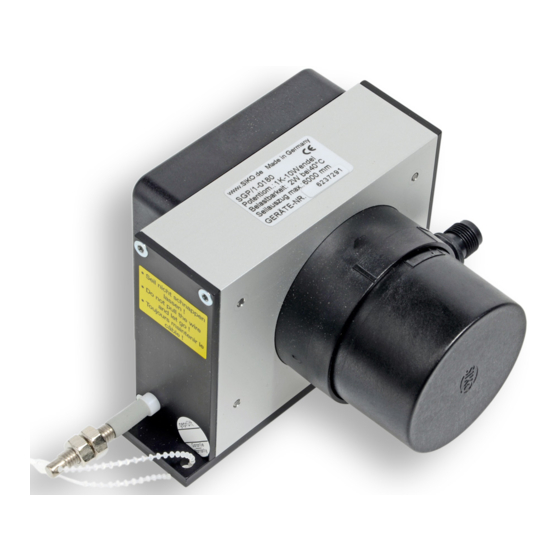

Siko SGP/1 Originalmontageanleitung

Seilzuggeber
Vorschau ausblenden Andere Handbücher für SGP/1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Downloaded from
www.Manualslib.com
SGP/1
Seilzuggeber
Originalmontageanleitung
Wire-Actuated Encoder
Translation of the Original Installation Instructions
206/17
manuals search engine
Deutsch
Seite 2
English
page 21

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siko SGP/1

Inhaltszusammenfassung für Siko SGP/1

  • Seite 1 SGP/1 Seilzuggeber Originalmontageanleitung Deutsch Seite 2 Wire-Actuated Encoder Translation of the Original Installation Instructions English page 21 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Inhaltsverzeichnis

    8 Verfahrgeschwindigkeiten (mm/s) 9 Transport, Lagerung, Wartung und Entsorgung 10 Zubehör 10.1 Seilverlängerung 10.2 Umlenkrolle 10.3 Gegenstecker M12 gerade 11 Technische Daten SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 3: Dokumentation

    Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 4: Zielgruppe

    • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com...

  • Seite 5: Grundlegende Sicherheitshinweise

    Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa- piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung z. B. SGP/1 0023 Varianten-Nr. Geräte-Typ SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 6: Installation

    1. Entfernen Sie den als Transportsicherung angebrachten Kabelbinder . Zwei Durchgangslöcher dienen zur Befestigung auf einer ebene Montagefläche Kabelbinder Montagefläche Abb. 3: Montage SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 3. Nach der Montage mit geöffnetem Seilhaken, Seilhaken wieder schlie- Abb. ßen (siehe Seilhaken Abb. 5: Seilaufnahme mit Haken Abb. 6: Seilhaken geschlossen Abb. 7: Seilhaken geöffnet SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 8: Elektrische Installation

    Haube entgegen dem Uhrzeigersinn um eine 1/4 Umdrehung drehen bis der Bajonettverschluss ausrastet. 2. Die Haube axial vom Getriebegehäuse abnehmen. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 9: Anschlussbelegung

    • 4 pol. Stiftkontakt (M12 A-kodiert) Zubehör Gegenstecker siehe Kapitel 10. Potentiometer ohne Messwandler Belegung Po (Anfangsstellung) Pe (Endstellung) Ansichtseite = S (Schleifer) Steckseite Stiftkontakt SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 10 3. Litzen durch die Verschraubung schieben. Kunststoffeinsatz die Verschraubung einpassen. 4. Die Mutter aufschrauben und die komplette Verschraubung (mit O-Ring zur Abdichtung) an der Haube anbringen. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 11 Belegung Klemme Pe (Endstellung) S (Schleifer) Po (Anfangsstellung) Schraubklemmenbelegung mit R/I-Wandler (MWI) Belegung Klemme I+ (4 ... 20 mA) I- (4 ... 20 mA) SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 12: Lageänderung Kabel- Oder Steckerabgang

    Uhrzeigersinn und ~90° in Richtung des Uhrzeigersinns. 4. Die Innensechskanntschrauben wieder anziehen, Haube aufsetzen und schließen. Innensechskantschrauben Getriebegehäuse Abb. 15: Lageänderung Kabel- oder Steckerabgang SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 13: Einstellung Und Abgleich

    • Mit Trimmpotentiometer Po kann ein Strom von 4 mA bei Auszugslän- gen von 0 ... 15 % der insgesamt möglichen Auszugslänge eingestellt werden. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 14: Abgleich Des R/U-Wandlers (Mwu)

    (10 V) ein Ausgangsstrom von 15 mA nicht überschritten wird. Abb. 18) kann dieser Wert an Mit dem Trimmpotentiometer Pe (siehe die tatsächliche Endstellung der Anwendung angepasst werden. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 15: Was Tun Wenn

    • Dann ist vermutlich der Verstellbereich des Potentiometers zu klein (Schleifer bewegt sich innerhalb des minimalen Bereichs von 15 ... 90 % und überstreicht einen zu kleinen Widerstandsbereich). SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com...

  • Seite 16: Inbetriebnahme

    Messbereich [mm] Verfahrgeschwindigkeit [mm/s] ≤200 1000 ≤300 1250 ≤300 1500 ≤400 1750 ≤490 2000 ≤500 2250 ≤600 2500 ≤700 2750 ≤800 3000 ≤800 SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 17: Transport, Lagerung, Wartung Und Entsorgung

    Stoffe und sind zugleich Wertstoffträger. Der Seilzuggeber muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge- führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beachtet werden. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 18: Zubehör

    • Zubehör SIKO Art. Nr. "UR". Wenn das Seil nicht lotrecht zum Seilausgang befestigt werden kann, ermöglicht der Einsatz einer Umlenkrolle den Auszug in jede beliebige Richtung. SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 19: Gegenstecker M12 Gerade

    Stahlseil (Edelstahl rostfrei) ø0.54 mm Stahlseil (Edelstahl rostfrei) kunststoffummantelt ø0.87 mm Paraleine ø1.05 mm Auszugskraft ≥8 N Messweg/ Seiltromme- 200 mm lumdrehung Beschleunigung ≤23.5 m/s² Gewicht ~0.7 kg SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 20 3600° +10° Verfahrgeschwindigkeit siehe Tabelle Umgebungsbedingungen Ergänzung Umgebungstemperatur -20 … 80 °C -40 … 80 °C T2 (Einzugsgeschwindigkeit ≤800 mm/s) Schutzart IP65 (Potentiometerteil) EN 600529 SGP/1 · Datum 03.07.2017 · Art. Nr. 84050 · Änd. Stand 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 21 9 Transport, Storage, Maintenance and Disposal 10 Accessory 10.1 Wire extension 10.2 Guide roller 10.3 Straight mating connector M12 11 Technical data SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 22: Documentation

    Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 23: Target Group

    Injuries such as cuts caused by the prestressed spiral spring jumping out. Fig. ` Do not open the spring casing of the wire-actuated encoder (see SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com...

  • Seite 24: Identification

    Destruction of the wire-actuated encoder WARNING ` Do not extend the wire beyond the specified maximum extension Fig. length (see SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 25 2. Mount the wire accommodation using the lock nut and the set- ting nut Wire accommodation Lock nut Setting nut Fig. 4: Wire accommodation with thread SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 26: Electrical Installation

    When mounting the system keep a maximum possible distance from lines loaded with interference. If necessary, provide additional installations including screening shields or metallized housings. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 27: How To Open And Close The Device

    Hood Gear's housing axially close clockwise-rotating Fig. 9: Closing SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 28: Pin Assignment

    2. Open the device (see chapter 4.3) and unscrew the PG-screws. Shink sleeve Ferrule Wire cross section: 2x 0.25 mm² or 3x 0.25 mm² Fig. 10: Cable preparation SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 29 Screw connector Fig. 12: Wire connection Screw connector connection without instrument transformer Designation Terminal Pe (End point) S (Moving contact) Po (Start point) SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 30: Changing The Position Of Cable Or Connector Outlet

    3. Now you can rotate the drive's housing , ~220° counter-clockwise and ~90° clockwise. 4. Tighten the Allen screws , put the hood on the device and close it. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 31: Adjustment And Alignment

    Via two trim potentiometers Pe and Po (see Fig. 16) these values can be adjusted to the application's actual start and end position. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32 The steps 1 to 4 are to be repeated until the values are counterbalanced (iterative alignment). Current (Pe) 20 mA (Po) 4 mA Distance Fig. 17: Aligment SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 33: Alignment Of The R/U Transformer (Mwu)

    Alignment 1. Move axis to end position. 2. Turn potentiometer Pe until an output voltage 10 V is measured. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 34: What To Do If

    This will ensure correct installation and the operating reliability of the device. Before starting check again: • correct polarity of the supply voltage. • correct cable connection. • correct mounting of the device. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 35: Travel Speeds (Mm/S)

    The wire-actuated encoder has received life- time lubrication and need not be lubricated under normal operating con- ditions. SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 36: Accessory

    Screw connector Connecting piece Clamping sleeve Fig. 20: Mounting wire extension SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 37: Guide Roller

    4. Screw wires into socket 5. Mount parts 6. Screw pressing screw and coupling sleeve together. Fig. 21: Straight mating connector M12 SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 38: Technical Data

    Operating voltage 15 … 28 V DC at 3 mA without load Output voltage 0 … 10 V DC Resistance 2 … 10 kΩ against GND Load ≤15 mA SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 39 Ambient conditions Additional information Ambient temperature -20 … 80 °C -40 … 80 °C T2 (draw-in speed ≤800 mm/s) Protection category IP65 (potentiometer part) EN 600529 SGP/1 · Date 03.07.2017 · Art. No. 84050 · Mod. status 206/17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 40 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de Downloaded from www.Manualslib.com manuals search engine...
