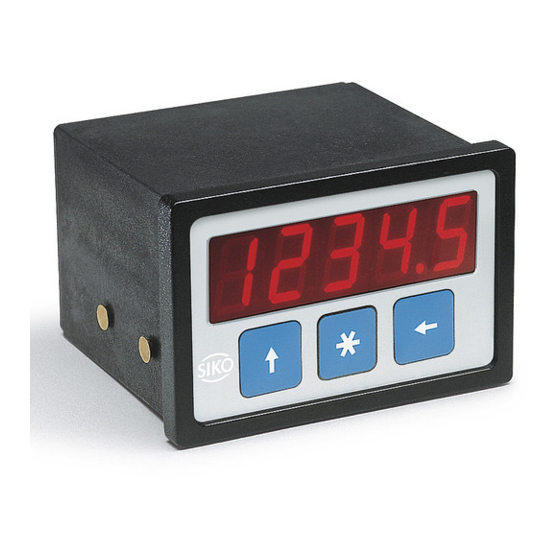

Siko MA07/1 Benutzerinformation

Benutzerinformation
MA07/1
Inkrementale Messanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nunmmer eine detaillierte Bestellbezeichnung zu.
z.B. MA07/1-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
MA07/1 Datum 29.03.2005
Varianten-Nr.
Geräte-Typ
Einbau
Gerät ohne Befestigungsspangen in den Schaltta-
felausschnitt schieben, danach den Bügel vorne
einrasten (1) und durch Herunterdrücken (2) am
Gehäusekörper befestigen. Befestigungsschrauben
anziehen (3).
Abb. 1 : Einbau
4. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungslos
erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
dass induktive oder kapazitive Störungen nicht
auf die Anzeige oder deren Anschlussleitungen
einwirken können ! Durch geeignete Kabelfüh-
rung und Verdrahtung können Störeinflüsse (z.B.
von Schaltnetzteilen, Motoren, getakteten Reglern
oder Schützen) vermindert werden.
Erforderliche Maßnahmen:
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm², max. 0,5 mm².
• Die Verdrahtung von Abschirmung und Masse
(0V) muss sternförmig und großflächig erfolgen.
Der Anschluss der Abschirmung an den Potential-
ausgleich muss großflächig (niederimpedant) er-
folgen.
• Das System muss in möglichst großem Abstand
von Leitungen eingebaut werden, die mit Störun-
gen belastet sind; ggfs. sind zusätzliche Maßnah-
men wie Schirmbleche oder metallisierte Gehäu-
se vorzusehen. Leitungsführungen parallel zu Ener-
gieleitungen vermeiden.
Art.Nr. 78359
Schalttafel
Änd.Stand 100/05 1
