Allgemeine Hinweise

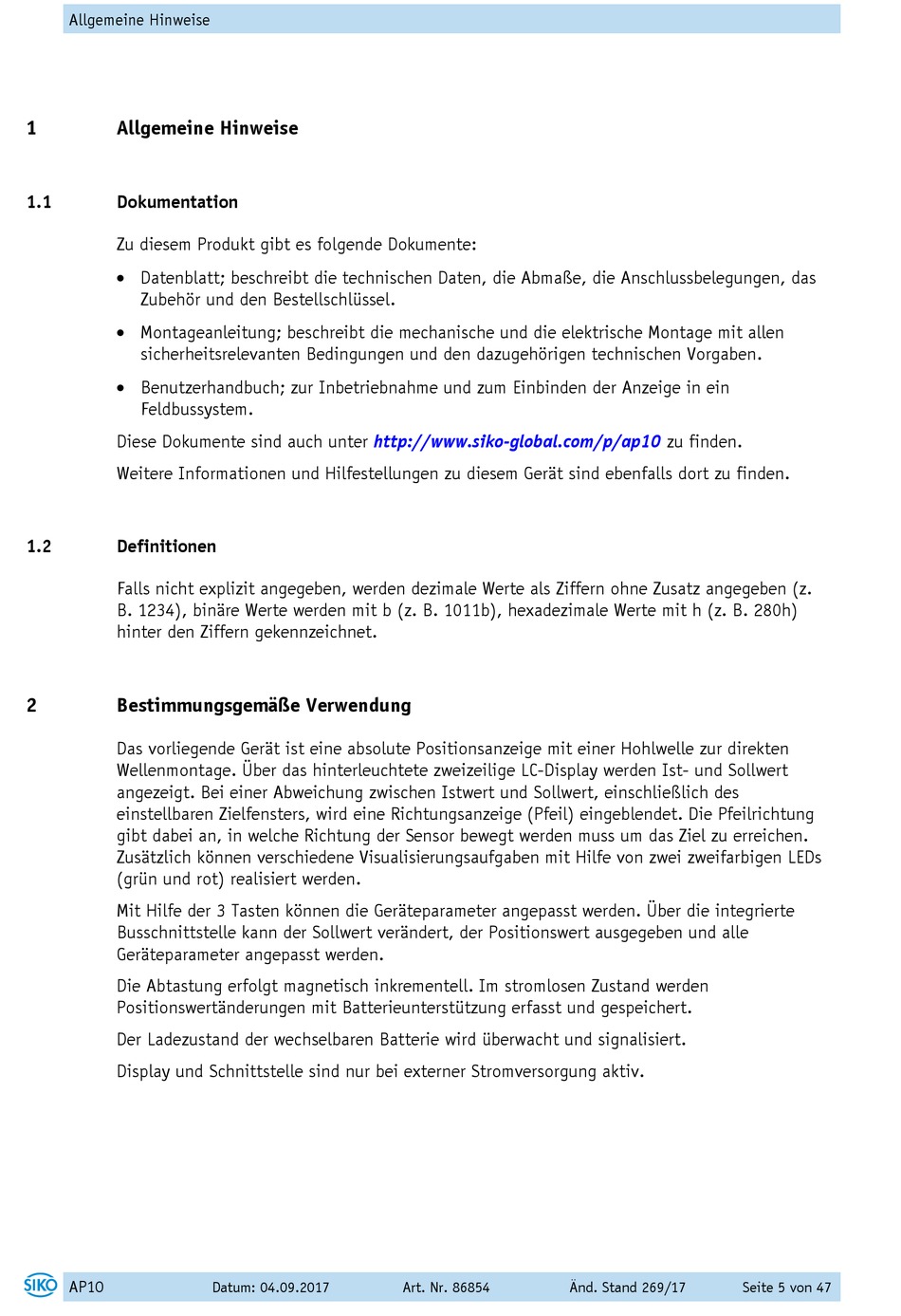

1 Allgemeine Hinweise
1.1

Dokumentation

Zu diesem Produkt gibt es folgende Dokumente:
 Datenblatt; beschreibt die technischen Daten, die Abmaße, die Anschlussbelegungen, das
Zubehör und den Bestellschlüssel.
 Montageanleitung; beschreibt die mechanische und die elektrische Montage mit allen
sicherheitsrelevanten Bedingungen und den dazugehörigen technischen Vorgaben.
 Benutzerhandbuch; zur Inbetriebnahme und zum Einbinden der Anzeige in ein
Feldbussystem.
Diese Dokumente sind auch unter
Weitere Informationen und Hilfestellungen zu diesem Gerät sind ebenfalls dort zu finden.
1.2

Definitionen

Falls nicht explizit angegeben, werden dezimale Werte als Ziffern ohne Zusatz angegeben (z.
B. 1234), binäre Werte werden mit b (z. B. 1011b), hexadezimale Werte mit h (z. B. 280h)
hinter den Ziffern gekennzeichnet.
2 Bestimmungsgemäße Verwendung
Das vorliegende Gerät ist eine absolute Positionsanzeige mit einer Hohlwelle zur direkten
Wellenmontage. Über das hinterleuchtete zweizeilige LC-Display werden Ist- und Sollwert
angezeigt. Bei einer Abweichung zwischen Istwert und Sollwert, einschließlich des
einstellbaren Zielfensters, wird eine Richtungsanzeige (Pfeil) eingeblendet. Die Pfeilrichtung
gibt dabei an, in welche Richtung der Sensor bewegt werden muss um das Ziel zu erreichen.
Zusätzlich können verschiedene Visualisierungsaufgaben mit Hilfe von zwei zweifarbigen LEDs
(grün und rot) realisiert werden.
Mit Hilfe der 3 Tasten können die Geräteparameter angepasst werden. Über die integrierte
Busschnittstelle kann der Sollwert verändert, der Positionswert ausgegeben und alle
Geräteparameter angepasst werden.
Die Abtastung erfolgt magnetisch inkrementell. Im stromlosen Zustand werden
Positionswertänderungen mit Batterieunterstützung erfasst und gespeichert.
Der Ladezustand der wechselbaren Batterie wird überwacht und signalisiert.
Display und Schnittstelle sind nur bei externer Stromversorgung aktiv.
AP10
http://www.siko-global.com/p/ap10
Datum: 04.09.2017 Art. Nr. 86854 Änd. Stand 269/17
zu finden.
Seite 5 von 47
