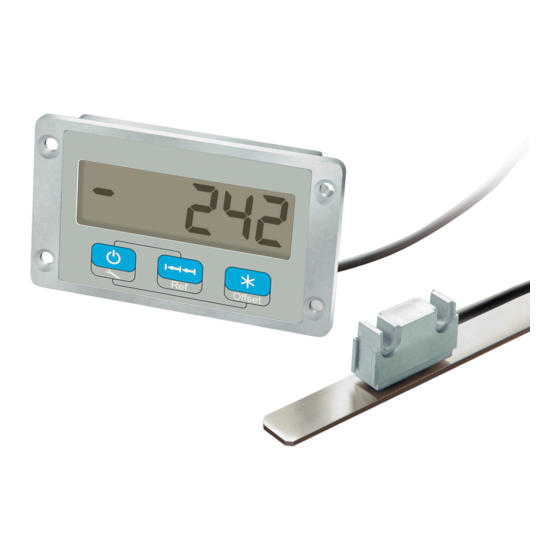

Siko MA508/1 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Siko Anleitungen
  4. Messgeräte
  5. MA508/1
  6. Montageanleitung

Siko MA508/1 Montageanleitung

Vorschau ausblenden Andere Handbücher für MA508/1:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
MA508/1
Standard
Zusatz zur Originalmontageanleitung
Standard
Additional to the Original Installation Instructions
27/18
Software S
Deutsch
Seite 2
English
page 11

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siko MA508/1

Inhaltszusammenfassung für Siko MA508/1

  • Seite 1 MA508/1 Software S Standard Deutsch Zusatz zur Originalmontageanleitung Seite 2 Standard English Additional to the Original Installation Instructions page 11 27/18...

  • Seite 2: Inhaltsverzeichnis

    3 Tastenfunktionen 4 Programmiermodus 5 Parameterbeschreibung 6 Eingabemodus 6.1 Rücksetzfunktion (Referenzieren) 6.2 Kettenmaßfunktion 6.3 Referenz- bzw. Offsewertänderung 7 Fehlerbehandlung 8 Anwendungsbeispiel 8.1 Längenmessung 8.2 Winkelmessung 9 Anhang: Parameterliste MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 3: Dokumentation

    üblicherweise nur einmal bei der ersten Inbetriebnahme und Einrichtung der Magnetbandsensoren bzw. Anwendung. Die Parameter können jederzeit geändert oder kontrolliert werden. Die gewählten Werte werden nichtflüchtig gespeichert. Bezeichnung, Funktion und wählbare Werte siehe Kapitel 5. MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 4: Parameterbeschreibung

    Auflösung: Legt die Auflösung der Anzeige fest. Der Para- meter "FrEi" lässt die Programmierung eines Rechenfak- tors zu. Wertebereich: 1, 0.1, 0.05. 0.01 (mm), In 0.01, In 0.001 (inch), FrEi. MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...
  • Seite 5 Bewegung des Sensors oder durch das Betätigen der Taste PErio Abschaltzeit: Zeitdauer zwischen letzter Messung und der automatischen Abschaltung (nur möglich, wenn Abschaltart = "Ein"). 0.02h (~1 min), 0.2h (~10 min), 0.5h (~30 min), 1h (~1 h) MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 6: Eingabemodus

    • Betätigen der -Taste setzt die Messanzeige auf den Referenzwert und Offsetwert zurück. • Ist der Menüpunkt Verzögerung Rücksetzfunktion (4_Abs) auf "Ein" programmiert, -Taste ~3 s gedrückt halten bis referenziert ist. MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 7: Kettenmaßfunktion

    ~30 s keine Tastatureingabe erfolgt oder nochmals die -Taste gedrückt wird, während "rEF" bzw. "oFS" angezeigt wird. Wird der Wert angezeigt, zum Verlassen des Menüs gleichzeitig die Tasten betätigen. MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 8: Fehlerbehandlung

    7. Programmiermodus verlassen (siehe Kapitel 4). 8 Anwendungsbeispiel 8.1 Längenmessung Anforderungen: Anzeigegenauigkeit 1/10 mm Anzeige soll über Fronttaste genullt werden Anzeige Bezeichnung Eingabe AUFL Auflösung Nachkommastelle Referenzwert 0000.0 Offset 0000.0 ZAEhL Zählrichtung Ab (Standard) MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 9: Winkelmessung

    FrEi Rechenfaktor 0.0382 Nachkommastelle Referenzwert 0000.0 Offset 0000.0 ZAEhL Zählrichtung AUto Abschaltart PErio Abschaltzeit 0.5h 4_AbS Verzögertes Rücksetzen F_AbS Freigabe Reset F_rEL Freigabe Kettenmaß F_rEF Freigabe Referenzwert Sprache MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...

  • Seite 10: Anhang: Parameterliste

    4_AbS Verzögerung Rücksetzfunktion: AUS, Ein F_AbS Freigabe Resetfunktion: AUS, Ein F_rEL Freigabe Kettenmaßfunktion: AUS, Ein F_rEF Freigabe Referenzwertänderung: AUS, Ein F_oFS Freigabe Offsetwertänderung: AUS, Ein Sprache: d, E MA508/1-S · Datum 19.01.2018 · Art. Nr. 88409 · Änd. Stand 27/18...
  • Seite 11 6.1 Reset function (referencing) 6.2 Incremental measurement 6.3 Reference and/or offset value modification 7 Trouble shooting 8 Application Examples 8.1 Length measurement 8.2 Angle measurement 9 Appendix: Parameter list MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 12: Documentation

    Parameters can be modified and checked at any time. The values chosen are stored in a non-volatile memory. For designa- tion, function and selectable values see chapter 5. MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 13: Parameter Description

    "choice" Resolution: determines the display's resolution. Parameter "FrEE" allows the programming of a calculation factor. Value range: 1, 0.1, 0.05. 0.01 (mm), In 0.01, In 0.001 (inch), FrEE. MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...
  • Seite 14 PErio Passivation time: Period between the last measurement and automated deactivation (only possible if passivation type = "on"). 0.02h (~1 min), 0.2h (~10 min), 0.5h (~30 min), 1h (~1 h) MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 15: Input Mode

    • If the Delay of reset function menu item (4_AbS) is programmed to "on", hold down the key for ~3 s until referencing is completed. MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 16: Incremental Measurement

    The electronic display can detect error states and show them on the dis- play panel: Message Description Action FULL Display overrun Check parameters and adjust them if necessary. Calibrate the display unit. MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 17: Application Examples

    Offset value 0000.0 Counting direction dn (standard) AUto Deactivation type 4_AbS Delayed resetting F_AbS Reset enable F_rEL Incremental measurement enable F_rEF Reference value enable F_oFS Offset enable Language MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 18: Angle Measurement

    Reference value 0000.0 Offset 0000.0 Counting direction AUto Deactivation type PErio Deactivation time 0.5h 4_AbS Delayed resetting F_AbS Reset enable F_rEL Incremental measurement enable F_rEF Reference value enable Language MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...

  • Seite 19: Appendix: Parameter List

    Reset function enable: oFF, on F_rEL Incremental measurement function enable: oFF, on F_rEF Reference value change enable: oFF, on F_oFS Offset value change enable: oFF, on Language: d, E MA508/1-S · Date 19.01.2018 · Art. No. 88409 · Mod. status 27/18...
  • Seite 20 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
