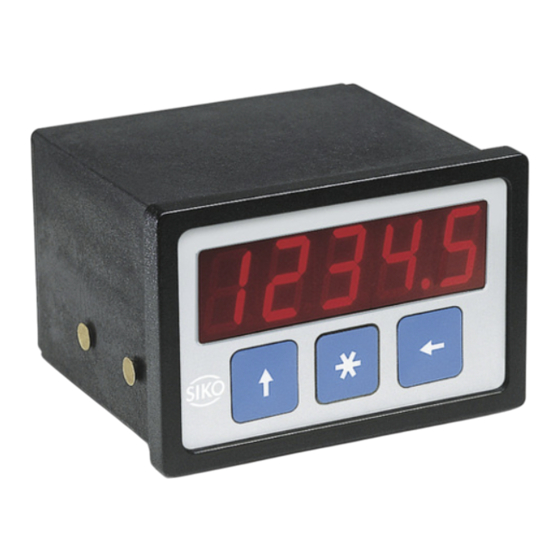

Siko MA07/1 Benutzerinformation

Siko MA07/1 Benutzerinformation

Inkrementale messanzeige
Vorschau ausblenden Andere Handbücher für MA07/1:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Benutzerinformation
MA07/1
Inkrementale Messanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nunmmer eine detaillierte Bestellbezeichnung zu.
z. B. MA07/1-0023
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
MA07/1
Datum 20.11.2012
Varianten-Nr.
Geräte-Typ
wie z. B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Einbau
Gerät ohne Befestigungsspangen in den Schaltta-
felausschnitt schieben, danach den Bügel vorne
einrasten (1) und durch Herunterdrücken (2) am
Gehäusekörper befestigen. Befestigungsschrauben
anziehen (3).
Abb. 1: Einbau
4. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungslos
erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
dass induktive oder kapazitive Störungen nicht
auf die Anzeige oder deren Anschlussleitungen
einwirken können! Durch geeignete Kabelfüh-
rung und Verdrahtung können Störeinflüsse (z. B.
von Schaltnetzteilen, Motoren, getakteten Reglern
oder Schützen) vermindert werden.
Erforderliche Maßnahmen
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14 mm², max. 0,5 mm².
• Die Verdrahtung von Abschirmung und Masse (0 V)
muss sternförmig und großflächig erfolgen. Der
Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System muss in möglichst großem Abstand von
Leitungen eingebaut werden, die mit Störungen
belastet sind; ggfs. sind zusätzliche Maßnahmen
Art.Nr. 78359
Schalttafel
Änd. Stand 432/12
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siko MA07/1

  • Seite 1 Hinweise zur Störsicherheit • Garantieansprüche gelten nur für Produkte der Alle Anschlüsse sind gegen äußere Störeinflüsse Firma SIKO GmbH. Bei dem Einsatz in Verbindung geschützt. Der Einsatzort ist aber so zu wählen, mit Fremdprodukten besteht für das Gesamtsystem dass induktive oder kapazitive Störungen nicht kein Garantieanspruch.
  • Seite 2 Die Bedienung und Programmierung der Anzeige 0 V, Schirm Geberversorgung erfolgt mit den drei frontseitigen Folientasten. N.C. 0 V Freigabe Konfiguration Eingang Freigabe Konfiguration (masseschaltend) Tastenfunktionen Pfeiltaste zur Eingabe und Auswahl der Parame- 10 GND ter. MA07/1 Datum 20.11.2012 Art.Nr. 78359 Änd. Stand 432/12...
  • Seite 3 EIn; Aus Freigabe Rücksetzen SEt_F EIn; Aus _FSt_ Kettenmaß EIn; Aus Funktion -Taste Zykluszeit _CYC_ HI (1000 ms), Lo (71 ms) Anzeige (Hz/Upm) _tl_ 1 (Hz), 60 (Upm) Tab. 1: Programmierbare Parameter MA07/1 Datum 20.11.2012 Art.Nr. 78359 Änd. Stand 432/12...
  • Seite 4: Parameterbeschreibung

    Indexmarke des Ge- _tI_ Anzeige: Auswahl der Anzeigeeinheit. bers. "1" Frequenzanzeige in Hz "hAnd" manuelles Rücksetzen des Zählers "60" Anzeige in Umdrehungen pro Minute durch Aktivierung des Eingangs RFS (Schließerfunktion). MA07/1 Datum 20.11.2012 Art.Nr. 78359 Änd. Stand 432/12...
  • Seite 5: Manuelle Referenzierung

    Symbol "_oFF_" angezeigt. Die passiv aktiv passiv Werteingabe erfolgt über die Pfeiltasten. Abb. 5: Signaltypen für Referenzierung Mit Drücken von wird der Wert übernommen und gespeichert. Danach wird automatisch in den An- zeigemode zurückgeschaltet. MA07/1 Datum 20.11.2012 Art.Nr. 78359 Änd. Stand 432/12...
  • Seite 6 Abhilfe: Spannungsversorgung überprüfen. Referenz- Inkrementalgeber punktgeber Weitere technische Informationen erhalten Sie aus dem SIKO Prospekt "Elektronische Messanzeigen". Inkrementale Messanzeige MA07/1 Abb. 6: Prinzipaufbau Referenzierung Hinweis zur Referenzpunktjustage Fahren Sie die Antriebsspindel exakt an die Stelle, die dem Referenzwert entspricht, den Sie zuvor nach Abschnitt 5 programmiert haben.
