Installation
Abbildung 3.2
Flachkabel falsch eingelegt

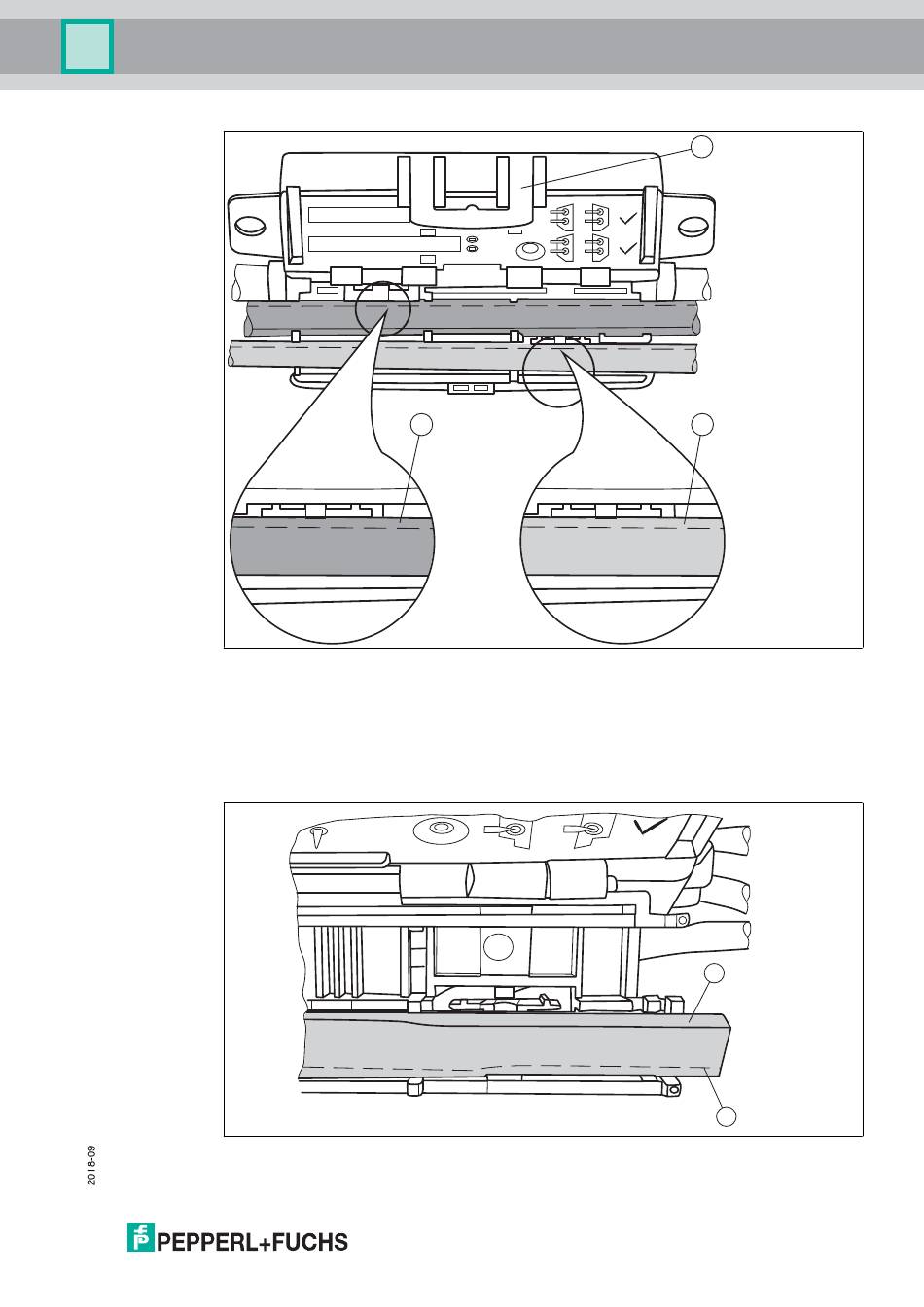

Die nachfolgende Abbildung zeigt ein falsch eingelegtes Flachkabel. Die Profilkante (2) zeigt
nicht zum Motorsteuermodul, somit ist das Flachkabel verpolt eingelegt. Das Flachkabel liegt
mit einer Wölbung am Verpolschutz (1) auf, dadurch ist das vollständige Schließen der
Kabelführung nicht möglich (mechanische Verpolsicherung).
Abbildung 3.3
YELLOW
BLACK AUX
3
Flachkabel über breite Seite anschließen (Profilkante gestrichelt)
Flachkabel falsch eingelegt (Profilkante gestrichelt)
