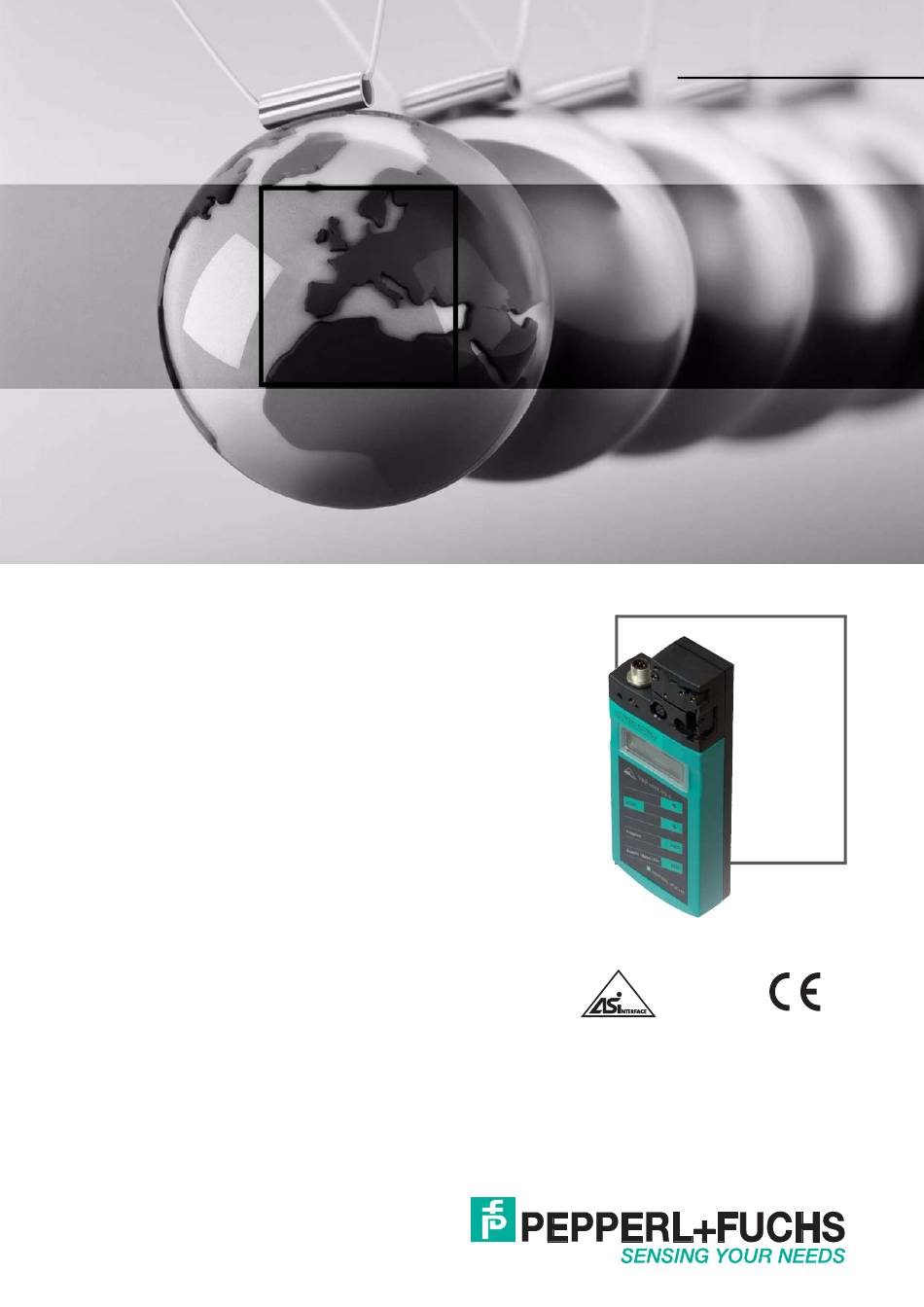

- Seite 1 FABRIKAUTOMATION QUICK START GUIDE VBP-HH1-V3.0-V1 AS-Interface Handheld...
- Seite 2 VBP-HH1-V3.0-V1 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 AS-Interface-Anschlussadapter ............7 2.3.2 LC-Display ..................7 2.3.3 Tastenbelegung ................. 8 2.3.4 Tastenkombinationen ................. 8 2.3.5 Anschlüsse ..................9 2.3.6 Anwendungsbeispiel (nur VBP-HH1-V3.0-V1) ......... 10 Inbetriebnahme................. 11 Vorbereitung ..................11 Betrieb ..................13 Betriebsmodus Adressierung............13 Weitere Betriebsmodi ................ 14...
- Seite 4 VBP-HH1-V3.0-V1 Einleitung Einleitung Zweck dieser Kurzanleitung Diese Kurzanleitung soll es Ihnen ermöglichen, die grundlegende Bedienung des Gerätes zu erlernen. Dennoch ersetzt diese Kurzanleitung nicht das Handbuch. Produktdokumentation im Internet Die komplette Dokumentation und weitere Informationen zu Ihrem Produkt finden Sie auf http://www.pepperl-fuchs.com.
- Seite 5 VBP-HH1-V3.0-V1 Produktbeschreibung Produktbeschreibung Einsatz und Anwendung des Handhelds Üblicherweise werden AS-Interface-Slaves mit Hilfe eines Handheld adressiert. Zum Adressiern der Slaves sind in der Regel mehrere Schritte notwendig, die Sie durch den Einsatz des Handhelds zukünftig noch schneller und unkomplizierter durchführen können: Eigentliche Adressierung des AS-Interface-Slaves ■...
- Seite 6 VBP-HH1-V3.0-V1 Produktbeschreibung Anzeigen und Bedienelemente M12-Stecker zum Anschluss einer externen Spannungsversorgung (nur VBP-HH1-V3.0-V1). AS-Interface-Anschlussadapter LC-Display Pfeiltaste hoch Pfeiltaste runter Taste PRG Taste ADR Anschlussbuchse für Ladegerät Taste Mode...
- Seite 7 ■ Für Gerätebauformen mit integrierter Adressierbuchse verwenden Sie bitte das Adapterkabel VAZ-PK-1,5M-V1-G. nur VBP-HH1-V3.0-V1: Auf der Gehäusestirnseite befindet sich ein zusätzlicher M12-Stecker. Zum einen bietet er eine Anschlussmöglichkeit externer Hilfspannung AUX für Slaves, die diese am Anschlussadapter erwarten. Zum anderen können Sie aufgrund integrierter Entkoppelspulen DC- oder AS- Interface-Spannung anschließen, um Slaves direkt damit zu speisen und so den internen Akku...
- Seite 8 VBP-HH1-V3.0-V1 Produktbeschreibung Anzeige der gelesenen Daten ■ Anzeige der zu schreibenden Daten ■ Adressfeld In diesem Bereich des Displays werden alle AS-Interface-Slaves des AS-Inferface-Netzes angezeigt: Falls das Adressiergerät AS-Interface Slaves aus verschiedenen Adressräumen erkennt, ■ werden die verschiedenen Adressräume im rechten Teil des Adressfelds wie folgt gekennzeichnet: •...
- Seite 9 1. + AS-Interface/DC 2. - AUX 3. - AS-Interface/DC 4. + AUX Abbildung 2.3 Slaveanschluss (M12-Buchse) 1. + AS-Interface 2. - AUX (nur VBP-HH1-V3.0-V1) reserviert (nur VBP-HH1-V3.0) 3. - AS-Interface 4. + AUX (nur VBP-HH1-V3.0-V1) reserviert (nur VBP-HH1-V3.0) 5. reserviert (nicht anschließen)
- Seite 10 VBP-HH1-V3.0-V1 Produktbeschreibung 2.3.6 Anwendungsbeispiel (nur VBP-HH1-V3.0-V1) Einschleifen externer Versorgungsspannung zur 1. Versorgung starker Verbraucher. Einspeisung durch: • AUX - Ein-/Ausgänge • AS-Interface/DC - Ein-/Ausgänge 2. Schonung des Akkus • längere Betriebszeit Externe Spannungsversorgung (M12-Stecker) 1. + AS-Interface/DC 2. - AUX 3.
- Seite 11 VBP-HH1-V3.0-V1 Inbetriebnahme Inbetriebnahme Vorbereitung Der Akku des Adressiergeräts ist im Auslieferzustand geladen. Dennoch kann es - bedingt durch die Selbstentladung des Akkus - dazu kommen, dass der Ladezustand zum Betrieb des Adressiergeräts nicht mehr ausreicht. Vor der ersten Inbetriebnahme empfiehlt es sich daher, den Akku des Adressiergeräts mindestens 24 Stunden zu laden.
- Seite 12 VBP-HH1-V3.0-V1 Inbetriebnahme Betriebsmodus wechseln Sie haben mehrere Möglichkeiten, verschiedene Betriebsmodi einzustellen. 1. Um einen Betriebsmodus zu wechseln, drücken Sie kurz die Taste MODE 2. Alternativ dazu, halten Sie die Taste gedrückt und blättern Sie mit den Tasten MODE durch die einzelnen Betriebsmodi.
- Seite 13 VBP-HH1-V3.0-V1 Betrieb Betrieb Betriebsmodus Adressierung Die Adressierung ist in 3 Einzelvorgänge aufgeteilt. Die folgende Tabelle zeigt die einzelnen Vorgänge: Hinweis! Achten Sie darauf, dass beim Adressieren von AS-Interface-Slaves, die an das Handheld angeschlossen sind, die Adresse 0 nicht mehrfach belegt ist. Ansonsten kann es zur Fehlermeldung kommen.
- Seite 14 VBP-HH1-V3.0-V1 Betrieb Zieladresse einstellen Stellen Sie mit den Tasten die Zieladresse ein. Tipp Belegt markierte Adressen Die bereits belegten Adressen werden im Adressiergerät in einer Liste der vergebenen Adressen gespeichert und im Adressfeld des Displays als nicht-blinkende Zahl dargestellt. Diese Liste steht auch nach dem Neustart des Adressiergeräts zur Verfügung. So können Sie Doppeladressierungen vermeiden.
- Seite 15 VBP-HH1-V3.0-V1 Betrieb...
- Seite 16 Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten 221336 / DOCT1882C_ENG Copyright PEPPERL+FUCHS • Printed in Germany 12/2014...
