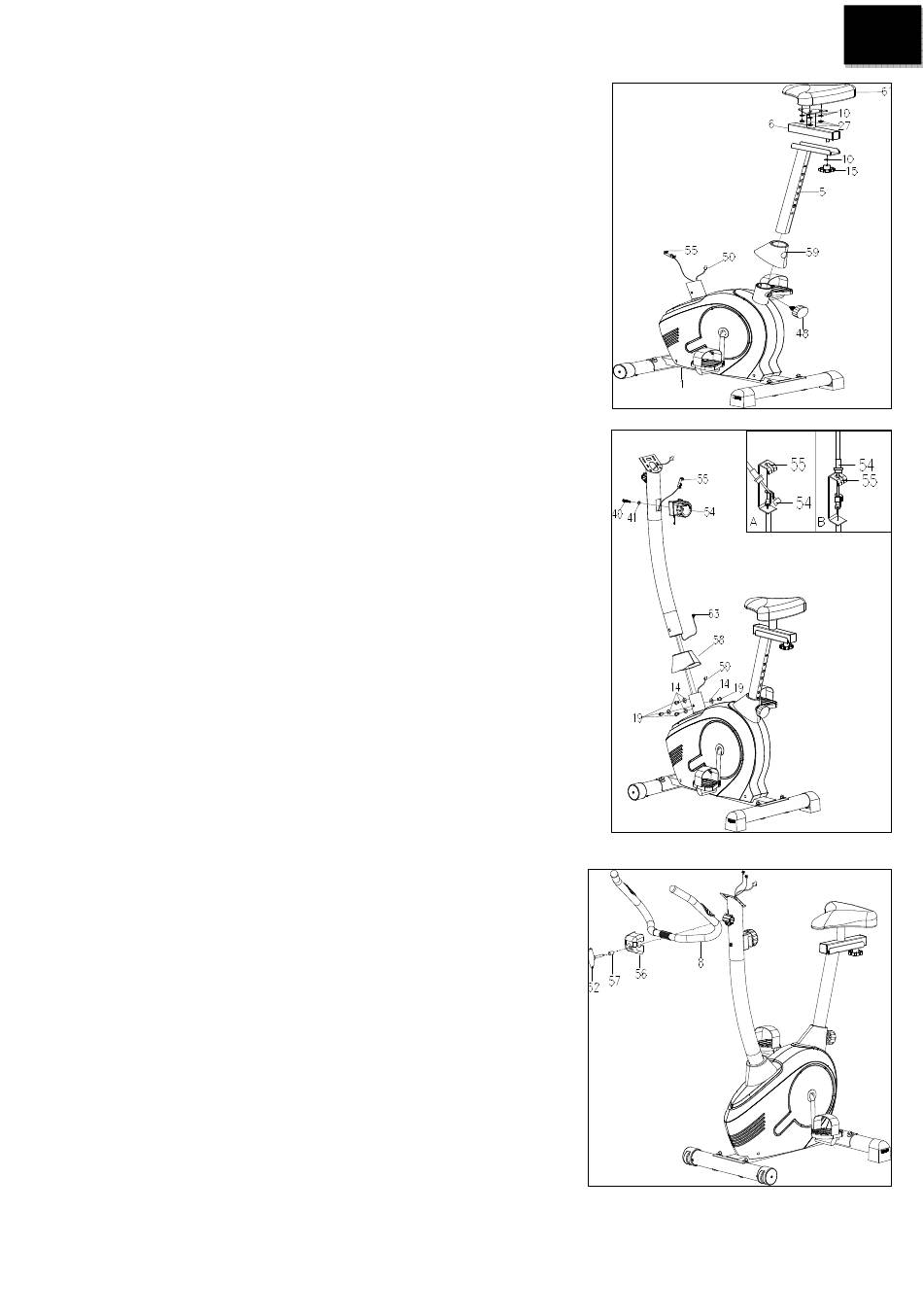

Schritt 2
Auf den Hauptrahmen (1) setzen Sie die Deckung die Stange den Sitz
auf(59). Legen Sie in den Hauptrahmen (1) die Sitzstange ein (5), ihre
Lage prägen Sie mit dem Rädchen ein (48). Zu den Hauptrahmen (37)
schließen Sie mit der Hilfe die Schrauben (47) Stütze die Beine an (48).
Alles ziehen Sie fest an. Auf untere Seite den Sitz (61) schließen Sie mit
der Hilfe die Mutter (27) und Unterlagen (10) Sitzhalter an (6). Der Sitz
(61) auch mit schraubenen Halter (6) schließen Sie mit der Hilfe des
Rädchen (15) und Unterlage (10) zu der Sitzstange an(5).
Schritt 3
Aus untere Seite die Lenkstange (7) setzen Sie die Deckung auf (58). In
die Lenkstange (7) legen Sie aus untere Seite Regulationkabel der
Belastung ein (55), seine zweite Ende ziehen Sie Quadratöffnung in
obere Teile die Lenkstange aus. Verbinden Sie das Sensorkabel (63) mit
dem Kabel, das aus dem Hauptrahmen geht aus (50). In den
Hauptrahmen (1) legen Sie die Lenkstange ein (7), ihre Lage sichern Sie
mit vier Schrauben (19) mit den Unterlagen (14). Alles ziehen Sie an und
bedecken Sie die Deckung (58). Hacken Sie die Ende das
Belastungskabel aus dem Steuerrädchen (54) in den Federschnitt das
Belastungskabel (55). Ziehen Sie das Kabel hinauf gegen dem Druck der
Feder über und haken Sie ein, so wie es auf dem Bild gezeigt ist. Halten
Sie das Bild und wenn es nötig wird sein, können Sie mit der Zange ein
bißchen der Teil der Klammer versperren, damit das Kabel gut haltet. So
anschließenes Steuerrädchen (54) platzieren Sie in die Lenkstange (7)
und sichern Sie mit der Schraube (40) mit der Unterlage (41). Alles
ziehen Sie an.
Schritt 4
Legen Sie die Lenkstange (8) zu der Lenkstange ein (7), platzieren Sie
auf der Mitte die Lenkstange der Klammer (56). Ziehen Sie das
Sensorkabel den Puls in der Lenkstange vorbereitene Öffnung in der
Lenkstange durch (7), und ziehen Sie es hinauf in der Mitte die
Spannscheibe für den Computer, so wie es auf dem Bild gezeigt ist.
Besetzen Sie die Lenkstange (8) mit dem Klammer (56) in die
Lenkstange (7), mit der Hilfe die Klinke (62) mit der Durchgängin
(57) die Lenkstange ziehen Sie in der Optimallage an.
