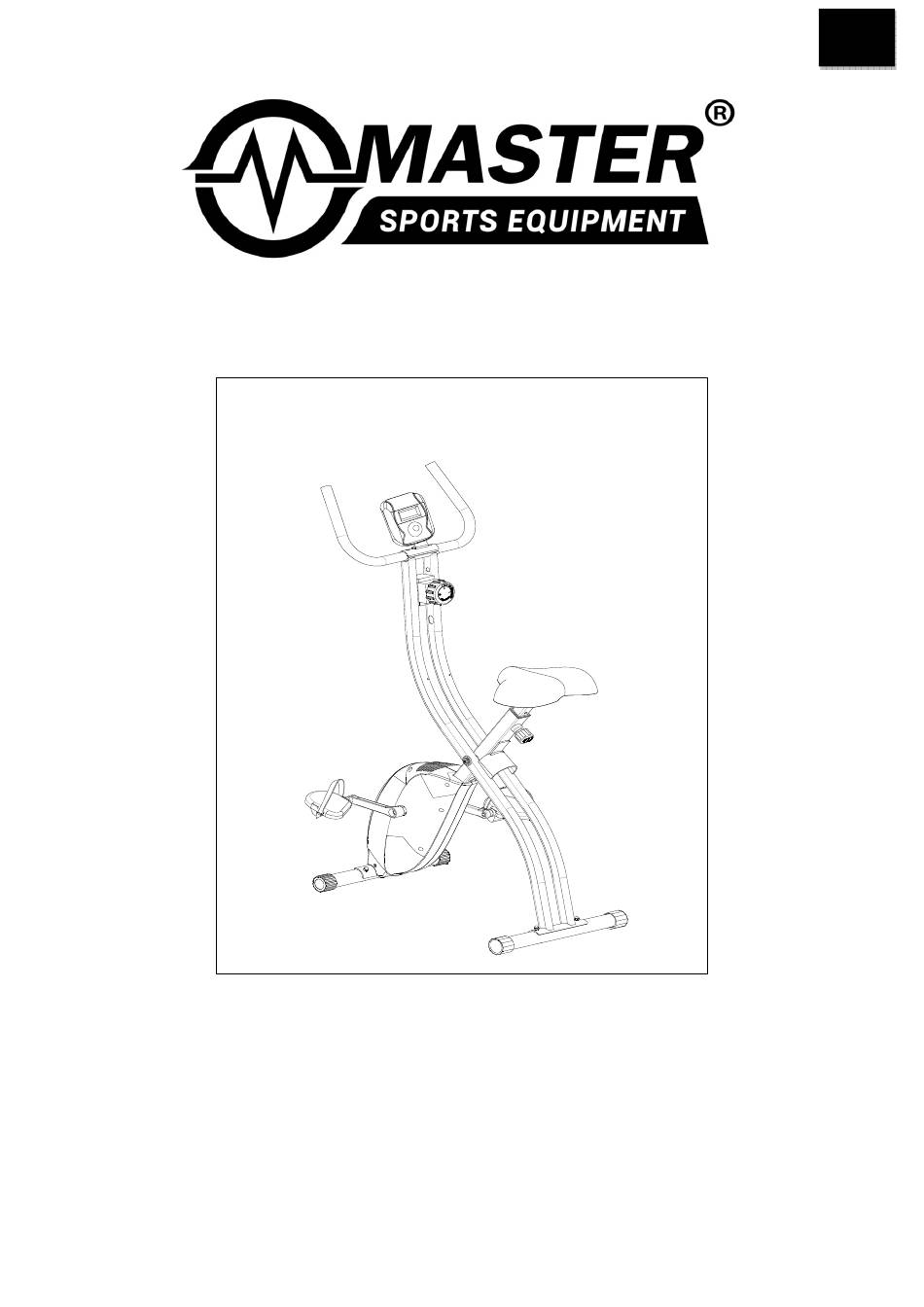

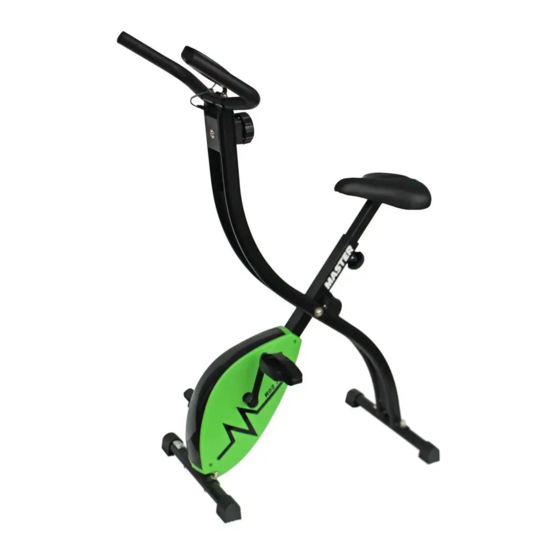

- Seite 1 ® Rotoped MASTER R02 X-bike MAS4A016 Uživatelský manuál DŮLEŽITÉ! Před použitím výrobku si prosím důkladně pročtěte tento uživatelský manuál.
-
Seite 2: Důležitá Bezpečnostní Opatření
Důležitá bezpečnostní opatření Ponechejte si prosím tento manuál, abyste si jej mohli kdykoliv přečíst! 1. Před sestavením a používáním tohoto výrobku si prosím důkladně přečtěte celý manuál. Správné sestavení a pravidelná údržba povedou k tomu, že budete výrobek moci bezpečně a účinně používat. Ujistěte se, že osoby, které budou na stroji cvičit, byly poučeny o všech opatřeních. - Seite 3 Detailní nákres:...
- Seite 5 Seznam dílů Číslo. Popis Matice M8*H7.5*S13 Computer Senzor Šroub M6*10*Φ12 Koncovka Φ12*11*Φ3 Pěnová rukojeť Φ23*5*350 Koncovka Řídítka Klíč S13-14-15 Hřídelový kroužek d10 Klíč S6 Pružina Šroub M6*12*Φ12 Magnetová mřížka Středová osa 20*20*10*Φ157 Magnet Kombinovaná magnetická Řemenice deska Nylonová matice M6*H6*S10 Krytka Φ25*16 Set ložisek Šroub M8*40*20*S6...
- Seite 6 Krok a. Stabilizační tyč (30) připojte k hlavnímu přednímu rámu (25) a hlavnímu zadnímu rámu (14) za použití 4 šroubů se čtvercovou hlavou (33), 4 podložek (31) a 4 matic (32). b. Podle nákresu upevněte levý pedál (28L) k levé klice (61L). Postupujte stejně...
- Seite 7 U pravého pedálu točte závitem po směru hodinových ručiček. Krok a. Řídítka (4) připevněte pomocí ukotvení (12) k hlavnímu zadnímu rámu (14) za použití 2 šroubů (10) a 2 podložek (11). b. Ze sedla (34) odstraňte všechny tři matice (38) a podložky (37). c.
- Seite 8 Krok a. Připojte kabel computeru (1a) ke kabelu senzoru (17). Computer (1) připevněte k ukotvení řídítek (12) pomocí 2 šroubů (13). Tímto je stroj kompletně složen.
- Seite 9 Provozní pokyny k použití computeru Přehled funkcí 1. Baterie Computer vyžaduje jednu AAA 1.5V baterii. Baterii umístěte do přihrádky na baterie na zadní straně monitoru. (V případě, že baterii vyjmete, dojde k vynulování všech uložených hodnot computeru.) 2. Auto On/Off V momentě, kdy začnete na stroji cvičit, se zapne displej a začne automaticky ukazovat naměřené...
- Seite 10 Zahřívací / Strečinková cvičení Úspěšné cvičení začíná zahřívacími cvičeními a končí zklidňujícími cvičeními. Zahřívací cvičení připraví vaše tělo na následující nároky při cvičení. Díky zklidňujícím cvičením se vyhnete svalovým problémům. Dále zde naleznete popisy cvičení pro rozehřátí a zklidnění. Mějte, prosím, na paměti následující body: •...
- Seite 11 Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..
- Seite 12 ® Rotoped MASTER R02 X-bike MAS4A016 Užívateľský manual DÔLEŽITÉ! Pred použitím výrobku si prosím dôkladne prečítajte tento manuál.
-
Seite 13: Dôležité Bezpečnostné Opatrenia
Dôležité bezpečnostné opatrenia Ponechajte si prosím tento manuál, aby ste si ho mohli kedykoľvek prečítať! 1. Pred zostavením a používaním tohto výrobku si prosím dôkladne prečítajte celý manuál. Správne zostavenie a pravidelná údržba povedú k tomu, že budete výrobok môcť bezpečne a účinne používať. Uistite sa, že osoby, ktoré budú na stroji cvičiť, boli poučené... - Seite 14 Detailní nákres...
-
Seite 16: Zoznam Dielov
Senzor Zoznam dielov Koncovka Φ12*11*Φ3 Koncovka Kľúč S13-14-15 Číslo. Popis Kľúč S6 Computer Skrutka M6*12*Φ12 Skrutka M6*10*Φ12 Stredová os Penová rukoväť Φ23*5*350 Magnet Riadidlá Doštička Hriadeľový krúžok d10 Nylonová matica M6*H6*S10 Tlaková pružina Ložiskový domček Magnetická mriežka Ložisko 6003Z 20*20*10*Φ157 Osová... - Seite 17 Krok a. Stabilizačnú tyč (30) pripojte k hlavnému prednému rámu (25) a hlavnému zadnému rámu (14) za použitia 4 skrutiek so štvorcovou hlavou (33), 4 podložiek (31) a 4 matíc (32). b. Podľa nákresu upevnite ľavý pedál (28L) k ľavej kľuke (61L). Postupujte rovnako aj na pravej strane a upevnite pravý...
- Seite 18 Krok a. Riadidlá (4) pripevnite pomocou ukotvenia (12) k hlavnému zadnému rámu (14) za použitia 2 skrutiek (10) a 2 podložiek (11). b. Zo sedadla (34) odstráňte všetky tri matice (38) a podložky (37). c. Umiestnite sedlo (34) na sedlovú tyč (35) a upevnite na hlavnej zadný rám (35) pomocou 3 matíc (38) a 3 podložiek (37).
- Seite 19 Krok a. Pripojte kábel computeru (1a) ku káblu senzoru (17). Computer (1) pripevnite k ukotveniu riadidiel (12) pomocou 2 skrutiek (13). Týmto je stroj kompletne zložený.
- Seite 20 Prevádzkové pokyny na použitie computera Prehľad funkcií 1. Batérie Computer vyžaduje jednu AAA 1.5V batériu. Batériu umiestnite do priehradky na batérie na zadnej strane monitora. (V prípade, že batériu vyberiete, dôjde k vynulovaniu všetkých uložených hodnôt computeru.) 2. Auto On/Off V momente, kedy začnete na stroji cvičiť...
- Seite 21 Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o..
- Seite 22 ® MASTER R02 X-bike MAS4A016 OWNER’S MANUAL IMPORTANT ! Please read this manual carefully before using this equipment.
-
Seite 23: Important Safety Information
Important Safety Information Please keep this manual with you always! 1. It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly. It is your responsibility to ensure that all users of the equipment are informed of all warnings and precautions. -
Seite 24: Exploded View
Exploded View:... -
Seite 26: Parts List
Parts List End Cap Description Monitor Wrench S13-14-15 Screw M6*10*Φ12 Wrench S6 Foam Grip Φ23*5*350 Bolt M6*12*Φ12 Front Armrest Crank Axle Shaft ring d10 Magnet Pressure spring Belt Plate Nylon Nut M6*H6*S10 Magnet grid 20*20*10*Φ157 Magnetic plate combination Bearing Seat Tube plug Φ25*16 Bearing 6003Z Screw M8*40*20*S6... - Seite 27 Step a. Attach the Stabilizer Foot Tube (30) to the Front Main Frame (25) and Rear Main Frame (14) using 4-Square Bolts (33), 4-Arc Washers (31) and 4-Nuts (32). b. Attach the Left Pedal (28L) to the Left Crank (61L) as shown. Repeat for the Right Pedal (28R) to the Right Crank (61R) with the same assembly step as shown except the Right Pedal is clockwise threaded.
- Seite 28 Step d. Attach the Front Armrest (4) and Armrest cover combination (12) to the Rear Main Frame (14) using 2-Screws (10) and 2-Arc Washers (11). e. Detach all three Nuts (38) and Washers (37) from the Saddle (34). f. Insert the Saddle Tube (35) into the Rear Main Frame (25), then secure Saddle (34) to Saddle Tube (35) with 3-Nuts (38) and 3-Washers (37).
- Seite 29 Step b. Connect the link wire of Monitor (1a) with Sensor Wire (17), and fix the Monitor (1) on the Armrest cover combination (12) with 2-Screws (13). Assembly is finished.
- Seite 30 Instruction of computer Functions and Operations Batteries Installation Please install one piece of AAA 1.5V batteries in the battery case on the back of monitor. (Whenever the battery is removed, all the functions values will be reset to zero.) Auto On/Off While the user starts to do exercise, the Display will show out the workout value automatically.
-
Seite 31: Warranty
In case of the wrong disposal fines could be imposed in accordance with national regulations © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others. - Seite 32 ® MASTER R02 X-bike MAS4A016 Benutzermanual HINWEIS! Lesen Sie bitte das Manual aufmerksam vor der ersten Verwendung durch.
-
Seite 33: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Behalten Sie bitte das Manual für die Information! 1. Lesen Sie bitte dieses Manual vor der Zusammenstellung und Verwendung des Gerätes durch. Korrekte Zusammenstellung und regelmäßige Wartung ermöglichen, dass Sie das Gerät gefahrlos und effektiv verwenden können. Sichern Sie sich, dass alle Personen, die das Gerät verwenden wollen, über Hinweise angewiesen wurden. -
Seite 34: Explosionszeichnung
Explosionszeichnung:... -
Seite 36: Liste Der Teile
Liste der Teile Bezeichnung Endstück Computer Schraubenschlüssel S13-14-15 Schraube M6*10*Φ12 Schraubenschlüssel S6 Schaumstoff-Griff Φ23*5*350 Schraube M6*12*Φ12 Handgriffe Kurbelachse Schachtring d10 Magnet Druckfeder Bandplatte Magnetgitternetz 20*20*10*Φ157 Nylonmutter M6*H6*S10 Kombinierte Magnetplatte Lagersitz Dichtkappe Φ25*16 Lager 6003Z Schraube M8*40*20*S6 Achsplatte 1 Unterlegscheibe d8*Φ20*2*R16 Achsplatte 2 Verankerung des Hangriffes Unterlegscheibe d17... - Seite 37 Schritt a. Verbinden Sie die Stabilisierungsstange (30) mit dem vorderen Hauptteil (25) und hinteren Hauptteil (14) mit der Verwendung von 4 Vierkantbolzen (33), 4 Unterlegscheiben (31) und 4 Muttern (32). b. Laut Anleitung befestigen Sie das linke Pedal (28L) zur linken Kurbel (61L). Befestigen Sie auch das rechte Pedal (28R) zur rechten Kurbel (61R).
- Seite 38 Schritt a. Befestigen Sie die Handgriffe (4) zum dem Hauptteil (14) mit der Verankerung der Handgriffe (12), 2 Schrauben (10) und 2 Unterlegscheiben (11). b. Nehmen Sie alle 3 Muttern (38) und Unterlegscheiben (37) aus dem Sattel (34) heraus. c. Platzieren Sie den Sattel (34) auf die Sattelscheibe (35) und befestigen Sie den Sattel auf den hinteren Hauptteil (35) mit der Verwendung der 3 Muttern (38) und 3 Unterlegscheiben (37).
- Seite 39 Schritt Verbinden Sie das Computerkabel (1a) mit dem Sensorkabel (17). Befestigen Sie der Computer (1) zur Verankerung (12) mit der Verwendung von 2 Schrauben (13). Das Gerät wurde erfolgreich zusammengestellt.
- Seite 40 Computerbetriebsanweisung Computerfunktionen Batterietausch Bitte verwenden Sie eine AAA 1.5V Batterie in das Batteriefach auf der Rückseite des Displays. (Nachdem Sie die Batterie entfernt haben, wurden alle gespeicherten Werte gelöscht.) Auto On/Off Wenn Sie zu trainieren anfangen, zeigt das Display automatisch die Trainingswerte. Der Computer schaltet sich automatisch nach 4 Minuten ohne Aktivität aus.
- Seite 41 Entsorgung können Strafen laut der nationalen Regelungen auferlegt werden. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt dieses Benutzermanuals. Autorenrechte verbieten die Reproduktion der Teilen der Anleitung oder als das Ganze von der dritten Seite ohne die ausdrückliche Zustimmung der Gesellschaft MASTER SPORT s.r.o.
