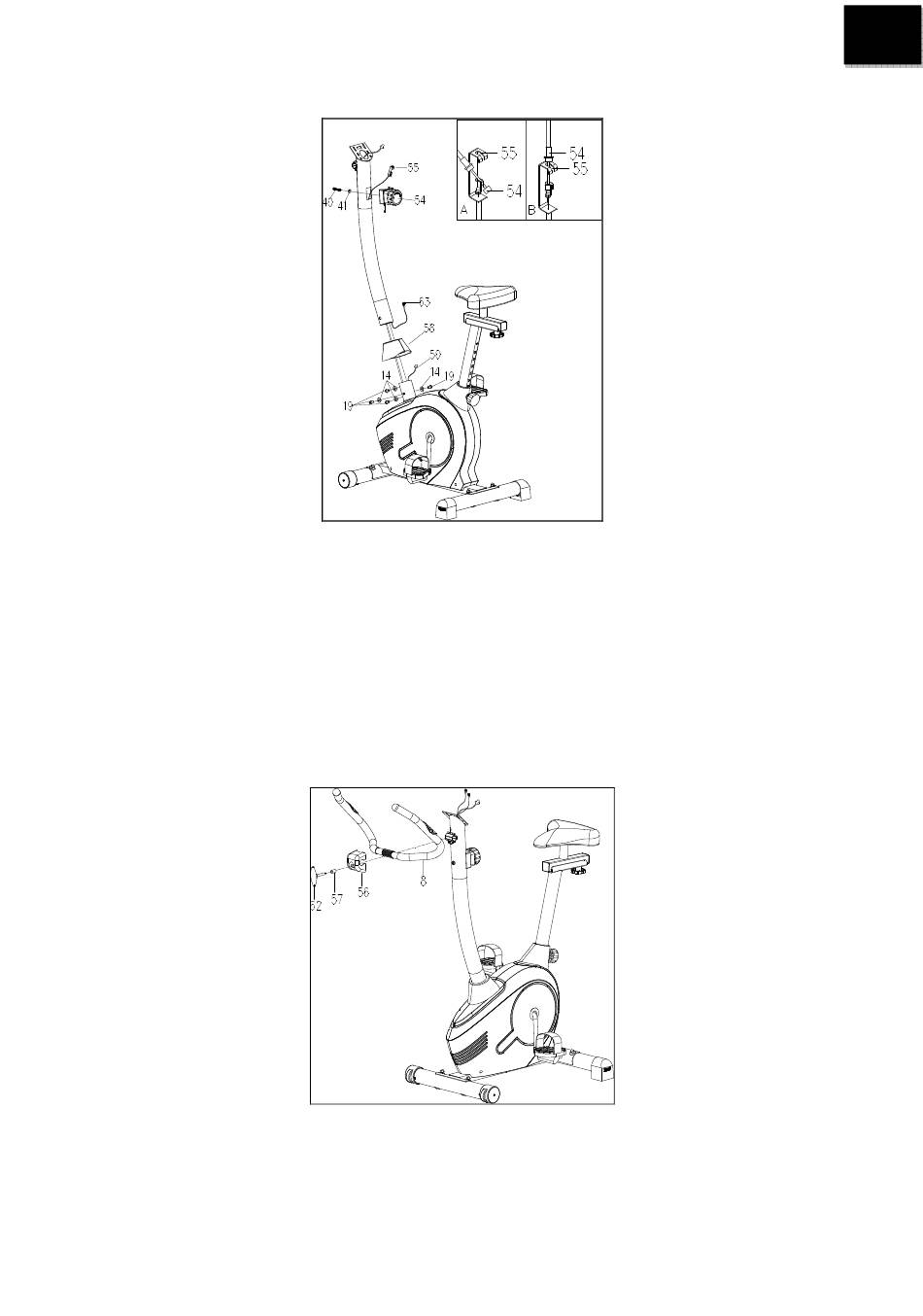

Krok 3
Ze spodní strany tyče řidítek (7) nasuňte kryt (58). Do tyče řidítek (7) vložte ze spodní strany kabel regulace
zátěže (55), jeho druhý konec vytáhněte čtvercovým otvorem v horní části tyče řidítek. Spojte kabel senzoru
(63) s kabelem vycházejícím z hlavního rámu (50). Do hlavního rámu (1) vložte tyč řidítek (7), její polohu
zajistěte čtyřmi šrouby (19) s podložkami (14). Vše utáhněte a zakryjte stáhnutím krytu (58). Zahákněte konec
zátěžového kabelu z ovládacího kolečka (54) do pérového zářezu zátěžového kabelu (55). Potáhněte kabel
nahoru proti tlaku péra a zahákněte, jak je ukázáno na obrázku. Držte se obrázku a pokud to bude nutné, můžete
kleštěmi trochu uzavřít část svorky, aby kabel dobře držel. Takto zapojené ovládací kolečko (54) umístěte do
tyče řidítek (7) a zajistěte šroubem (40) s podložkou (41). Vše dotáhněte.
Krok 4
Přiložte řidítka (8) k tyči řidítek (7), umístěte na střed řidítek svorku (56). Protáhněte kabel senzorů tepu v
řidítkách připraveným otvorem v tyči řidítek (7), a vyveďte jej vzhůru uprostřed upínacího plátu pro computer,
jak je znázorněno na obrázku. Usaďte řidítka (8) se svorkou (56) do tyče řidítek (7), pomocí kliky (62) s
průchodkou (57) řidítka utáhněte v optimální poloze.
