Master ROTOPED R06 Benutzerhandbuch Seite 18

SK

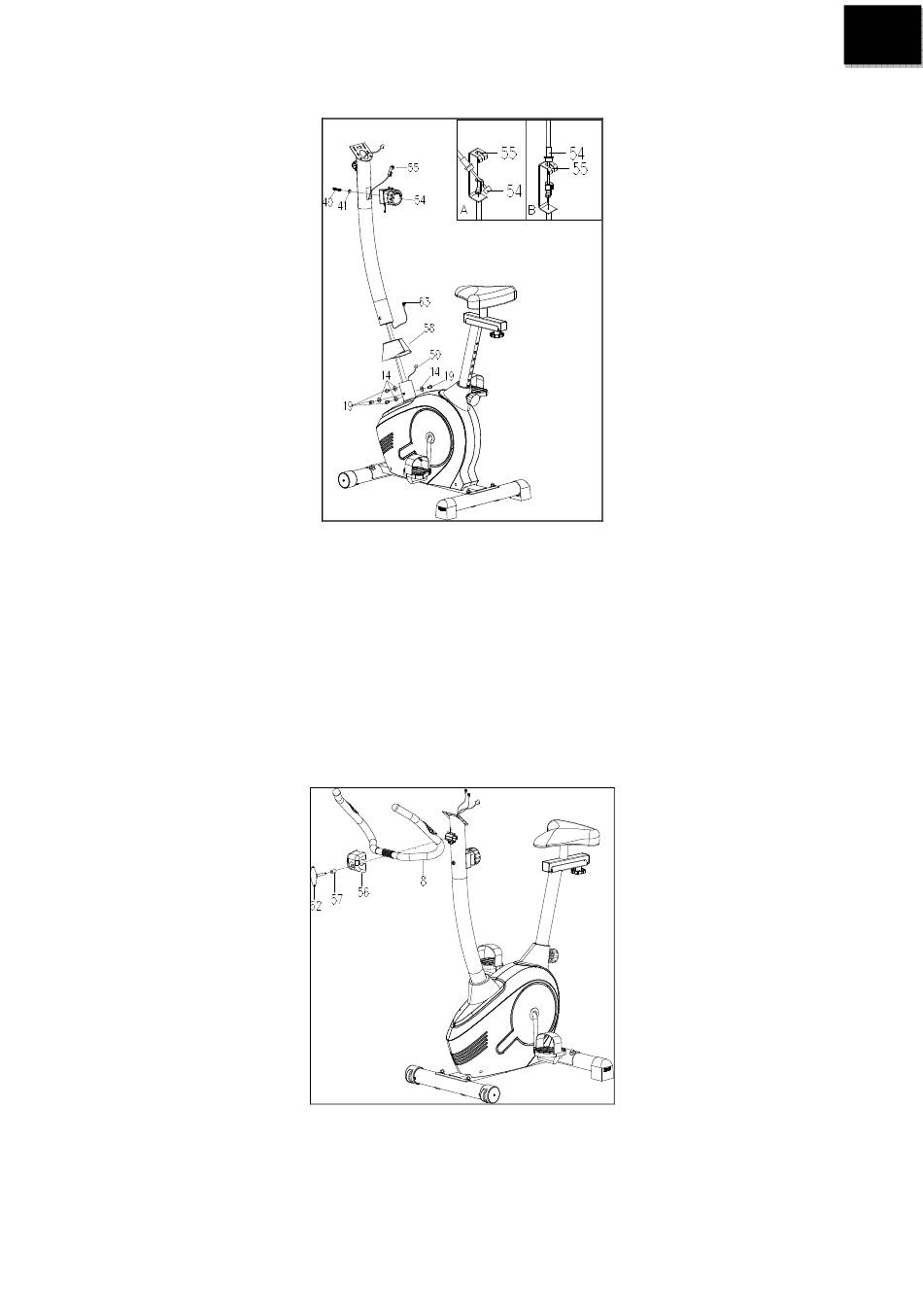

Krok 3
Zo spodnej strany tyče riadidiel (7) nasuňte kryt (58). Do tyče riadidiel (7) vložte zo spodnej strany kábel
regulácia záťaže (55), jeho druhý koniec vytiahnite štvorcovým otvorom v hornej časti tyče riadidiel. Spojte
kábel senzora (63) s káblom vychádzajúcim z hlavného rámu (50). Do hlavného rámu (1) vložte tyč riadidiel
(7), jej polohu zaistite štyrmi skrutkami (19) s podložkami (14). Všetko utiahnite a zakryte stiahnutím krytu
(58). Zaháknite koniec záťažového kábla z ovládacieho kolieska (54) do perového zárezu záťažového kábla
(55). Potiahnite kábel hore proti tlaku perie a zaháknite, ako je ukázané na obrázku. Držte sa obrázku a ak to
bude potrebné, môžete kliešťami trochu uzavrieť časť svorky, aby kábel dobre držal. Takto zapojené ovládacie
koliesko (54) umiestnite do tyče riadidiel (7) a zaistite skrutkou (40) s podložkou (41). Všetko dotiahnite.
Krok 4
Priložte riadidlá (8) k tyči riadidiel (7), umiestnite na stred riadidiel svorku (56). Pretiahnite kábel senzorov
tepu v riadidlách pripraveným otvorom v tyči riadidiel (7), a vyveďte ho hore uprostred upínacieho plátu pre
computer, ako je znázornené na obrázku. Usaďte riadidlá (8) so svorkou (56) do tyče riadidiel (7), pomocou
kľuky (62) s priechodkou (57) riadidlá utiahnite v optimálnej polohe.
