3. Dostawa i przenoszenie

3.1 Dostawa

Pompy są dostarczane z fabryki w otwartych, drewnianych
skrzyniach lub pudle kartonowym/drewnianym, specjalnie
przystosowanych do przewożenia wózkiem widłowym lub
podobnym pojazdem.

3.2 Przenoszenie

Ostrzeżenie
Silniki pomp posiadają uchwyty do podnoszenia,
które nie mogą być wykorzystane do
podnoszenia całego agregatu.
Do podnoszenia całego agregatu należy wykorzystać uchwyty na
płycie podstawy.

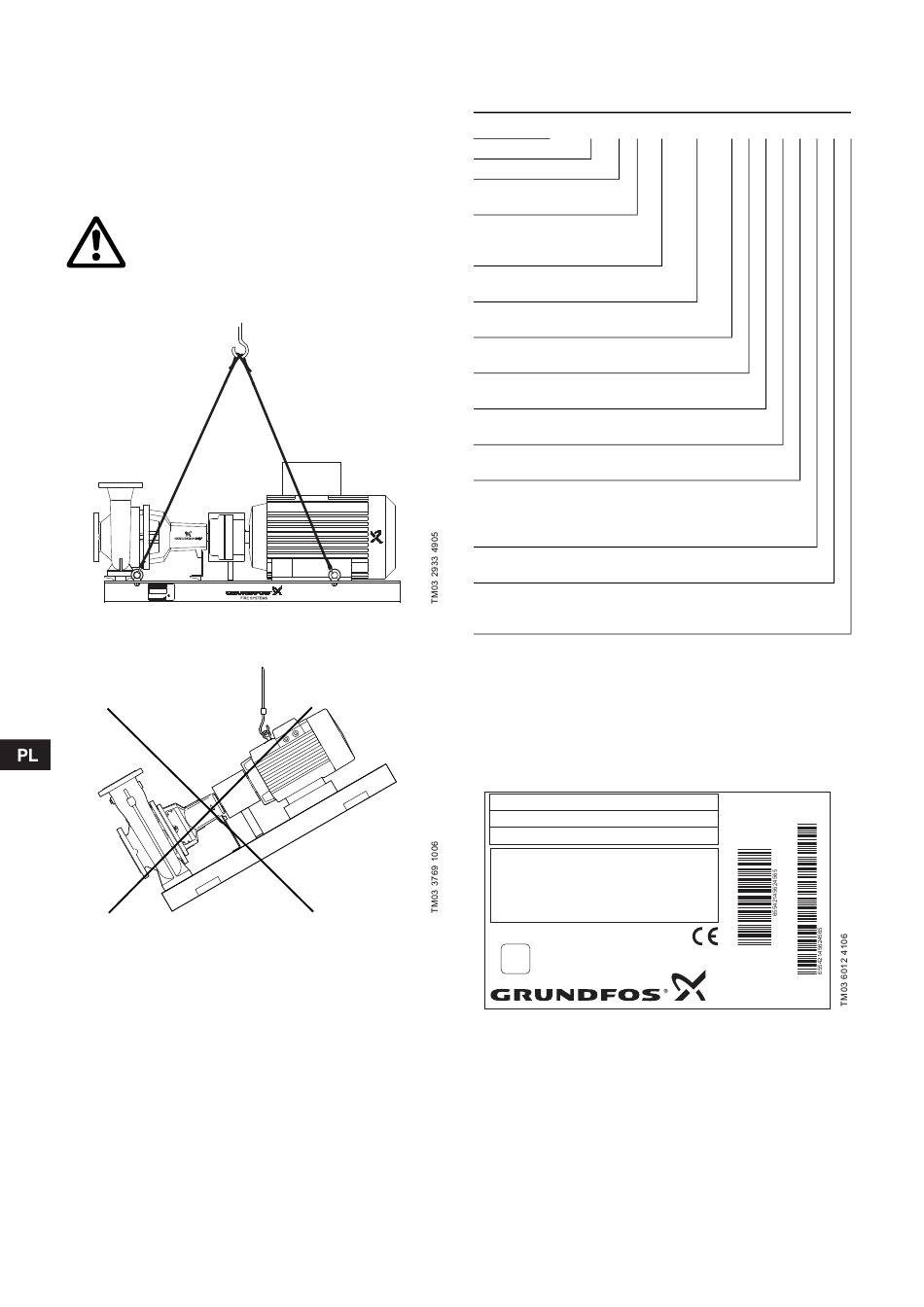

Rys. 1 Poprawne podnoszenie agregatu pompowego np.
przy pomocy dźwigu
Rys. 2 Nieprawidłowe podnoszenie pompy
78

4. Identyfikacja

4.1 Klucz oznaczeń typu
Przykład: Fire NK F 80 -250 /270 E F X D B A B
Fire: Zestawy ppoż.
Typ pompy
F: Pompa dopuszczona do
instalacji ppoż
Średnica nominalna króćca
tłocznego
[mm]
Wielkość korpusu pompy
[mm]
Rzeczywista średnica wirnika
[mm]
Napęd
E: Silnik elektryczny, 50 Hz
Dopuszczenia pompy
F: VdS
Dopuszczenia zestawu
X: Bez dopuszczenia
Przyłącza rurowe
D: DIN
Panel sterowania
B: Do montażu na ramie podstawy
W: Do montażu naściennego
X: Bez panelu
Uszczelnienie wału
A: BAQE
Sprzęgło
A: Standardowe
B: Demontowane
Przykład opisuje zestaw ppoż. Fire NKF 80-250 z dopuszczeniem
VdS z następującymi elementami:
• wirnik 270 mm
• uszczelnienie wału BAQE
• sprzęgło demontowane
• panel sterowania do montażu na ramie podstawy.

4.2 Tabliczka znamionowa

Type: Fire NKF 80-250/270-E-F-X-D-B-A-B
part No. 96157421
serial No. 123456789
Main Supply: 3X400V 50Hz
impeller diameter: 270
Q: 150 m /h 3 H:
P2: 55 kW n:
IP 55 G:
Made in Germany P1 Made in Germany P1 0640 0640
VdS
pump VdS-approved
Rys. 3 Przykład tabliczki znamionowej zestawu ppoż.
Fire NKF
112 m
-1
2940 min
346 kg
