3. Levering og håndtering

3.1 Levering

Pumperne leveres fra fabrik i emballage af træ eller pap der er
konstrueret til transport med gaffeltruck e.l.
3.2 Håndtering
Advarsel
Pumpemotorer leveres med løfteøjer, som ikke
må anvendes til løft af hele pumpeenheden.
Til løft af hele pumpeenheden skal løfteøjerne på bundrammen
anvendes.

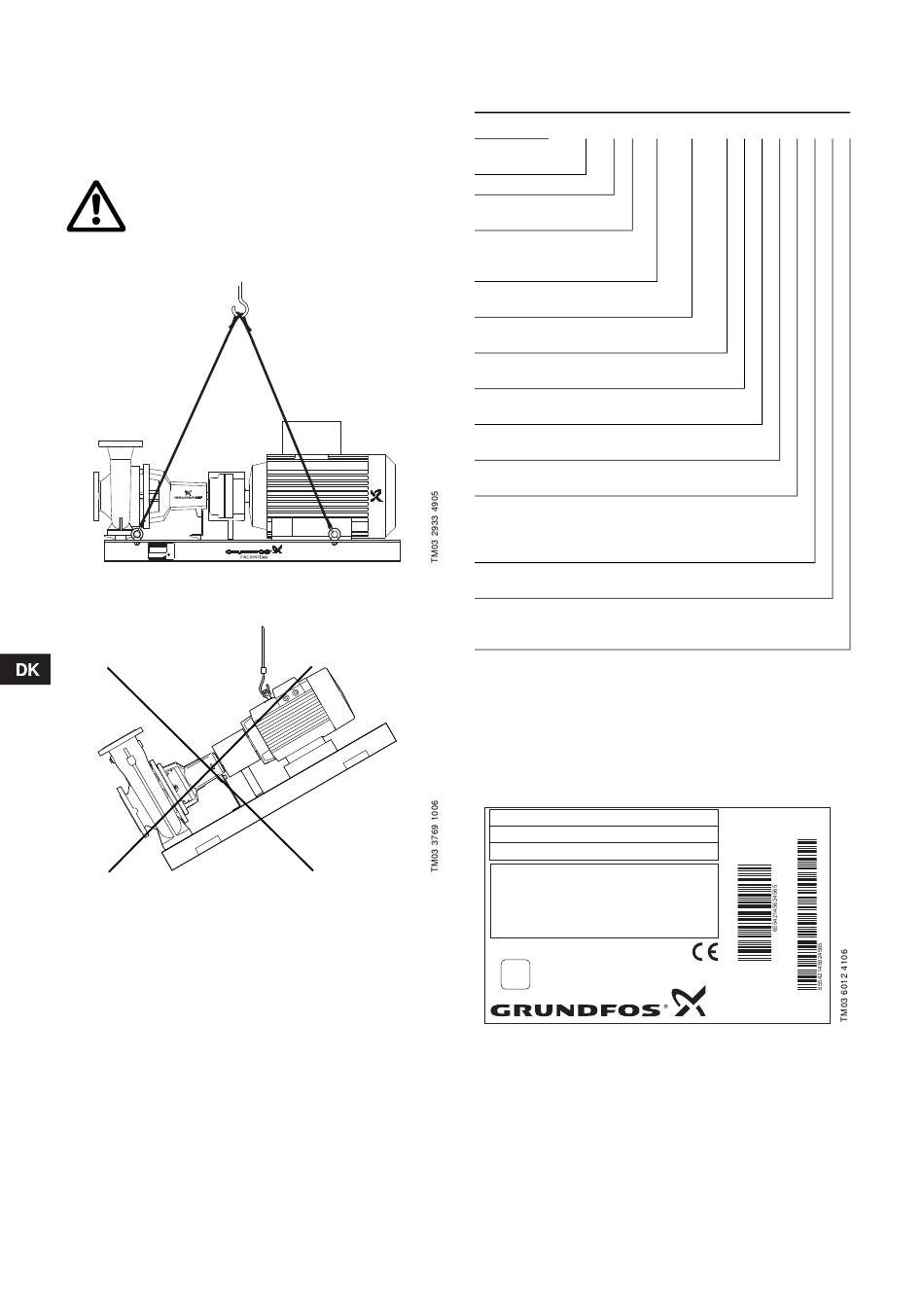

Fig. 1 Korrekt løft af pumpeenheden, f.eks. ved hjælp af en
kran.
Fig. 2 Ukorrekt løft af pumpen
68

4. Identifikation

4.1 Typenøgle
Eksempel: Fire NK F 80 -250 /270 E F X D B A B
Fire: Brandsluk-
ningsanlæg
Pumpetype
F: Pumpen er godkendt til
brandbekæmpelse
Afgangsstudsens nominelle
diameter
[mm]
Pumpehusets størrelse
[mm]
Faktisk løberdiameter
[mm]
Drives af
E: Elektrisk motor, 50 Hz
Godkendelse af pumpe
F: VdS
Godkendelse af enhed
X: Ingen godkendelse
Rørtilslutninger
D: DIN
Betjeningspanel
B: Til montering på bundramme
W: Til vægmontering
X: Intet panel
Akseltætning
A: BAQE
Kobling
A: Standard
B: Afstandskobling
Eksemplet viser en VdS-godkendt Fire NKF 80-250-pumpenhed,
inklusive følgende:
• 270 mm løber
• BAQE-akseltætning
• afstandskobling
• betjeningspanel til montering på bundrammen.

4.2 Typeskilt

Type: Fire NKF 80-250/270-E-F-X-D-B-A-B
part No. 96157421
serial No. 123456789
Main Supply: 3X400V 50Hz
impeller diameter: 270
Q: 150 m /h 3 H:
P2: 55 kW n:
IP 55 G:
Made in Germany P1 Made in Germany P1 0640 0640
VdS
pump VdS-approved
Fig. 3 Eksempel på Fire NKF-typeskilt
112 m
-1
2940 min
346 kg
