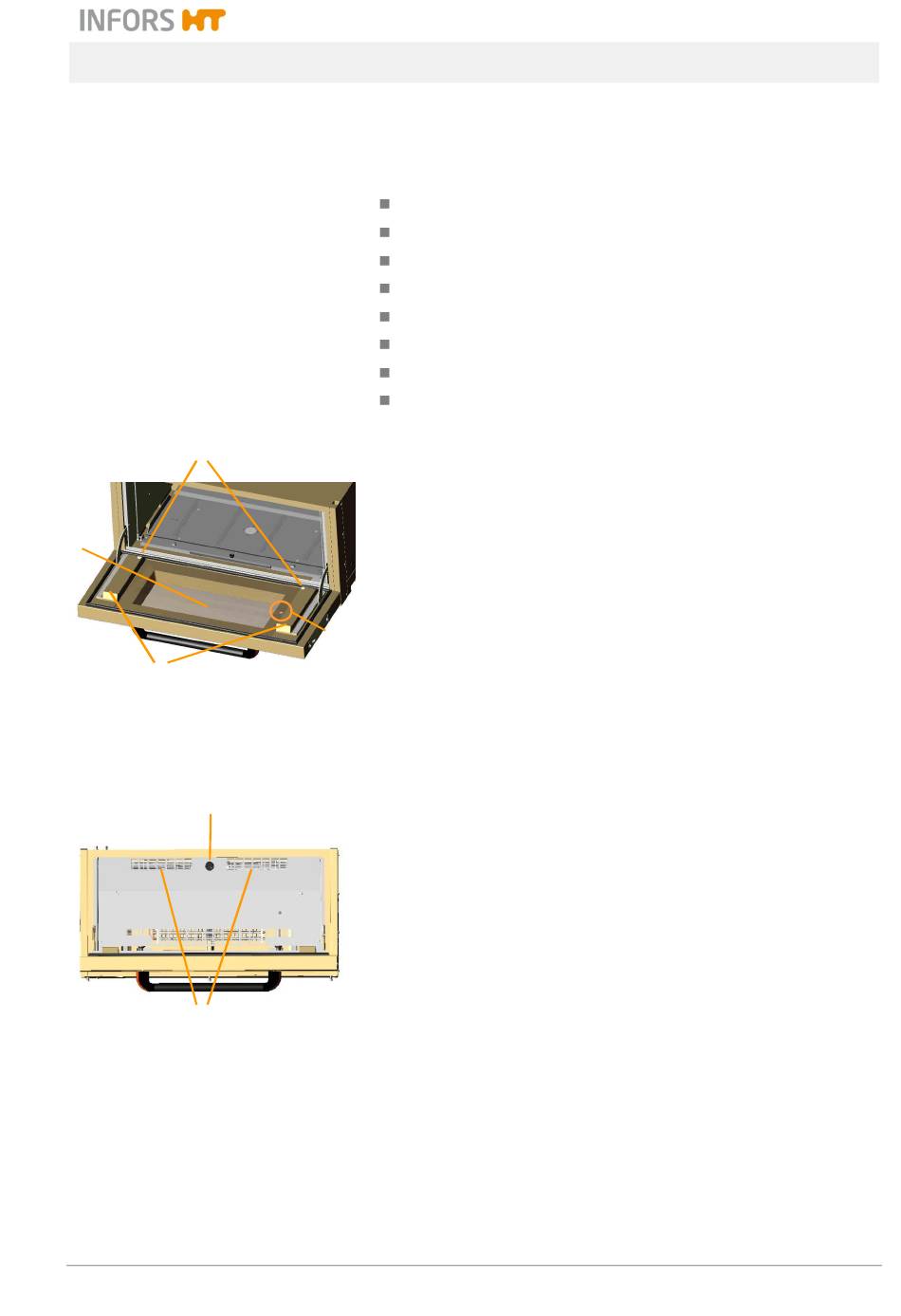

Fronttüre
2
1
3
Abb. 13
Innenraum
1
2
Abb. 14
2
22. Apr. 2013
Der Inkubationsschüttler besteht aus einem isolierten
Kunststoffgehäuse mit geschlossener Bodenwanne und Fronttüre.
Am Gehäuse befinden sich folgende Elemente:
Hauptschalter
Kontrollleuchte EIN/AUS
Blindöffnung (für Option Türheizung)
Ablassöffnung (Ablauftülle wird unmontiert mitgeliefert)
Serielle Schnittstelle
Stromversorgung (mit Sicherungen) für Winkelstecker
Fronttüre
Lüftungsschlitze
Die Fronttüre verfügt über folgende Elemente:
1
Sichtfenster
2
Zylinderkugelrollen
3
Anschlagleisten
4
LED-Innenraumlicht
4
Die Wände des Innenraums bestehen aus rostfreiem Stahl.
Im Innenraum befinden sich folgende Elemente:
1
Kapillarthermostat mit Temperaturregler
2
Auslassöffnungen Lüftung (2 Querstromlüfter mit Heizung)
3
Pt100-Sensor (hinter der INOX-Rückwand) zur
Temperaturmessung.
Hinter der Rückwand befindet sich zwischen den Querstromlüftern
eine Schmelzsicherung. Sie dient als Überhitzungsschutz.
Multitron Pro - Inkubationsschüttler
Aufbau und Funktion
Seite 55 von 193
