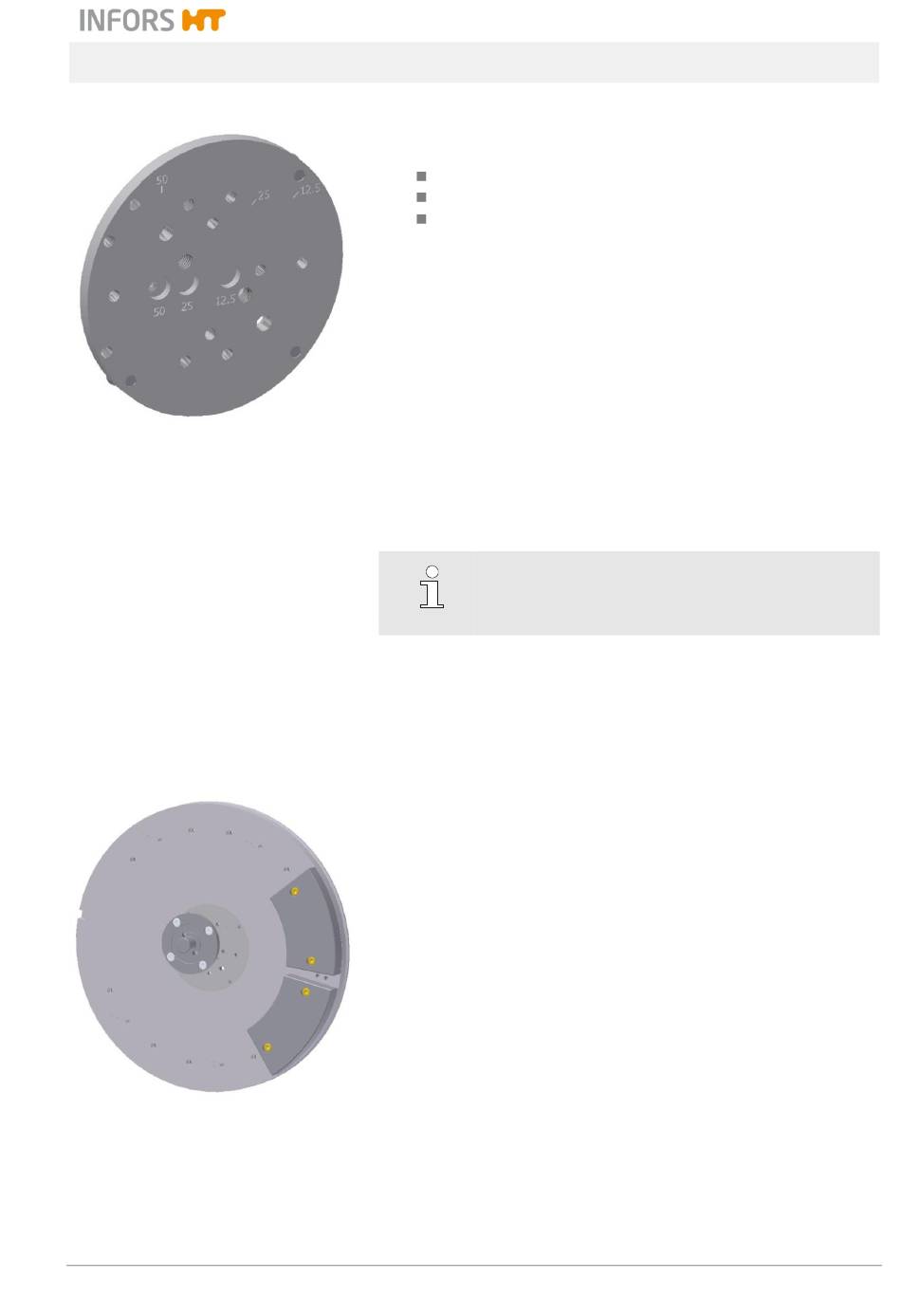

6.8.2 Gegengewichte verstellen
Arbeitsschritte
Abb. 71
22. Apr. 2013
Installation und Erstinbetriebnahme
6.
Hubachse in die gewünschte Hubposition einsetzen.
12,5 mm
25 mm
50 mm
Die am Rand der Hubachse befindliche Markierung muss mit
der Markierung auf dem Gegengewicht übereinstimmen. Die
unterschiedlichen Hübe sind auf dem Gegengewicht
eingraviert.
7.
Verstellbare Hubachse mit den 4 Innensechskantschrauben
am Gegengewicht befestigen.
HINWEIS!
Die 4 Innensechskantschrauben über Kreuz
gleichmäßig und fest anziehen,
8.
Pendelkugellager und Lagerhülse auf die Achse setzen.
1.
Innensechskantschrauben der Gegengewichte lösen.
2.
Gewichte vom Gegengewicht entfernen.
Multitron Pro - Inkubationsschüttler
Seite 101 von 193
