4.7.2 Bedieneinheit Anzeigen

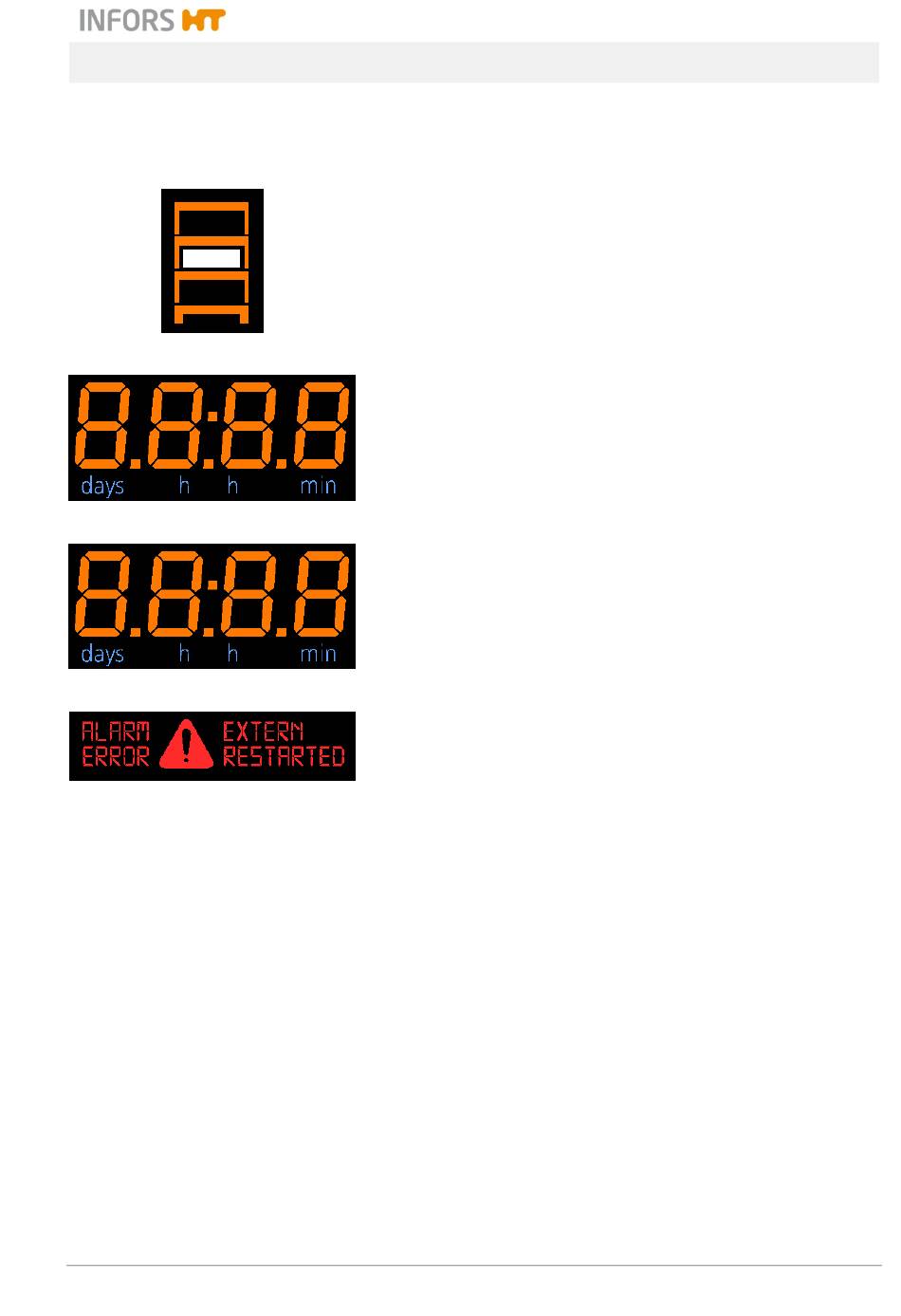

Geräteauswahl Funktionsanzeige
Oberes Anzeigefeld
Unteres Anzeigefeld
Meldungen
22. Apr. 2013
Die Geräteauswahl zeigt an, welches Gerät derzeit an der
jeweiligen Bedieneinheit konfigurierbar ist.
Bspw. Mittleres Gerät ist ausgewählt – leuchtet weiss.
Die 4-stellige Anzeige stellt Soll- und Istwerte der Parameter
Temperatur CO
, Light, Werte der Zeitphase 1, Warn- und
2
Fehlermeldungen und Geräteangaben dar.
Die 4-stellige Anzeige stellt Soll- und Istwerte der Parameter RPM,
Humid, O
, Werte der Zeitphase 2, Warn- und Fehlermeldungen
2
und Geräteangaben dar.
Zwischen dem oberen und dem unteren Anzeigenfeld befindet sich
der Bereich der Meldungen.
Das Warnzeichen blinkt immer zusätzlich zu einer Meldung.
Multitron Pro - Inkubationsschüttler
Aufbau und Funktion
Seite 69 von 193
