Beckhoff AX8000 series Originalbetriebsanleitung Seite 51

AX8640

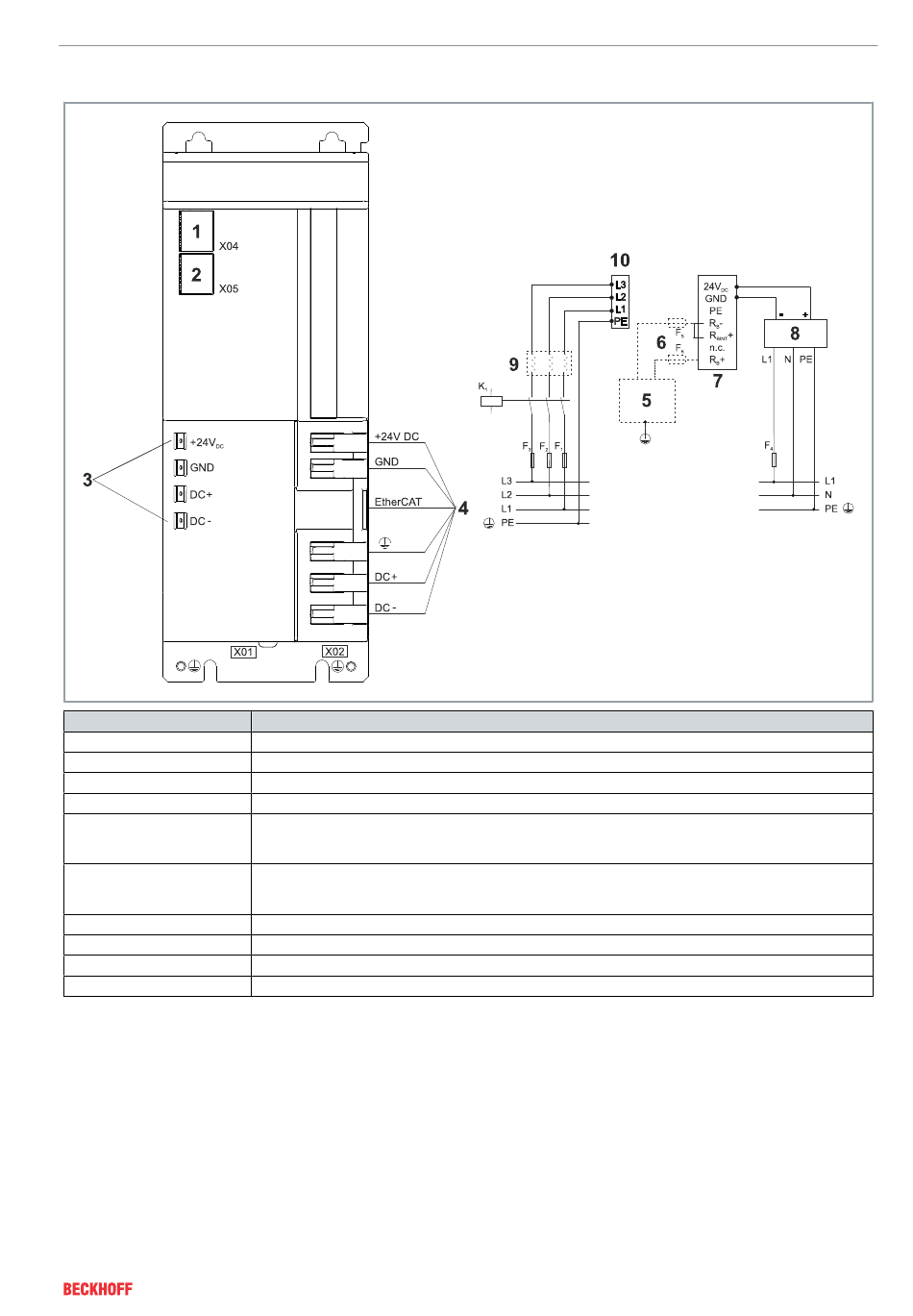

Positionsnummer
1
2
3
4
5
6
7
8
9
10
Version: 1.0
9.2.2
Erläuterung
Anschlussbuchse für ankommende EtherCAT-Leitung
Anschlussbuchse für weiterführende EtherCAT-Leitung
Messkontakt und Prüfkontakt an den Geräten
Schnellverschluss des Multiachs-Servosystems AX8000; AX-Bridge
Optionaler Bremswiderstand
Beim Einsatz eines optionalen Bremswiderstandes mit dem Multiachs-Servosystem AX8000 muss die
Brücke des 10-poligen Einspeisesteckers „X01", zwischen R
Sicherungen F5 und F6 optionaler Bremswiderstand
Wenn Sie den optionalen Bremswiderstand hinzufügen, muss die Leitung mit den Sicherungen F5 und F6
abgesichert werden.
Schematische Kontakte am 7-poligen Einspeisestecker „X02"
Netzteil mit 24 V – Versorgungsspannung
DC
Optionale Netzdrossel
Schematische Kontakte am 4-poligen Einspeisestecker „X01"
Elektrische Installation
und R entfernt werden
B- Bint
