Modulverbindung
+ DC
- DC
1
2
3
1
+ DC
- DC
5
1
Version: 1.0
9.3.1

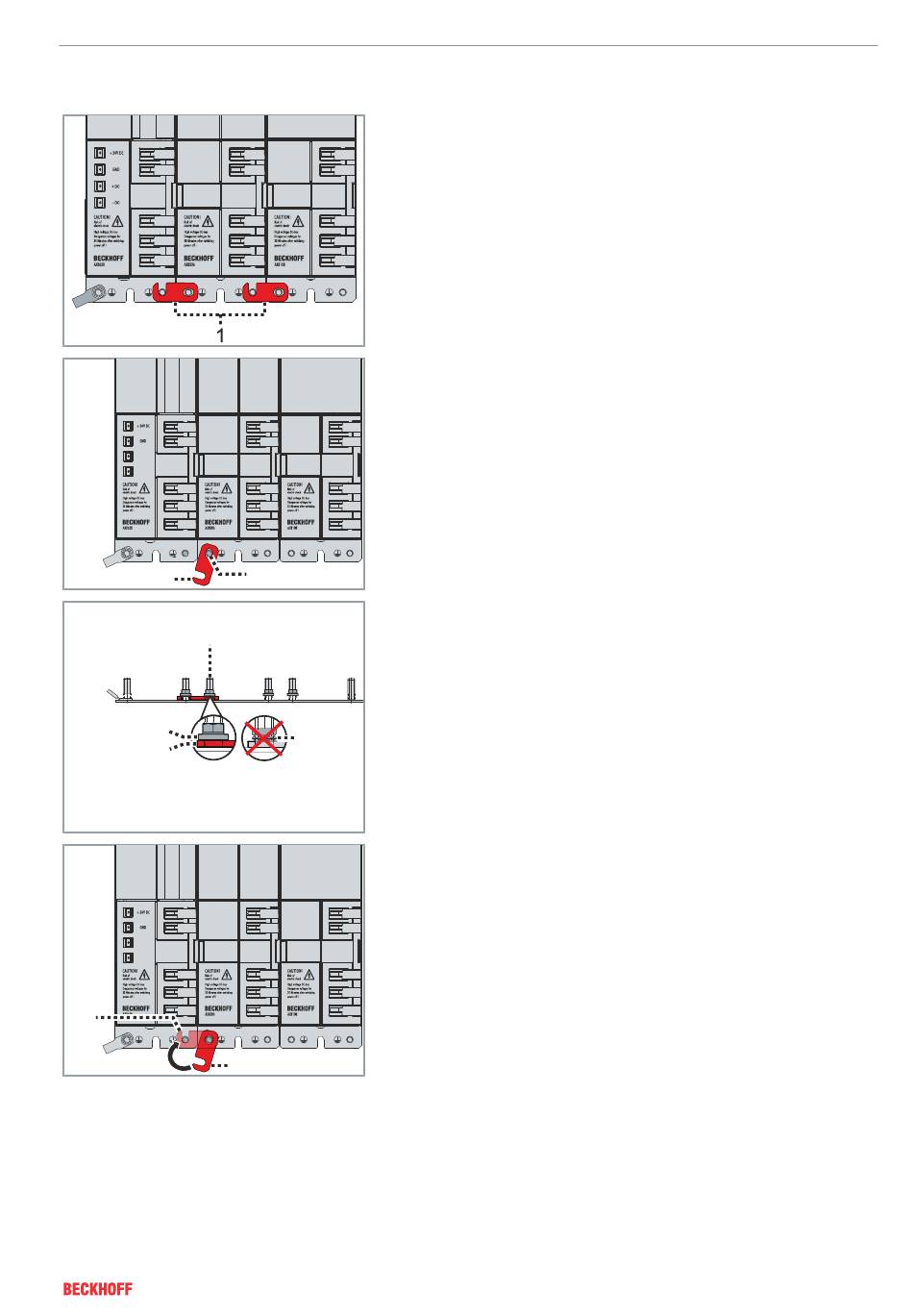

Die Verbindung der einzelnen Module an einem Antriebsverbund er-
folgt über die Erdungsbügel 1. Diese werden jeweils am rechten Er-
dungsbolzen der Module mechanisch arretiert und am linken Er-
dungsbolzen der angrenzenden Module aufgesteckt. Die mechani-
sche Sicherung erfolgt durch Muttern und die Sperrverzahnung.
► Erdungsbügel 1 auf den linken Erdungsbolzen 2 des rechten Mo-
duls stecken
► Darauf achten, dass der Erdungsbügel 1 mit der Öffnung nach
oben gerichtet ist
2
► Mutter 3 am Erdungsbolzen 2 auf den Erdungsbügel 1 einsetzen
► Keinen Federring 4 verwenden
4
► Erdungsbügel 1 auf den rechten Erdungsbolzen 5 des linken Mo-
duls drehen
Elektrische Installation
AX8000
───
55
