Schutzerde
+ DC
- DC
1
+ DC
- DC
1
2
2
3
5
4
Version: 1.0
9.3.2

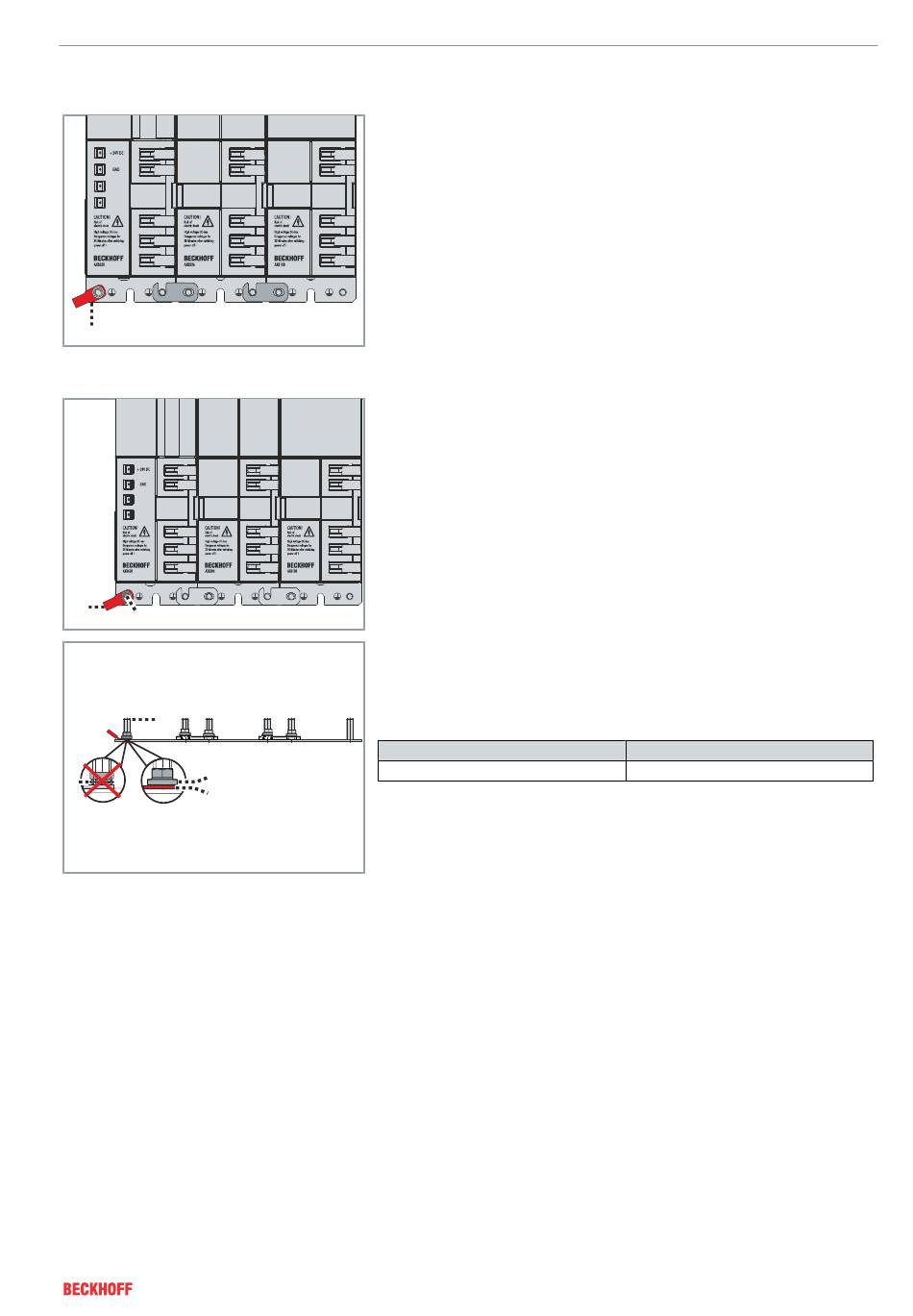

Die Schutzerde wird über den linken Erdungsbolzen am Einspeise-
modul und der Montageplatte am Schaltschrank hergestellt. Die
Verbindung erfolgt über eine Leitung mit ringförmigem Kabelschuh
und Federring 1. Benutzen Sie für einen Schutzleiter mindestens ei-
2
ne 10 mm
Leitung.
Optional kann eine zusätzliche Schutzerde über den rechten Er-
dungsbolzen des letzten Moduls angebracht werden.
► Kabel mit einem ringförmigen Kabelschuh und einem Querschnitt
von mindesten 10 mm² konfektionieren
► Kabel mit Kabelschuh 1 auf den linken Erdungsbolzen 2 des ers-
ten Moduls im Antriebsverbund stecken
► Mutter 3 am Erdungsbolzen 2 auf dem Kabelschuh 4 einsetzen
und festdrehen
► Keinen Federring 5 verwenden
► Anzugsdrehmomente beachten:
Komponenten
Sperrverzahnte Sechskantmutter
► Die konfektionierten Kabel fachgerecht an der Montageplatte des
Schaltschrankes anbringen. Säubern Sie die Auflageflächen vor
der Montage und achten Sie darauf, dass die Montageplatte nicht
lackiert ist.
AX8000
Elektrische Installation
Anzugsdrehmoment [Nm]
2,3
───
