Aufbau - CARDIOSTRONG BALTIC PRO Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu
aufgefordert werden.

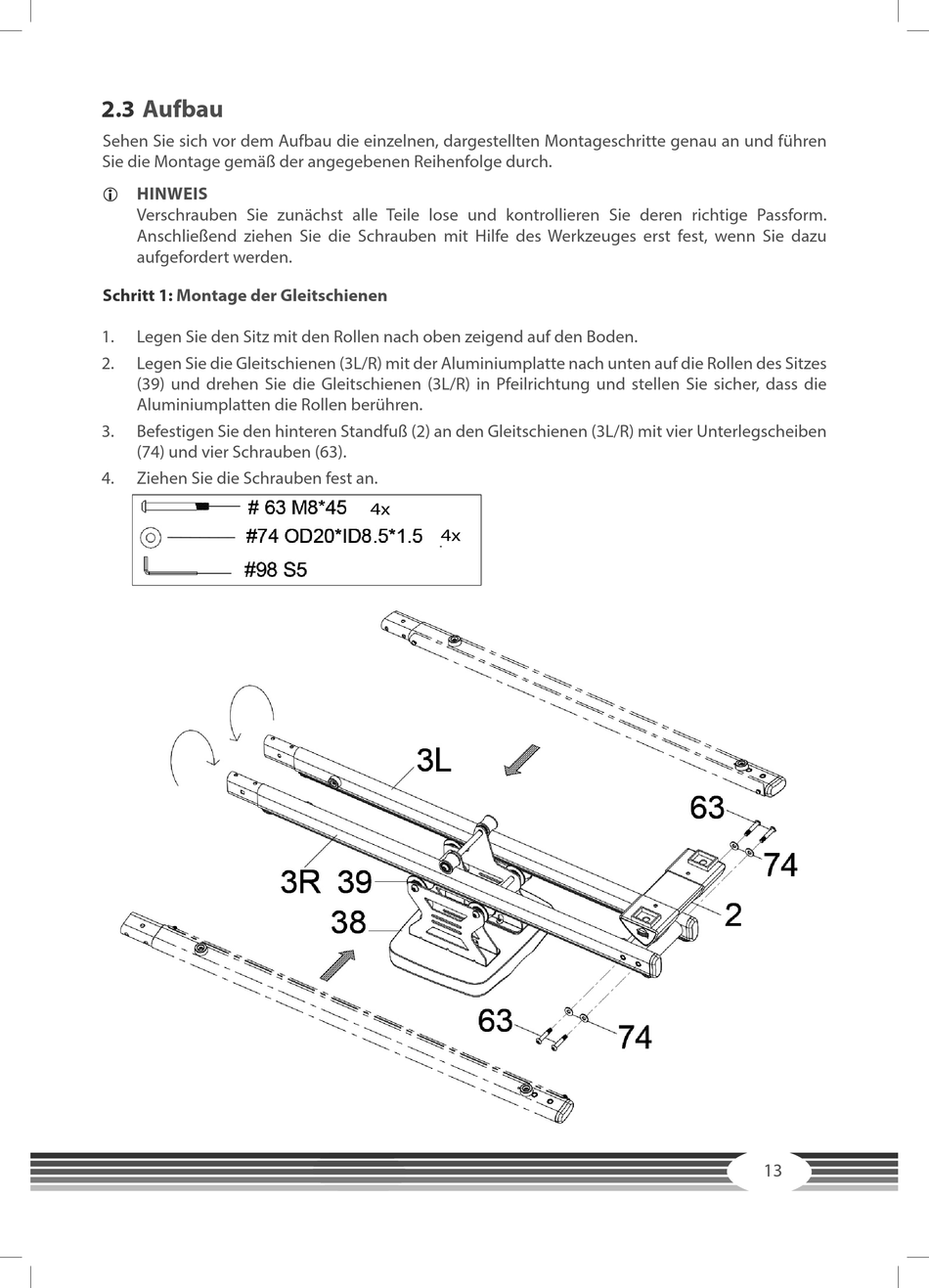

Schritt 1: Montage der Gleitschienen
1. Legen Sie den Sitz mit den Rollen nach oben zeigend auf den Boden.
2. Legen Sie die Gleitschienen (3L/R) mit der Aluminiumplatte nach unten auf die Rollen des Sitzes
(39) und drehen Sie die Gleitschienen (3L/R) in Pfeilrichtung und stellen Sie sicher, dass die
Aluminiumplatten die Rollen berühren.
3. Befestigen Sie den hinteren Standfuß (2) an den Gleitschienen (3L/R) mit vier Unterlegscheiben
(74) und vier Schrauben (63).
4. Ziehen Sie die Schrauben fest an.
4x
4x
13
