Inhaltszusammenfassung für ALGE-Timing Timy Speed

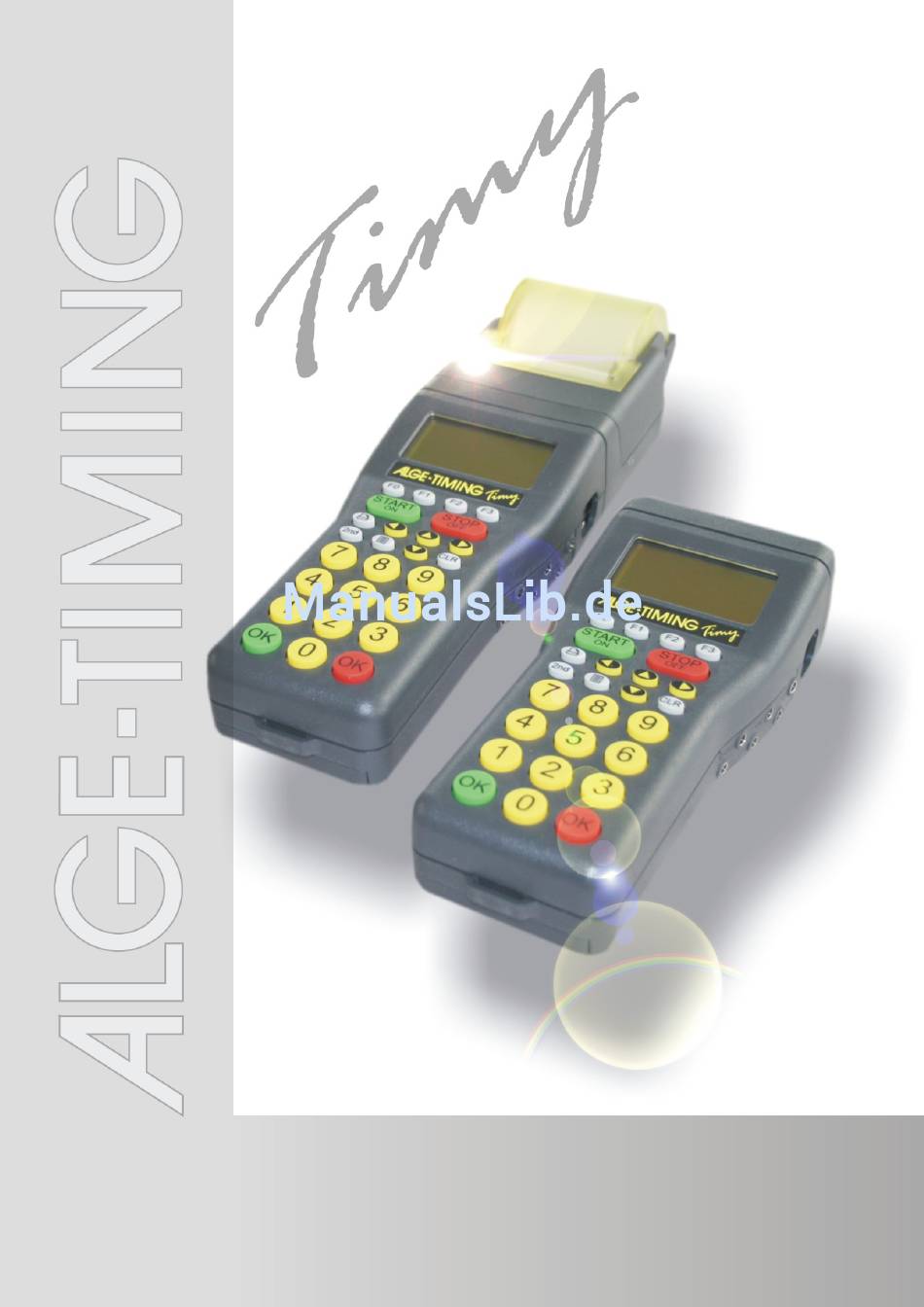

- Seite 1 Version-D180206 Speed...
-
Seite 2: Wichtige Hinweise
Gebrauch des Gerätes. Diese Bedienungsanleitung kann nicht jeden denkbaren Ein- satz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an Ihre ALGE-TIMING Vertretung. Kontaktadressen finden Sie auf unserer Homepage www.alge-timing.com... -
Seite 3: Inhaltsverzeichnis
Timy SPEED Inhaltsverzeichnis Tastatur und Inbetriebnahme ....................4 Erklärung Displayanzeige ......................4 Startnummer und STN-Automatik ....................4 Einstellungen im Unterprogramm SPEED ................... 4 2.2.1 Distanz ............................. 4 2.2.2 Richtung ........................... 5 2.2.3 Einheit ............................5 2.2.4 min. Geschwindigkeit ....................... 5 2.2.5... -
Seite 4: Tastatur Und Inbetriebnahme
Timy SPEED Tastatur und Inbetriebnahme Siehe Timy Anleitung ALLGEMEIN. Erklärung Displayanzeige Startnummer und Startnummer- Automatik Gemessene Geschwindigkeit Eingestellte Distanz Geschwindigkeitseinheit Mess-Richtung Wurde die Startlichtschranke ausgelöst, wird im Display anstelle der „0.00“ eine strichlierte Linie angezeigt. Der Timy berechnet aus der eingestellten Distanz und min. Geschwindigkeit wie lange ein Durchlauf maximal dauert. -
Seite 5: Richtung
Timy SPEED 2.2.2 Richtung Es kann unter drei Einstellungen ausgewählt werden. C0 < -- > C1 Messung aus beiden Richtungen möglich C0 -- > C1 Messung nur aus Richtung Start RLS (grünes Kabel oder C0) C1 -- > C0 Messung nur aus Richtung Stop RLS (rotes Kabel oder C1) 2.2.3... -
Seite 6: Anschließen Der Lichtschranken
Timy SPEED Anschließen der Lichtschranken Es gibt mehrere Möglichkeiten, die Lichtschranken an den Timy anzuschließen. Da der Timy nur eine Lichtschrankenbuchse hat, muss ein Adapter verwendet werden, wenn die Licht- schranken vom Timy gespeist werden sollen. Adapter 018-- 3 Buchsen für RLS ... -
Seite 7: Ballspeed
Timy SPEED Ballspeed Aufbau der Anlage Die Ballspeed Anlage besteht aus mehreren Einzelkomponenten die zuerst zusammenge- schraubt werden müssen. 2 U-Schienen mit Gummifüßen und Sterngriffschrauben zur Befestigung der Licht- schranken 1 Reflektor für RLS1 1 Reflektor für RLS3 ... -
Seite 8: Gaz / D-Line Einstellung
Timy SPEED GAZ / D-LINE Einstellung Dies gilt nur für eine 3 stellige GAZ oder D-LINE ab der Version V3.6 Seite 8... -
Seite 9: Anschluss-Schema Timy Speedy
Timy SPEED Anschluss-Schema Timy Speedy Seite 9...
