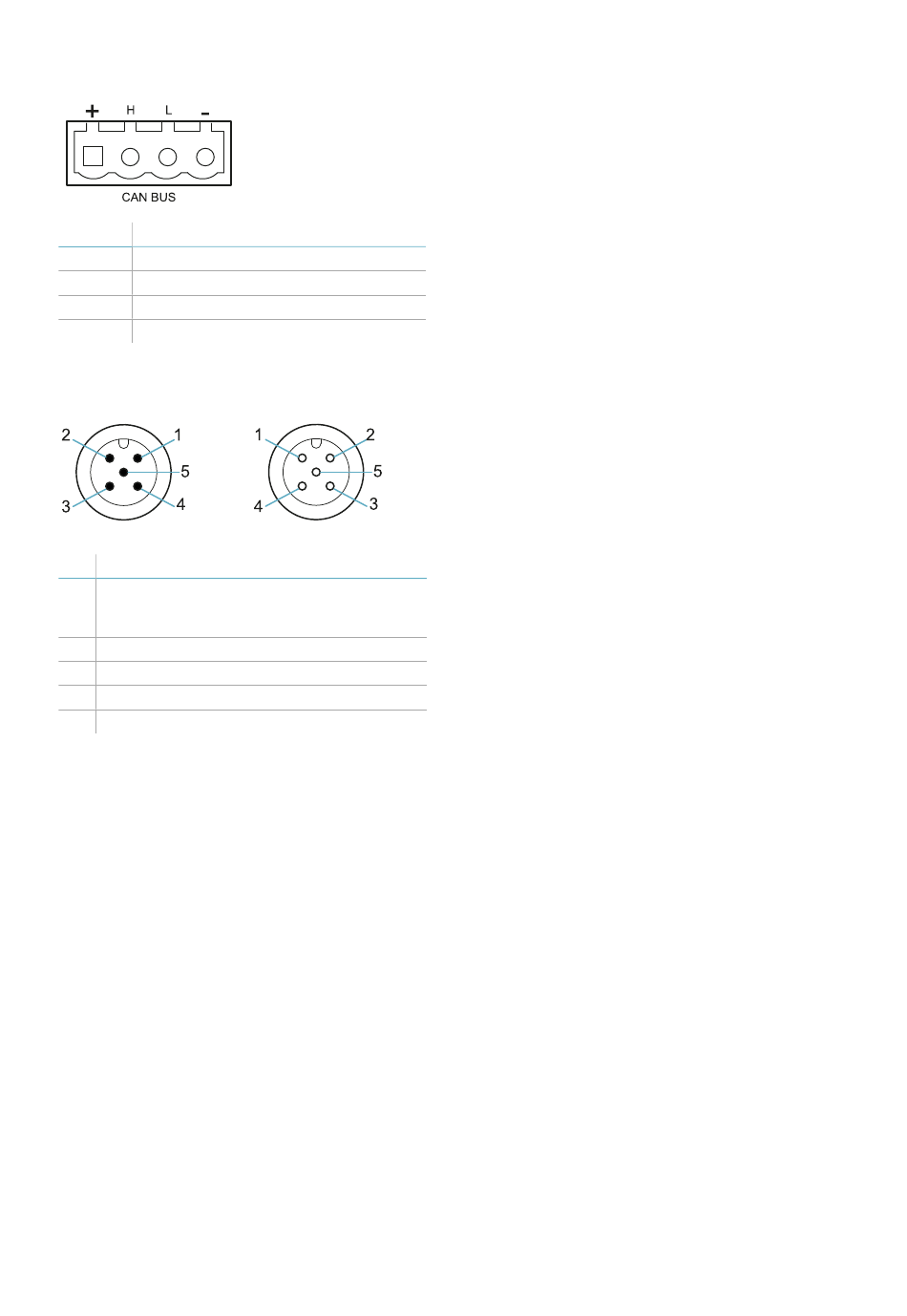

9.2.6 Anschlussleiste CAN-Bus
Klemme Beschreibung
+ + 12 V DC
H CAN H
L CAN L
- GND
9.2.7 M12-Steckverbinder CAN-
Bus
Stecker
Pin
1 Abschirmung, zu erden an der
Versorgungsklemme der
Steuerungseinheit.
2 +12 V DC
3 GND
4 CAN H
5 CAN L
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Buchse
Funktion
