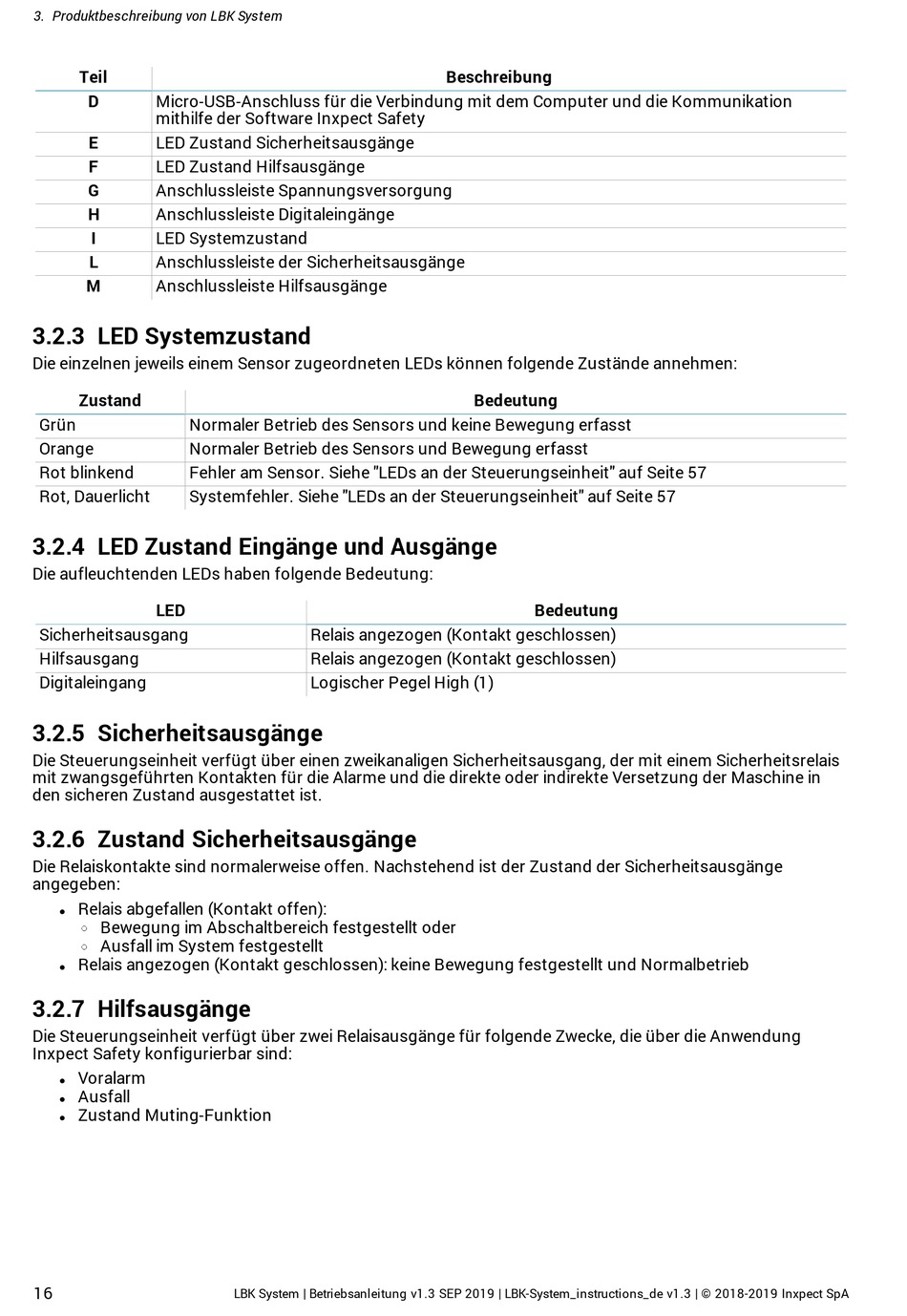

3. Produktbeschreibung von LBK System
Teil
D Micro-USB-Anschluss für die Verbindung mit dem Computer und die Kommunikation
mithilfe der Software Inxpect Safety
E LED Zustand Sicherheitsausgänge
F LED Zustand Hilfsausgänge
G Anschlussleiste Spannungsversorgung
H Anschlussleiste Digitaleingänge
I

LED Systemzustand

L Anschlussleiste der Sicherheitsausgänge
M Anschlussleiste Hilfsausgänge
3.2.3 LED Systemzustand
Die einzelnen jeweils einem Sensor zugeordneten LEDs können folgende Zustände annehmen:
Zustand
Grün Normaler Betrieb des Sensors und keine Bewegung erfasst
Orange Normaler Betrieb des Sensors und Bewegung erfasst
Rot blinkend Fehler am Sensor. Siehe "LEDs an der Steuerungseinheit" auf Seite 57
Rot, Dauerlicht Systemfehler. Siehe "LEDs an der Steuerungseinheit" auf Seite 57
3.2.4 LED Zustand Eingänge und Ausgänge
Die aufleuchtenden LEDs haben folgende Bedeutung:
LED
Sicherheitsausgang
Hilfsausgang
Digitaleingang
3.2.5 Sicherheitsausgänge
Die Steuerungseinheit verfügt über einen zweikanaligen Sicherheitsausgang, der mit einem Sicherheitsrelais
mit zwangsgeführten Kontakten für die Alarme und die direkte oder indirekte Versetzung der Maschine in
den sicheren Zustand ausgestattet ist.
3.2.6 Zustand Sicherheitsausgänge
Die Relaiskontakte sind normalerweise offen. Nachstehend ist der Zustand der Sicherheitsausgänge
angegeben:
Relais abgefallen (Kontakt offen):
l
Bewegung im Abschaltbereich festgestellt oder
o
Ausfall im System festgestellt
o
Relais angezogen (Kontakt geschlossen): keine Bewegung festgestellt und Normalbetrieb
l
3.2.7 Hilfsausgänge
Die Steuerungseinheit verfügt über zwei Relaisausgänge für folgende Zwecke, die über die Anwendung
Inxpect Safety konfigurierbar sind:
Voralarm
l
Ausfall
l
Zustand Muting-Funktion
l
16
Relais angezogen (Kontakt geschlossen)
Relais angezogen (Kontakt geschlossen)
Logischer Pegel High (1)
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Beschreibung
Bedeutung
Bedeutung
