6. Anwendungsmöglichkeiten

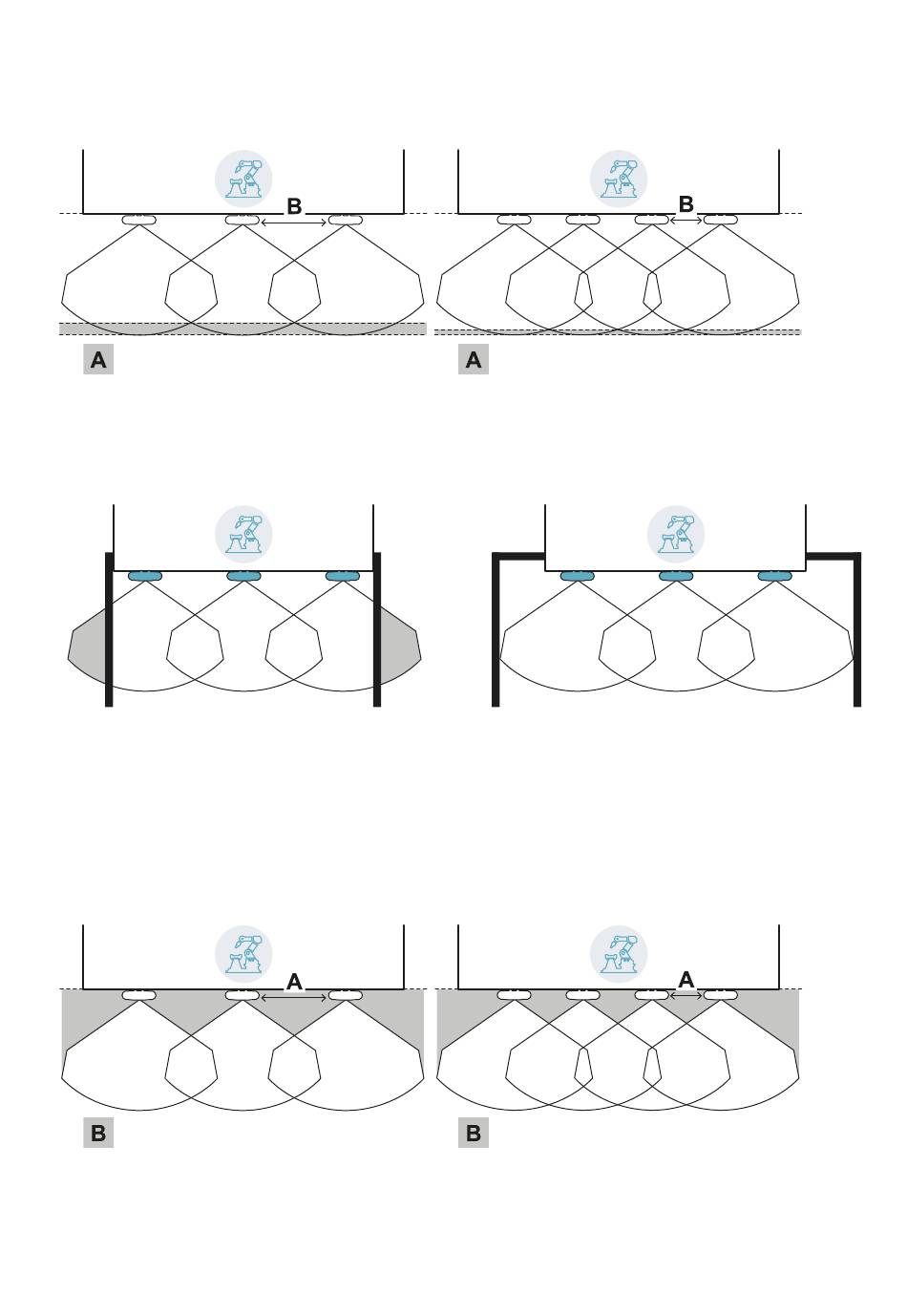

6.3.3 Abstand zwischen den Sensoren und Toleranzbereich
Der Toleranzbereich [A] wird größer, je größer der Abstand zwischen den Sensoren [B] ist; der maximale
Toleranzbereich beträgt ca. 20 cm.

6.3.4 Seitliche trennende Schutzeinrichtungen und Fehlalarme

Aufgrund der Geometrie des Sensorsichtfelds müssen trennende Schutzeinrichtungen installiert werden, um
den seitlichen Zutritt zur Maschine zu verhindern. Damit es zu keinen Fehlalarmen kommt, müssen die
trennenden Schutzeinrichtungen möglichst weit außerhalb des Gefahrenbereichs positioniert werden.
Trennende Schutzeinrichtungen und mögliche Fehlalarme
Trennende Schutzeinrichtungen ohne Fehlalarme
Der Abstand, in dem die trennenden Schutzeinrichtungen zu installieren sind, kann nach den Parametern
berechnet werden, die von der Anwendung Inxpect Safety bei der Konfiguration bereitgestellt werden.
6.3.5 Tote Winkel
Aufgrund der Geometrie des Sensorsichtfelds entstehen innerhalb des überwachten Bereichs tote Winkel. In
den toten Winkeln ist die Empfindlichkeit gegenüber Bewegungen stark reduziert.
Je größer der Abstand zwischen den Sensoren [A], desto größer sind auch die toten Winkel [B].
