7. Installation und Verwendung
7.2.7 Anschluss der Steuerungseinheit an die Sensoren und Zuweisung der
Kennungen
1. Die Anwendung Inxpect Safety starten.
2. Auf Einstellungen und anschließend auf ID der Sensoren klicken.
3. Den gewünschten Sensor direkt an der Steuerungseinheit oder am letzten Sensor der Kette anschließen.
Info: An die Steuerungseinheit jeweils nur einen Sensor mit nicht zugewiesener Kennung (ID = 0) anschließen.
4. Auf ID ZUWEISEN klicken und den angezeigten Anweisungen folgen.
Info: Um den Sensoren wieder die Standardkennung 0 zuzuweisen, auf ID ZURÜCKSETZEN klicken.
5. Schritt 4 für alle Sensoren wiederholen. Anschließend den Vorgang beenden.
6. Den Abschlussstecker in den freien Stecker des Sensors/der Sensoren am Ende der Kette stecken. Den
DIP-Schalter der Steuerungseinheit entsprechend der Position der Steuerungseinheit in der Kette
einstellen. Siehe "Beispiele für Ketten" unten.

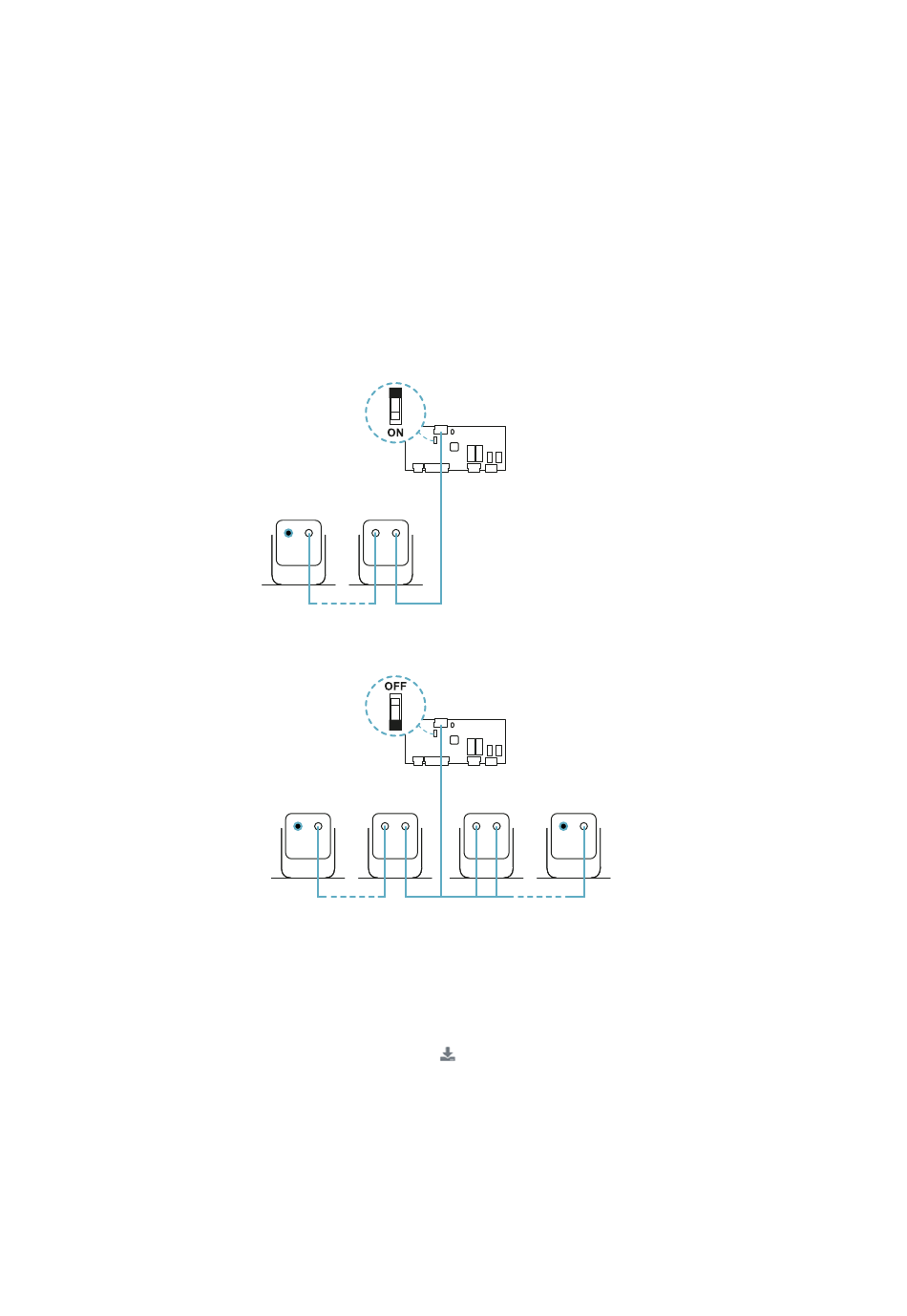

7.2.8 Beispiele für Ketten
Kette mit Steuerungseinheit am Kettenende und einem Sensor mit Abschlussstecker
Kette mit Steuerungseinheit innerhalb der Kette und zwei Sensoren mit Abschlussstecker

7.2.9 Speichern und Ausdrucken der Konfiguration

1. In der Anwendung Inxpect Safety auf ÄNDERUNG ÜBERNEHMEN klicken: Die Sensoren speichern die
eingestellte Neigung und die Umgebung. Die Anwendung überträgt die Konfiguration an die
Steuerungseinheit; nach erfolgreicher Übertragung wird der Konfigurationsbericht ausgegeben.
2. Zum Ausdrucken und Speichern des Berichts auf
3. Falls erforderlich, den Bericht mit den Neigungs- und Höhendaten der Sensoren vervollständigen.
4. Die Unterschrift des Zuständigen einholen.

7.2.10 Installation der seitlichen trennenden Schutzeinrichtungen

Info: Diese Vorgehensweise gilt für die Anwendung als lineare Barriere mit eingeschränkter Wiederanlaufsperre.
1. Den Abstand für die Installation der trennenden Schutzeinrichtungen anhand der Werte im
Konfigurationsbericht berechnen: (Tatsächliche Länge - LÄNGE DER BARRIERE) / 2.
2. Die trennenden Schutzeinrichtungen mit dem unter Pkt. 1 berechneten Abstand positionieren.
