5.4.7 Berechnung des tatsächlichen Alarmabstandes
Der tatsächliche Alarmabstand DalarmReal ist in die Anwendung Inxpect Safety unter Manuelle
Konfiguration als Wert für den Parameter
DalarmReal gibt den maximalen Abstand zwischen Sensor und zu erfassendem Objekt an.
5.5 Berechnung der Position bei einer Sensorhöhe > 1 m
5.5.1 Einleitung

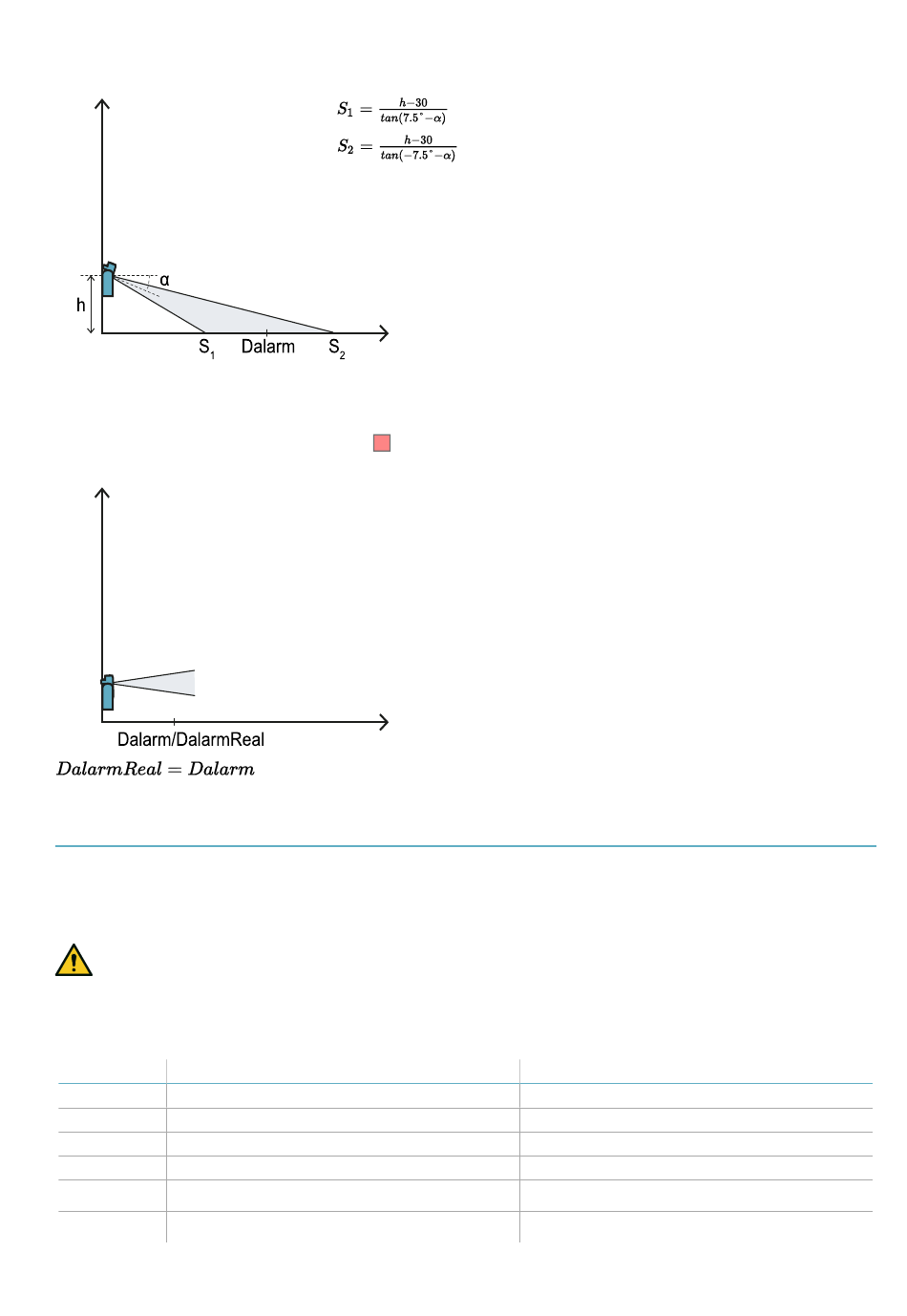

Nachstehend sind die Formeln zur Berechnung der optimalen Position des Sensors für Sensoren mit einer
Installationshöhe von mehr als 1 m angegeben.
WARNUNG! Die optimale Position des Sensors ist anhand der Anforderungen für die
Risikobeurteilung festzulegen.
Info: Die maximal zulässige Höhe beträgt 3 m und die Neigung des Sensors ist nur nach unten hin zulässig (α negativ).
5.5.2 Legende
Element
α Neigung des Sensors
h Installationshöhe des Sensors
Dalarm Linearer Alarmabstand
DalarmReal Tatsächlicher Alarmabstand
S Abstand Erfassungsbeginn
1
S Abstand Erfassungsende
2
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Alarmabstand einzugeben.
Beschreibung Maßeinheit
Grad
cm
cm
cm
cm
cm
