4. Funktionsprinzipien
des Sensors ist abhängig von der Neigung und Installationshöhe des Sensors, siehe "Position des Sensors"
auf Seite 28.
In Bezug auf die Wiederanlaufsperre hat ein Sensor mit auf 50° eingestelltem Sichtfeld dieselbe Abdeckung
wie ein Sensor mit einem Sichtfeld von 110°.
HINWEIS: Dieser Umstand muss bei der Konfiguration berücksichtigt werden, um das Auftreten von Fehlalarmen zu
vermeiden.

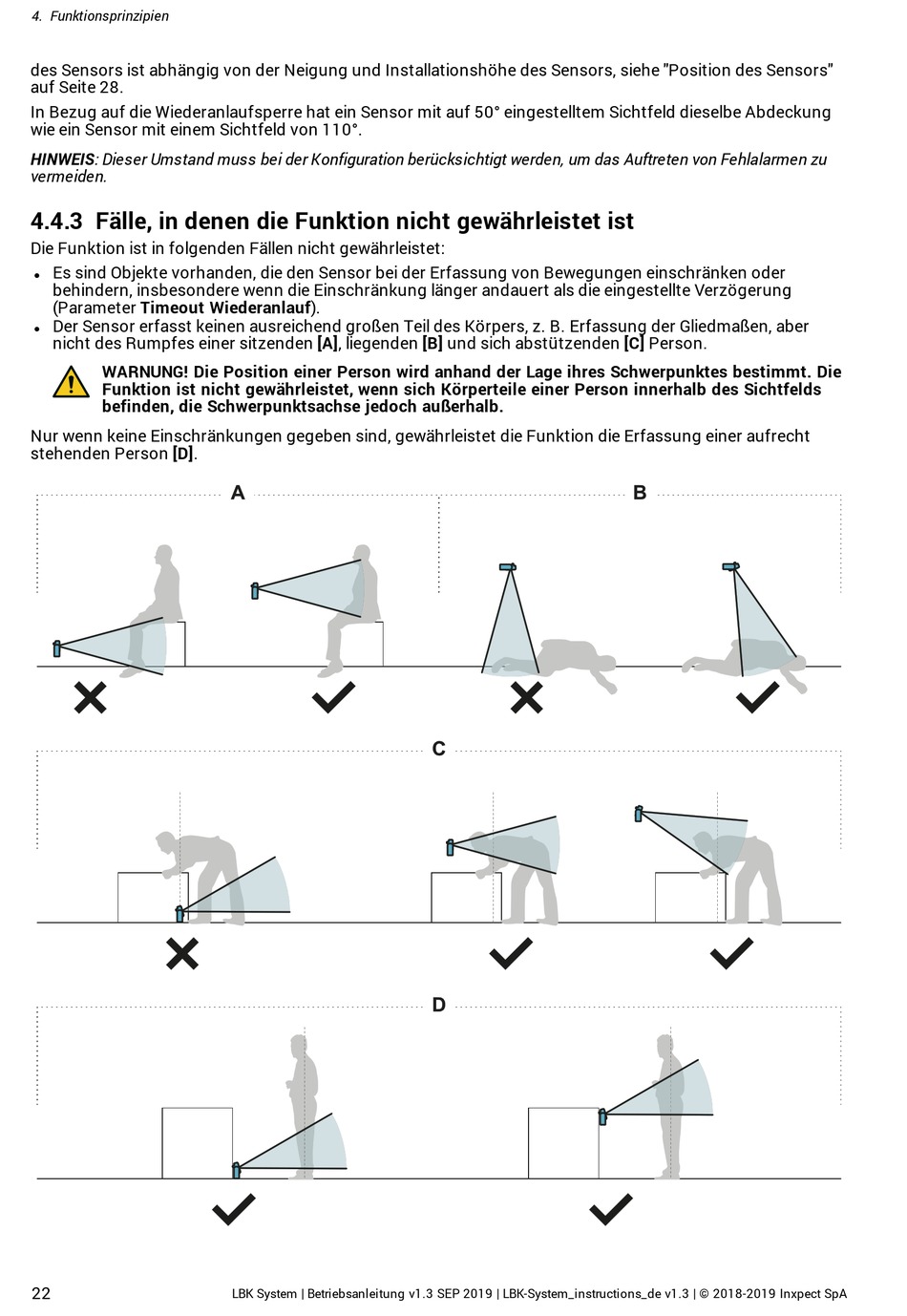

4.4.3 Fälle, in denen die Funktion nicht gewährleistet ist
Die Funktion ist in folgenden Fällen nicht gewährleistet:
Es sind Objekte vorhanden, die den Sensor bei der Erfassung von Bewegungen einschränken oder
l
behindern, insbesondere wenn die Einschränkung länger andauert als die eingestellte Verzögerung
(Parameter Timeout Wiederanlauf).
Der Sensor erfasst keinen ausreichend großen Teil des Körpers, z. B. Erfassung der Gliedmaßen, aber
l
nicht des Rumpfes einer sitzenden [A], liegenden [B] und sich abstützenden [C] Person.
WARNUNG! Die Position einer Person wird anhand der Lage ihres Schwerpunktes bestimmt. Die
Funktion ist nicht gewährleistet, wenn sich Körperteile einer Person innerhalb des Sichtfelds
befinden, die Schwerpunktsachse jedoch außerhalb.
Nur wenn keine Einschränkungen gegeben sind, gewährleistet die Funktion die Erfassung einer aufrecht
stehenden Person [D].
